модель 2015 года
- Модель Viking VI 700
- Код модели VIKING VI (YXC700DFG)

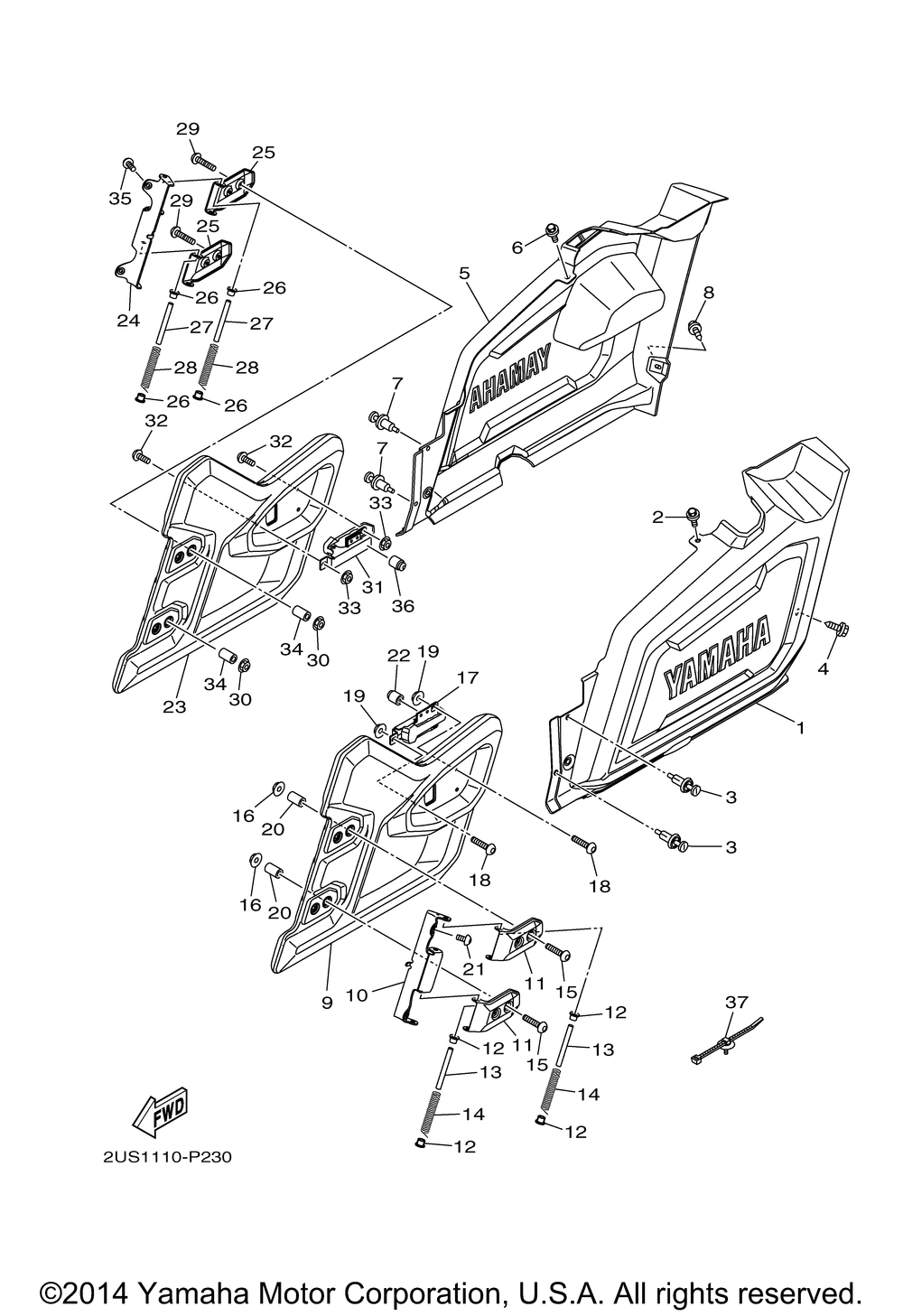

Схема боковой крышки 2 для VIKING VI (YXC700DFG)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, SIDE 2 art. 1XD-F1721-00-00
По запросу
2
BOLT, WITH WASHER art. 90119-06226-00
По запросу
3
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
4
BOLT, WITH WASHER art. 90119-06226-00
По запросу
5
Пластик боковой Yamaha art. 1XD-F1731-00-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
8
BOLT, WITH WASHER art. 90119-06226-00
По запросу
9
DOOR PANEL(replaces 2PG-K8571-10-00) art. 2PG-K8571-11-00
По запросу
10
HINGE 1This item has been discontinued and may not be available. Contact us for more information. art. 2PG-F197J-00-00
По запросу
11
HINGE, 1This item has been discontinued and may not be available. Contact us for more information. art. 2PG-F287B-00-00
По запросу
12
BUSH, RUBBER 1This item has been discontinued and may not be available. Contact us for more information. art. 1XD-K7515-00-00
По запросу
13
PIN 1This item has been discontinued and may not be available. Contact us for more information. art. 1XD-F146A-00-00
По запросу
14
SPRG., HINGEThis item has been discontinued and may not be available. Contact us for more information. art. 1XD-F463G-00-00
По запросу
15
BOLT art. 90109-06897-00
По запросу
16
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
17
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
18
BOLT,HEX. SOCKET BUT art. 90111-06086-00
По запросу
19
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
20
COLLAR art. 90387-06304-00
По запросу
21
SCREW art. 90149-06847-00
По запросу
22
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
23
DOOR PANEL(replaces 2PG-K8571-10-00) art. 2PG-K8571-11-00
По запросу
24
HINGE 1This item has been discontinued and may not be available. Contact us for more information. art. 2PG-F197J-00-00
По запросу
25
HINGE, 2This item has been discontinued and may not be available. Contact us for more information. art. 2PG-F287E-00-00
По запросу
26
BUSH, RUBBER 1This item has been discontinued and may not be available. Contact us for more information. art. 1XD-K7515-00-00
По запросу
27
PIN 1This item has been discontinued and may not be available. Contact us for more information. art. 1XD-F146A-00-00
По запросу
28
SPRG., HINGEThis item has been discontinued and may not be available. Contact us for more information. art. 1XD-F463G-00-00
По запросу
29
BOLT art. 90109-06897-00
По запросу
30
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
31
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
32
BOLT,HEX. SOCKET BUT art. 90111-06086-00
По запросу
33
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
34
COLLAR art. 90387-06304-00
По запросу
35
SCREW art. 90149-06847-00
По запросу
36
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
37
CLAMP art. 5B4-F1338-00-00
По запросу
