модель 2016 года
- Модель Wolverine R-spec
- Код модели WOLVERINE HUNTER (YXE70WDBGH)

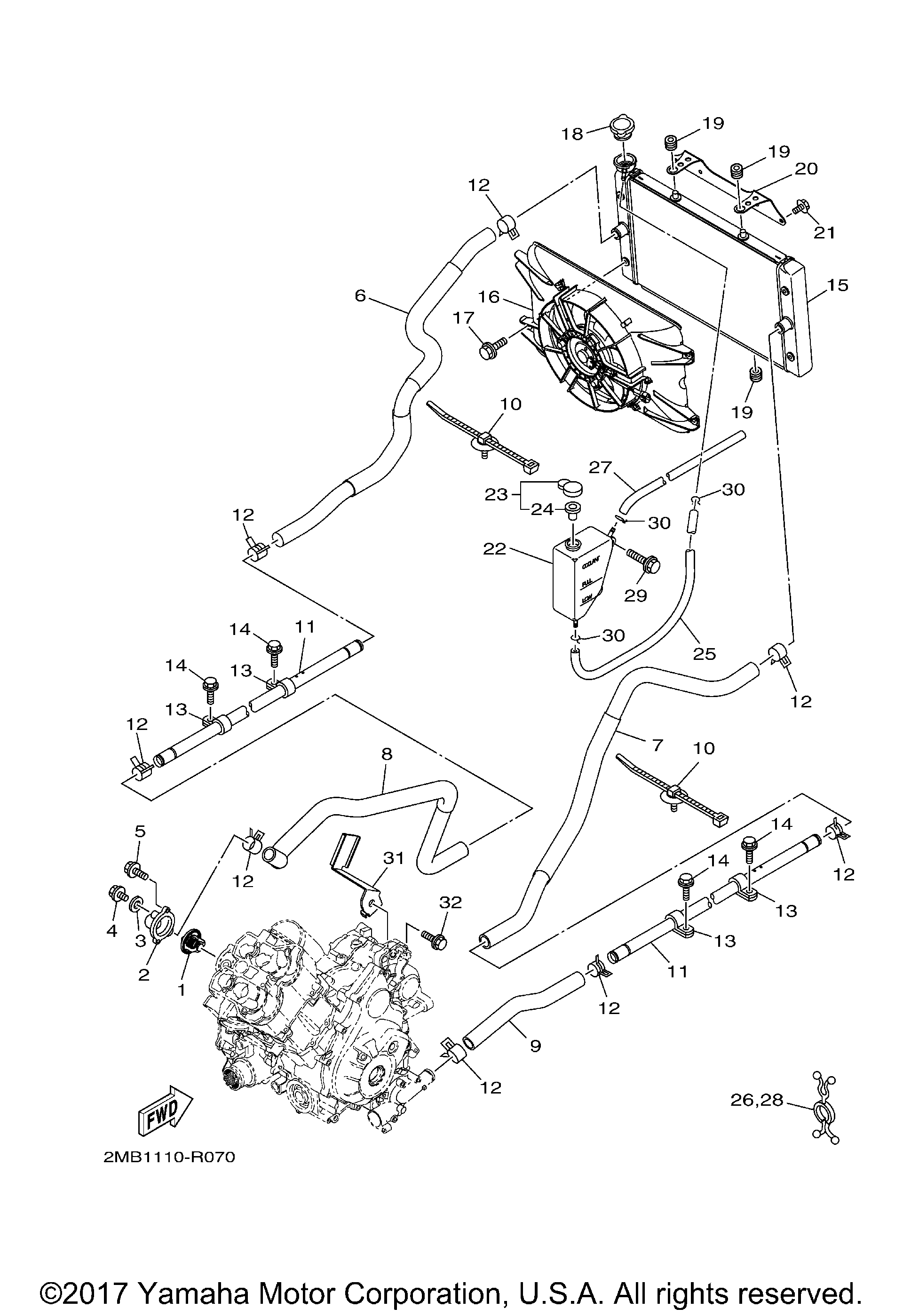

Схема шланга радиатора для WOLVERINE HUNTER (YXE70WDBGH)
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Yamaha art. 2MB-E2411-00-00
По запросу
2
COVER, THERMOSTAT art. 2MB-E2413-00-00
По запросу
3
Прокладка болта помпы Yamaha art. 2MB-E2435-00-00
По запросу
4
BOLT 1 art. 2MB-E5481-60-00
По запросу
5
BOLT 1 art. 2MB-E5481-10-00
По запросу
6
HOSE 1 art. 1XD-E2576-00-00
По запросу
7
HOSE 2 art. 1XD-E2577-00-00
По запросу
8
HOSE 3 art. 2MB-E2578-00-00
По запросу
9
HOSE 4 art. 1XD-E2579-00-00
По запросу
10
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
11
PIPE 3 art. 2MB-E2483-00-00
По запросу
12
Хомут патрубка охлаждения Yamaha art. 90467-26189-00
По запросу
13
CLAMP art. 90461-12800-00
По запросу
14
BOLT, FLANGE art. 90105-06831-00
По запросу
15
Радиатор Yamaha art. 1XD-E2461-00-00
По запросу
16
BLOWER ASSY art. 1XD-E2405-00-00
По запросу
17
BOLT, BLOWER HOLDING art. 1XD-E2675-00-00
По запросу
18
Крышка радиатора Yamaha art. 1XD-E2462-00-00
По запросу
19
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
20
BRACKET, WATER COOLER art. 2MB-E2518-00-00
По запросу
21
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
22
TANK, RECOVERY art. 1XD-F1871-00-00
По запросу
23
Крышка расширительного бачка Yamaha art. 1AA-21815-00-00
от 1 491 ₽
24
. .GASKET art. 1AA-21874-00-00
По запросу
25
HOSE (L920) art. 90445-08846-00
По запросу
26
CLAMP art. 90464-29179-00
По запросу
27
HOSE (L760) art. 90445-08845-00
По запросу
28
CLAMP art. 90464-29179-00
По запросу
29
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
30
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
31
STAY art. 1XD-E2443-00-00
По запросу
32
BOLT, FLANGE(replaces 95822-10040-00) art. 95814-10040-00
По запросу
