модель 2016 года
- Модель Wolverine R-spec
- Код модели WOLVERINE (YXE70WDBGG)

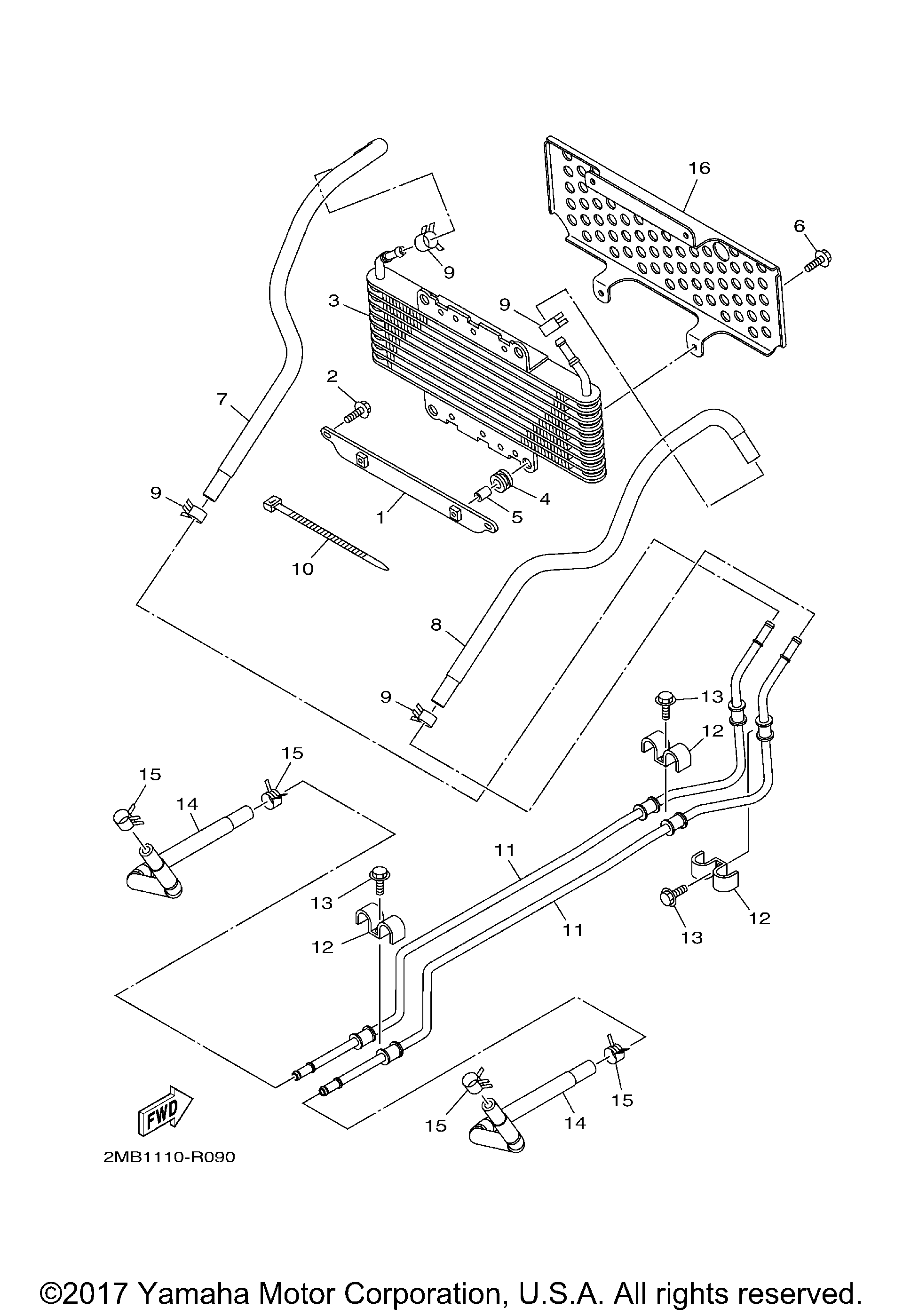

Схема маслопровода для WOLVERINE (YXE70WDBGG)
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, OIL COOLER art. 2MB-F1498-00-00
По запросу
2
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
3
ELEMENT, OIL COOLER art. 1NS-E3480-00-00
По запросу
4
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
5
Втулка Yamaha art. 90387-06113-00
По запросу
6
BOLT, FLANGE(replaces 95812-06025-00) art. 95822-06025-00
По запросу
7
HOSE 1 art. 2MB-E243A-01-00
По запросу
8
HOSE 2 art. 2MB-E2577-01-00
По запросу
9
CLIP art. 90467-150A0-00
По запросу
10
CLAMP art. 90464-48800-00
По запросу
11
OIL PIPE COMP. 1 art. 2MB-E3405-01-00
По запросу
12
CLAMP art. 90462-15800-00
По запросу
13
BOLT, FLANGE art. 90105-06832-00
По запросу
14
HOSE 7 art. 2MB-E2551-01-00
По запросу
15
CLIP art. 90467-150A0-00
По запросу
16
BRACKET, AIR COOLER art. 2MB-E3691-00-00
По запросу
Другие схемы модели
Маслопровод
