модель 2016 года
- Модель YXZ1000
- Код модели YXZ1000 EPS (YXZ10YPXGL)

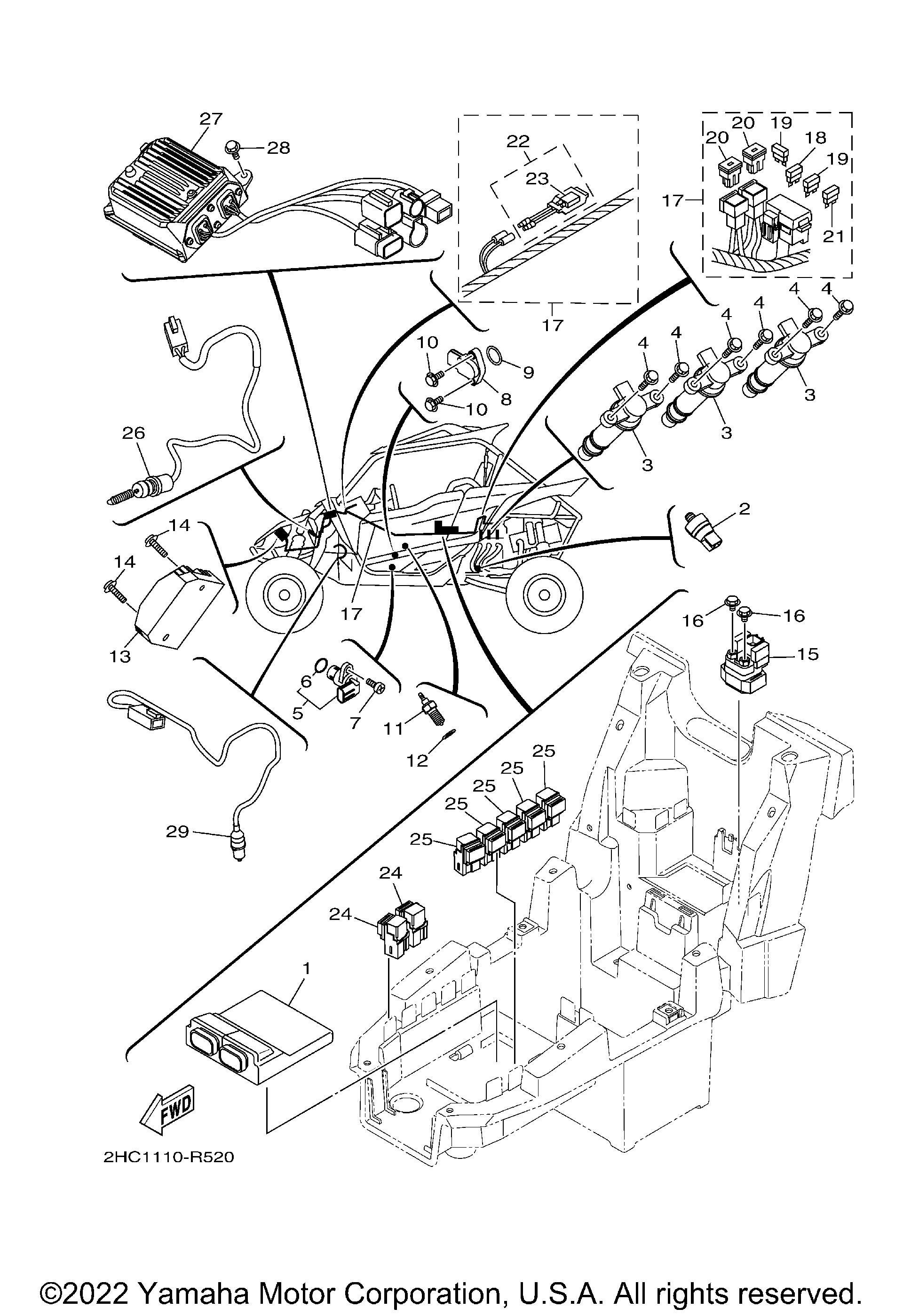

Схема электрооборудования 1 для YXZ1000 EPS (YXZ10YPXGL)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT ASSY(replaces 2HC-8591A-00-00) art. 2HC-8591A-01-00
По запросу
2
OIL PRESSURE SWITCH ASSY art. 8FP-82504-00-00
По запросу
3
IGNITION COIL ASSY art. 2HC-82310-00-00
По запросу
4
BOLT, FLANGE(replaces 95812-06025-00) art. 95822-06025-00
По запросу
5
SENSOR, SPEED art. 1TP-83755-00-00
от 1 790 ₽
6
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
7
Болт Yamaha art. 91317-06016-00
По запросу
8
SENSOR, GEAR POSITION art. 2HC-85899-10-00
По запросу
9
O-RING art. 93210-17008-00
По запросу
10
BOLT, HEXAGON SOCKET HEAD(replaces 90110-05067-00) art. 90110-05038-00
По запросу
11
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
12
Прокладка art. 90430-10148-00
По запросу
13
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
14
BOLT, FLANGE art. 90105-06833-00
По запросу
15
STARTER RELAY ASSY (RC19-077A) art. 4D3-81940-00-00
По запросу
16
Болт Yamaha art. 95022-06008-00
от 168 ₽
17
WIRE HARNESS ASSY art. 2HC-82590-00-00
По запросу
18
Предохранитель 15А art. 67F-82151-50-00
По запросу
19
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
20
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
21
. .FUSE (30A-BL) art. 5JJ-82151-60-00
По запросу
22
. .CIRCUIT BREAKER ASSY art. 5B4-82180-00-00
По запросу
23
. . ..THERMO SWITCH ASSY art. 5B4-82560-00-00
По запросу
24
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
25
Реле Yamaha art. 8DM-81950-11-00
По запросу
26
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
27
POWER STRG. CONT. UNIT ASSY art. 2HC-859A0-00-00
По запросу
28
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
29
Лягушка тормоза Yamaha art. 5KM-82917-00-00
По запросу
