модель 2017 года
- Модель Viking 700
- Код модели VIKING EPS SE (YXM70VPSHL)

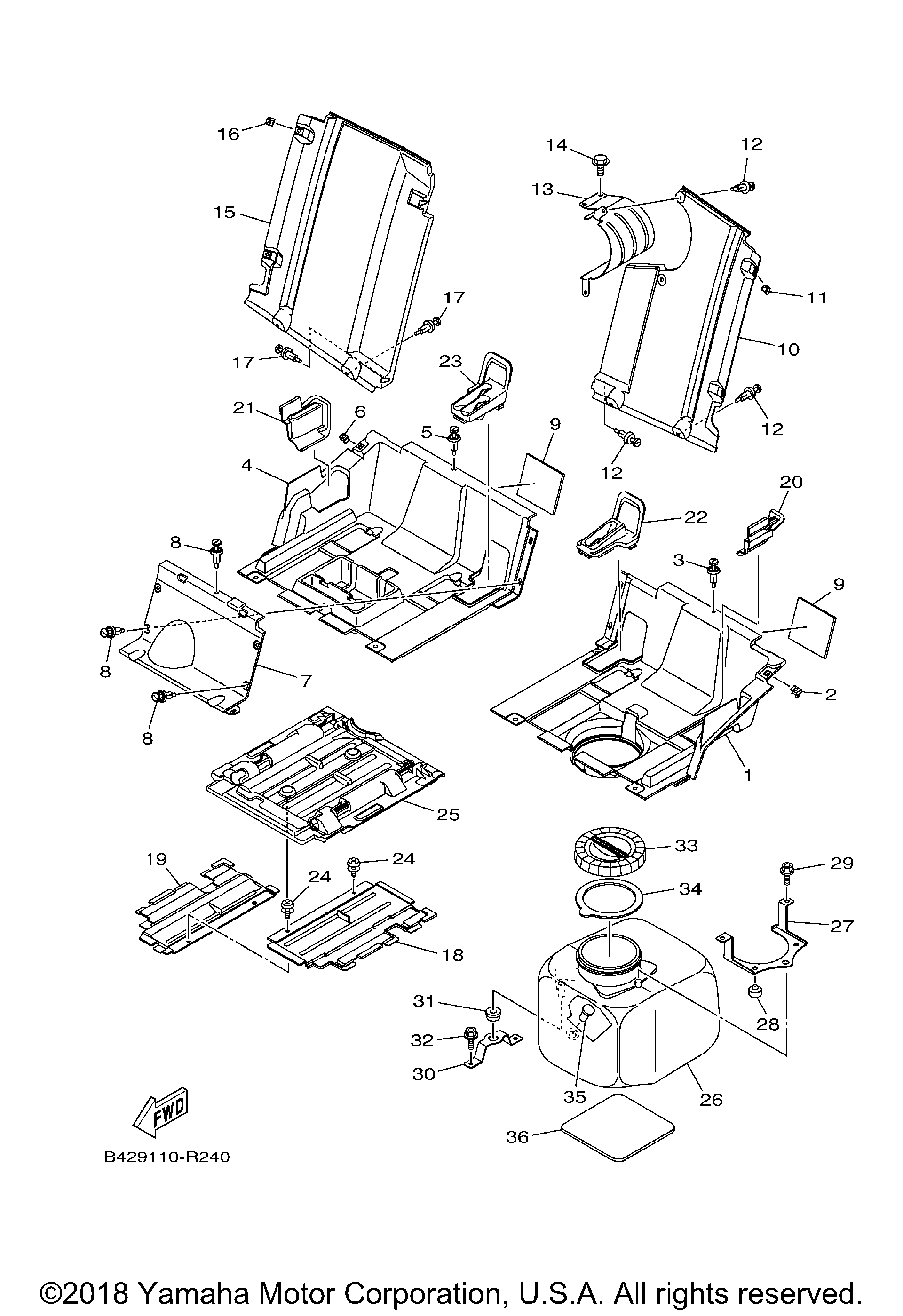

Схема боковой крышки 2 для VIKING EPS SE (YXM70VPSHL)
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, UNDER 1 art. 1XD-F84A3-00-00
По запросу
2
NUT, SPRING art. 90183-060A6-00
По запросу
3
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
4
Пластиковая крышка Yamaha art. 1XD-F84A4-00-00
По запросу
5
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
6
NUT, SPRING art. 90183-060A6-00
По запросу
7
PLATE, UNDER 3 art. 1XD-F84A5-00-00
По запросу
8
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
9
DAMPER art. B42-21747-00-00
По запросу
10
MUD GUARD 1 art. 1XD-F2327-00-00
По запросу
11
NUT, SPRING art. 90183-060A6-00
По запросу
12
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
13
PANEL 1 art. 1XD-F172A-00-00
По запросу
14
BOLT, FLANGE art. 90105-08867-00
По запросу
15
Подкрылок задний правый Yamaha art. 1XD-F2328-01-00
По запросу
16
NUT, SPRING art. 90183-060A6-00
По запросу
17
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
18
PLATE, UNDER 4 art. B42-F84A6-00-00
По запросу
19
PLATE, UNDER 5 art. B42-F84A7-00-00
По запросу
20
PLATE, RUBBER 1 art. B42-F8483-01-00
По запросу
21
PLATE, RUBBER 2 art. B42-F8484-01-00
По запросу
22
PLATE, RUBBER 3This item has been discontinued and may not be available. Contact us for more information. art. B42-F8485-00-00
По запросу
23
PLATE, RUBBER 4 art. B42-F8499-00-00
По запросу
24
RIVET art. 5UG-F3483-00-00
По запросу
25
PLATE art. B42-F176E-00-00
По запросу
26
BOX 1(replaces 1XP-F838K-00-00) art. 1XP-F838K-01-00
По запросу
27
BRACKET, CANISTER art. 1XP-F115R-00-00
По запросу
28
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
29
BOLT, FLANGE art. 90105-08867-00
По запросу
30
BRKT., FR. STORAGE art. 1XP-F253E-00-00
По запросу
31
GROMMET art. 90480-22196-00
По запросу
32
BOLT, FLANGE art. 90105-06831-00
По запросу
33
CAP art. 1XP-F151B-00-00
По запросу
34
SEAL art. 1XP-F8307-00-00
По запросу
35
Заглушка Yamaha art. 90605-502U1-00
По запросу
36
DAMPER, PLATE art. 90520-03820-00
По запросу
