модель 2017 года
- Модель Viking 700
- Код модели VIKING (YXM70VDXHG)

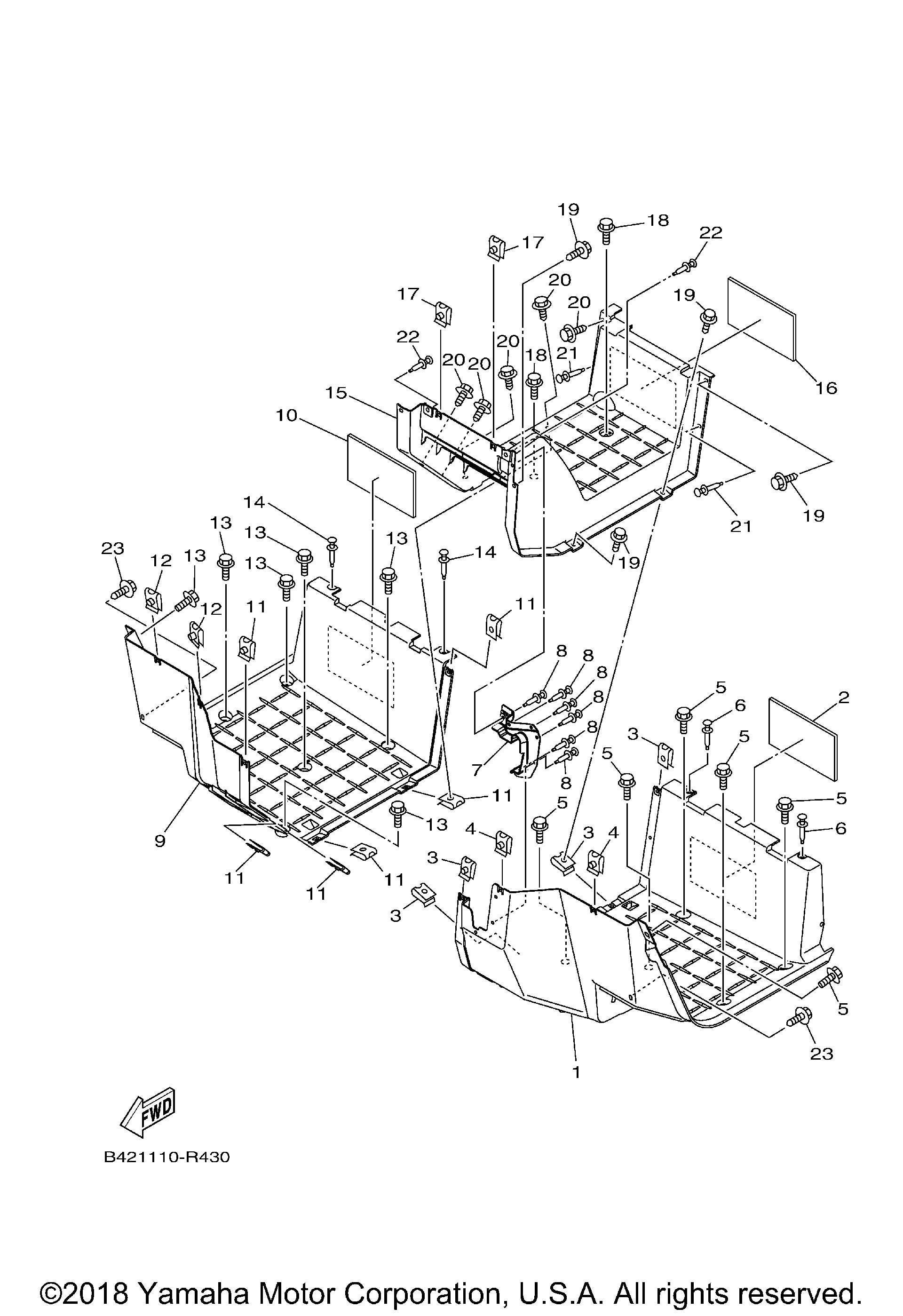

Схема подножки и подставки для VIKING (YXM70VDXHG)
Схема
Детали
Номер
Наименование детали
Цена
1
FOOTREST 1 art. 1XD-F7411-00-00
По запросу
2
DAMPER art. B42-2174X-00-00
По запросу
3
NUT, SPRING art. 90183-060A6-00
По запросу
4
NUT, SPRING art. 90183-060A6-00
По запросу
5
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
6
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
7
COVER, DUST art. 1XD-F7286-00-00
По запросу
8
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
9
FOOTREST 2 art. 1XD-F7421-00-00
По запросу
10
DAMPER art. B42-2174X-00-00
По запросу
11
NUT, SPRING art. 90183-060A6-00
По запросу
12
NUT, SPRING art. 90183-060A6-00
По запросу
13
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
14
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
15
COVER, FOOTREST art. 1XD-F7413-00-00
По запросу
16
DAMPER art. B42-2174X-00-00
По запросу
17
NUT, SPRING art. 90183-060A6-00
По запросу
18
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
19
BOLT, WITH WASHER art. 90119-06226-00
По запросу
20
BOLT, WITH WASHER art. 90119-06226-00
По запросу
21
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
22
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
23
BOLT, WITH WASHER art. 90119-06226-00
По запросу
