модель 2017 года
- Модель Wolverine R-spec
- Код модели WOLVERINE (YXE70WDBHG)

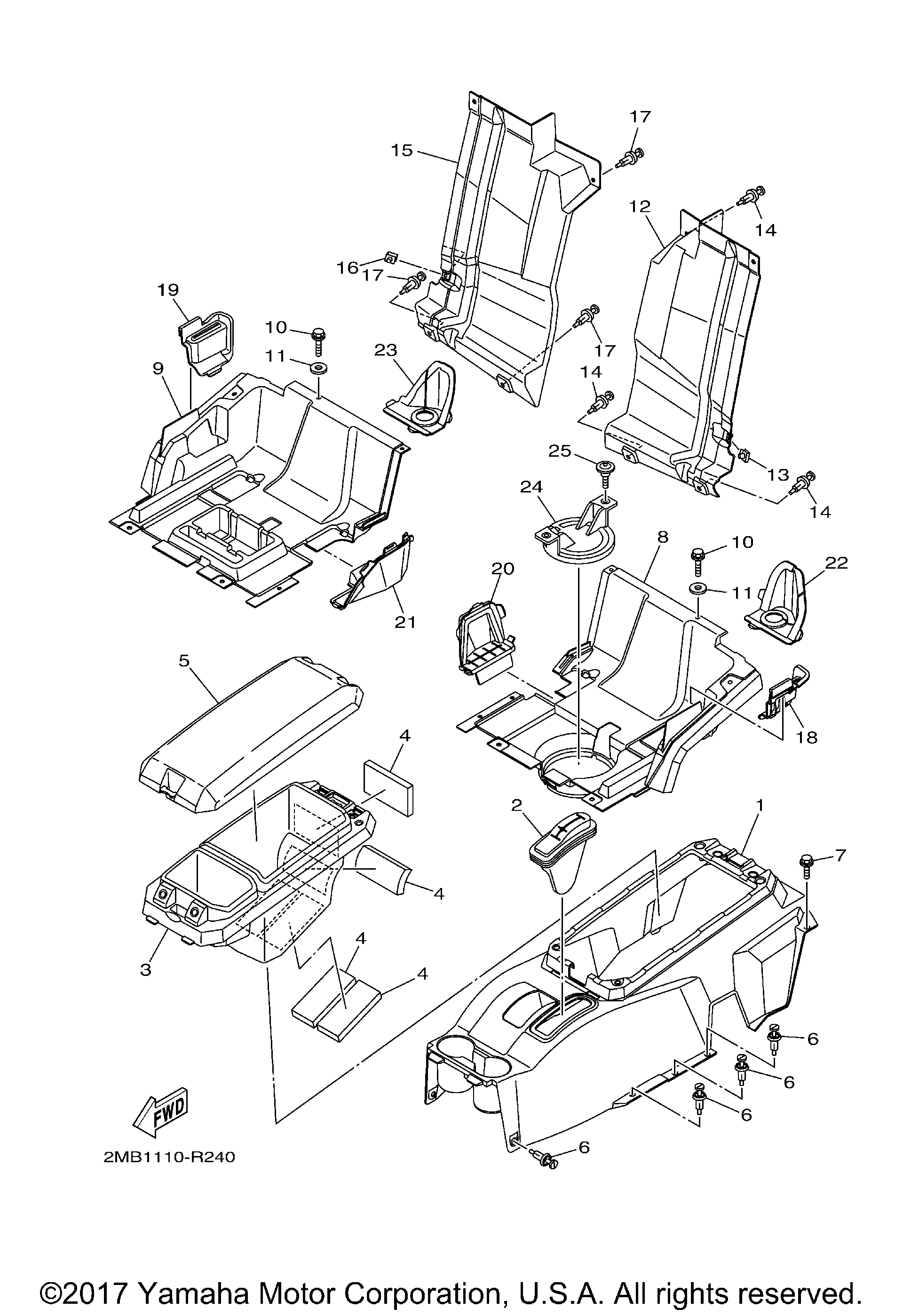

Схема боковой крышки 2 для WOLVERINE (YXE70WDBHG)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER 1 art. 2MB-F8219-00-00
По запросу
2
COVER, HANDLE LEVER 1 art. 1XD-F6372-00-00
По запросу
3
BOX art. 2MB-F1653-00-00
По запросу
4
PAD, SILENCER 19(replaces JR4-7825N-00-00) art. JR4-7826L-00-00
По запросу
5
LID 2 art. 2MB-F177J-00-00
По запросу
6
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
7
BOLT, WITH WASHER art. 90119-06226-00
По запросу
8
PLATE, UNDER 1 art. 2MB-F84A3-00-00
По запросу
9
PLATE, UNDER 2 art. 2MB-F84A4-00-00
По запросу
10
BOLT, FLANGE art. 90105-06833-00
По запросу
11
Шайба Yamaha art. 90201-06036-00
По запросу
12
MUD GUARD 1 art. 2MB-F2327-00-00
По запросу
13
NUT, SPRING art. 90183-060A6-00
По запросу
14
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
15
MUD GUARD 2 art. 2MB-F2328-00-00
По запросу
16
NUT, SPRING art. 90183-060A6-00
По запросу
17
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
18
PLATE, RUBBER 1 art. 2MB-F8483-00-00
По запросу
19
PLATE, RUBBER 2 art. 2MB-F8484-00-00
По запросу
20
PLATE, RUBBER 3 art. 2MB-F8485-00-00
По запросу
21
PLATE, RUBBER 4 art. 2MB-F8499-00-00
По запросу
22
PLATE, RUBBER 5 art. 2MB-F845J-00-00
По запросу
23
PLATE, RUBBER 6 art. 2MB-F846J-00-00
По запросу
24
PLATE, RUBBER 7 art. 2MB-F847J-00-00
По запросу
25
BOLT art. 90109-068A5-00
По запросу
