модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS SE (YXZ10YESHB)

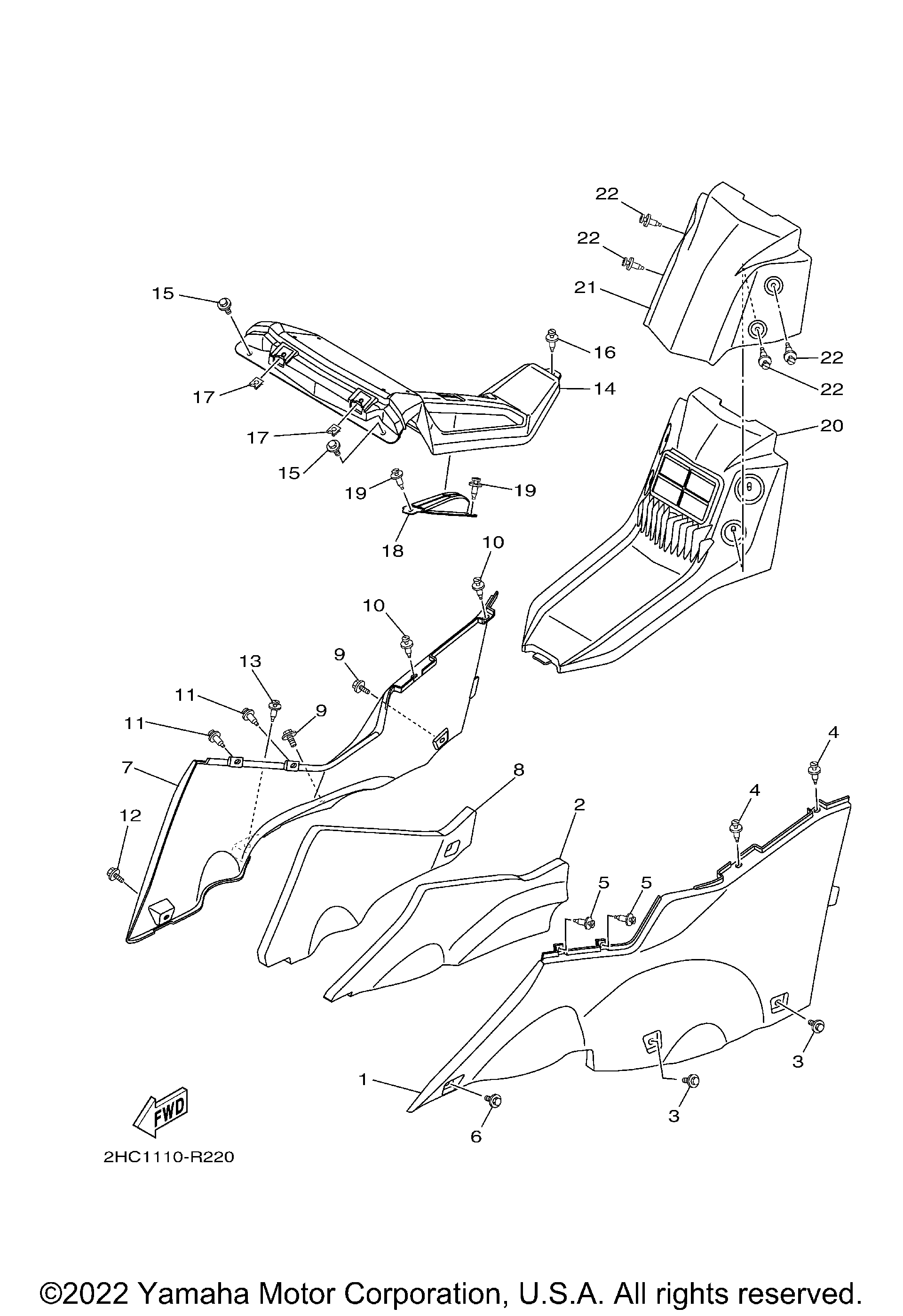

Схема боковой крышки 2 для YXZ1000R EPS SS SE (YXZ10YESHB)
Схема
Детали
Номер
Наименование детали
Цена
1
PANEL, CONSOLE 1 art. 2HC-F837L-00-00
По запросу
2
INSULATOR 3 art. 2HC-F172S-10-00
По запросу
3
BOLT, WITH WASHER art. 90119-06226-00
По запросу
4
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
5
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
PANEL, CONSOLE 2 art. 2HC-F837M-00-00
По запросу
8
INSULATOR 4(replaces 2HC-F173S-10-00) art. 2HC-F173S-11-00
По запросу
9
BOLT, WITH WASHER art. 90119-06226-00
По запросу
10
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
11
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
12
BOLT, WITH WASHER art. 90119-06226-00
По запросу
13
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
14
TOP COVER COMP. art. 2HC-F171C-00-00
По запросу
15
BOLT, WITH WASHER art. 90119-06226-00
По запросу
16
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
17
NUT, SPRING art. 90183-060A6-00
По запросу
18
COVER, HANDLE LEVER 1 art. 2HC-F6372-00-00
По запросу
19
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
20
COVER ASSY. art. 2HC-F1608-01-00
По запросу
21
LID COVER COMP. art. 2HC-F17P0-00-00
По запросу
22
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
