модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS (YXZ10YMXHL)

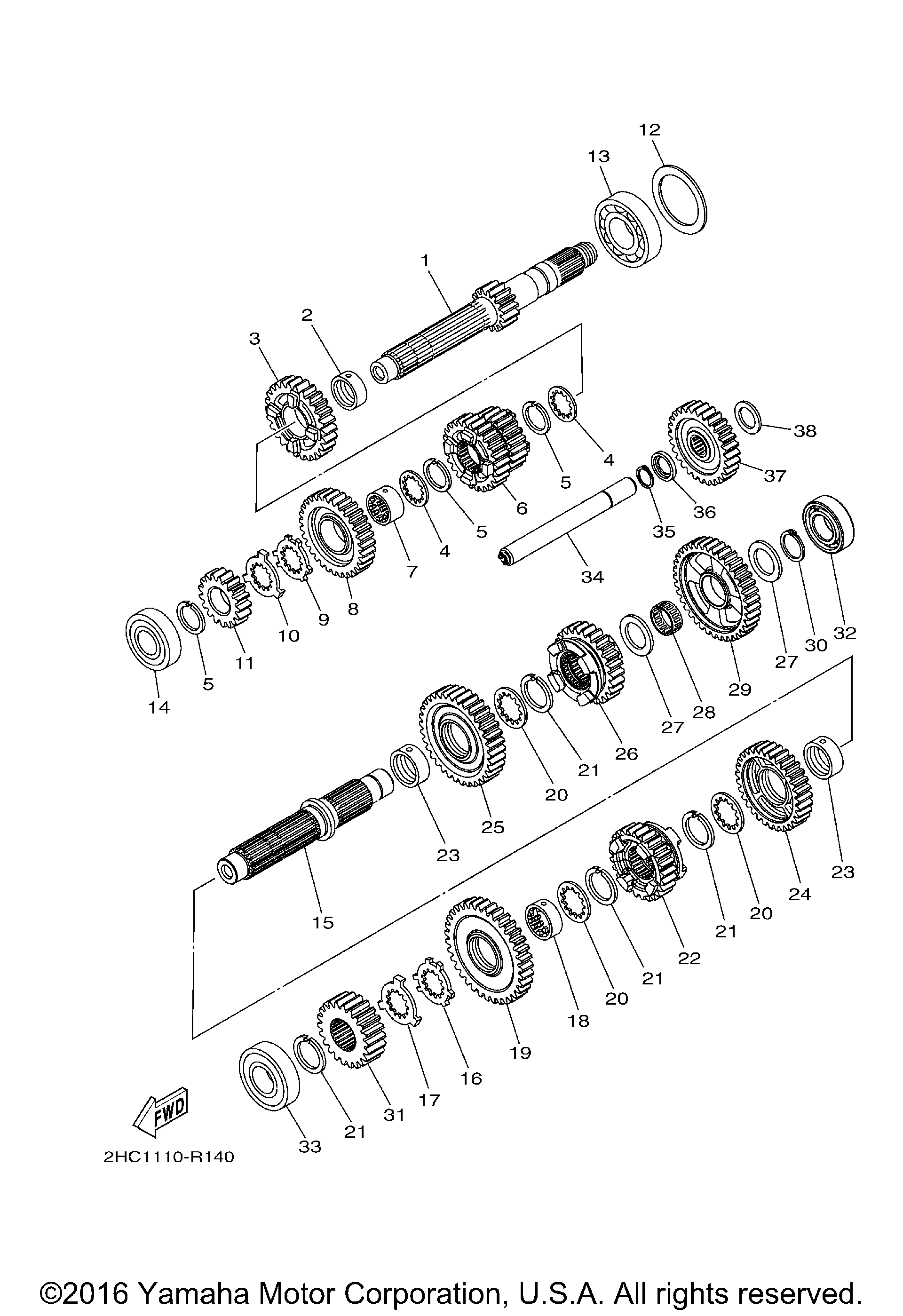

Схема трансмиссии для YXZ1000R EPS (YXZ10YMXHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Вал КПП 15 зубьев Yamaha art. 2HC-17411-00-00
По запросу
2
COLLAR art. 90387-28003-00
По запросу
3
GEAR, 4TH PINION (26T) art. 2HC-17141-00-00
По запросу
4
WASHER art. 90209-25011-00
По запросу
5
CIRCLIP art. 93440-28184-00
По запросу
6
Шестерня КПП 26-22 зуба Yamaha art. 2HC-17121-00-00
По запросу
7
COLLAR art. 90387-25023-00
По запросу
8
GEAR, 5TH PINION (31T) art. 2HC-17151-00-00
По запросу
9
WASHER, CLAW art. 90214-25004-00
По запросу
10
WASHER, CLAW art. 90214-25003-00
По запросу
11
GEAR,1ST PINION (17T) art. 2HC-17111-00-00
По запросу
12
WASHER, PLATE art. 90201-51013-00
По запросу
13
BEARING art. 93306-37817-00
По запросу
14
BEARING art. 93306-37215-00
По запросу
15
AXLE, DRIVE art. 2HC-17421-00-00
По запросу
16
WASHER, CLAW art. 90214-29002-00
По запросу
17
WASHER, CLAW art. 90214-28002-00
По запросу
18
COLLAR art. 90387-28004-00
По запросу
19
GEAR, 1ST WHEEL (35T) art. 2HC-17211-00-00
По запросу
20
WASHER art. 90209-28008-00
По запросу
21
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
22
GEAR, 5TH WHEEL (25T) art. B57-17251-00-00
По запросу
23
COLLAR art. 90387-31003-00
По запросу
24
GEAR, 3RD WHEEL (31T) art. B57-17231-00-00
По запросу
25
GEAR, 2ND WHEEL (34T) art. B57-17221-00-00
По запросу
26
GEAR, 4TH WHEEL (25T) art. B57-17241-00-00
По запросу
27
WASHER, PLATE(replaces 90201-25290-00) art. 90201-256K6-00
По запросу
28
Подшипник Yamaha art. 93310-32590-00
По запросу
29
GEAR, REVERSE WHEEL 2 (37T) art. 2HC-17253-00-00
По запросу
30
CIRCLIP art. 93410-25017-00
По запросу
31
GEAR, MIDDLE DRIVE (22T) art. 2HC-17582-00-00
По запросу
32
BEARING art. 93306-20595-00
По запросу
33
BEARING art. 93306-30585-00
По запросу
34
AXLE, IDLE art. 2HC-17432-00-00
По запросу
35
CIRCLIP art. 93410-17037-00
По запросу
36
RETAINER, SPRING art. 2HC-18473-00-00
По запросу
37
REVERSE WHEEL ASSY (28T) art. 2HC-1724A-00-00
По запросу
38
WASHER, PLATE art. 90201-17257-00
По запросу
