модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPXJD)

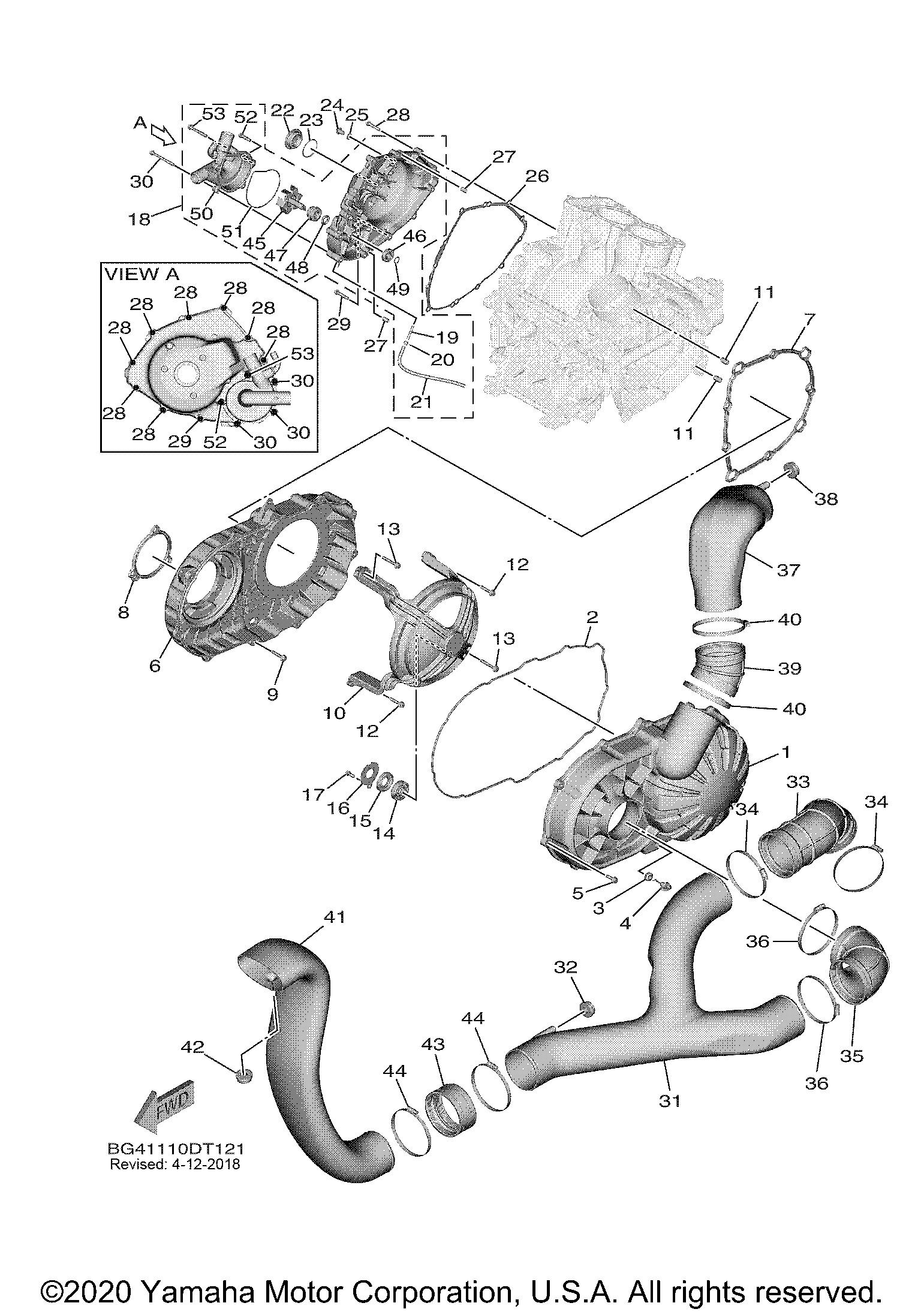

Схема крышки картера 1 для WOLVERINE X4 (YXF85WPXJD)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CRANKCASE 1 art. BG4-15411-00-00
По запросу
2
SEAL, CRANKCASE art. BG4-15379-00-00
По запросу
3
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
4
Сливная пробка вариатора Yamaha art. 5KM-15351-00-00
По запросу
5
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
6
COVER, CRANKCASE 2 art. BG4-15421-00-00
По запросу
7
GASKET art. BG4-15453-00-00
По запросу
8
SEAL, CRANKCASE art. BG4-15315-00-00
По запросу
9
BOLT, FLANGEThis item has been discontinued and may not be available. Contact us for more information. art. 95822-06030-00
от 525 ₽
10
HOUSING, BEARING art. BG4-15442-00-00
По запросу
11
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
12
BOLT, FLANGEThis item has been discontinued and may not be available. Contact us for more information. art. 95822-06030-00
от 525 ₽
13
Болт с фланцем art. 95817-06040-00
По запросу
14
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
15
OIL SEAL art. 93102-20371-00
По запросу
16
PLATE, BEARING COVER art. BG4-15381-00-00
По запросу
17
Болт Yamaha art. 95022-06016-00
По запросу
18
CRANKCASE COVER ASSY 3 art. BG4-15430-00-00
По запросу
19
. PIPE, DRAIN art. 5D3-1243K-00-00
По запросу
20
. CLIP art. 90467-070A0-00
По запросу
21
Трубка L200 art. 90445-07176-00
По запросу
22
Пробка крышки Yamaha art. 90340-36004-00
По запросу
23
Кольцо уплотнительное Yamaha art. 93210-35804-00
По запросу
24
BOLT, BUTTON HEAD art. 92012-08012-00
По запросу
25
Кольцо уплотнительное Yamaha art. 90430-08143-00
от 473 ₽
26
GASKET, CRANKCASE COVER 3 art. BG4-15462-00-00
По запросу
27
Палец Yamaha art. 99530-08012-00
от 882 ₽
28
Болт Yamaha art. 95022-06030-00
от 221 ₽
29
BOLT, FLANGE art. 90105-06223-00
По запросу
30
BOLT, FLANGE art. 95022-06060-00
По запросу
31
Патрубок Yamaha art. BG4-E5477-00-00
от 2 880 ₽
32
GROMMET art. 90480-22196-00
По запросу
33
Патрубок резиновый Yamaha art. BG4-E5474-00-00
от 2 000 ₽
34
Хомут Yamaha art. 90450-99806-00
По запросу
35
Патрубок резиновый Yamaha art. BG4-E547B-00-00
от 1 130 ₽
36
Хомут Yamaha art. 90450-99806-00
По запросу
37
Патрубок Yamaha art. BG4-E5473-01-00
от 1 230 ₽
38
GROMMET art. 90480-22196-00
По запросу
39
SEAL, AIR DUCT art. BG4-E5472-00-00
По запросу
40
Хомут Yamaha art. 90450-99806-00
По запросу
41
Патрубок Yamaha art. BG4-E5471-00-00
от 1 620 ₽
42
GROMMET art. 90480-22196-00
По запросу
43
Патрубок резиновый Yamaha art. BG4-E4476-00-00
от 1 040 ₽
44
Хомут Yamaha art. 90450-99806-00
По запросу
45
. .IMPELLER SHAFT ASSY(replaces BG4-12450-00-00) art. B4D-E2450-00-00
По запросу
46
Подшипник Yamaha art. 93306-00105-00
от 2 352 ₽
47
Сальник водяной помпы Yamaha art. 4C8-12438-00-00
от 5 051 ₽
48
Сальник Yamaha art. 93101-12173-00
от 290 ₽
49
Стопор Yamaha art. 99009-12400-00
от 578 ₽
50
. .COVER, HOUSING(replaces BG4-12422-00-00) art. B4D-E2422-00-00
По запросу
51
. .O-RING(replaces BG4-12439-00-00) art. B4D-E2439-00-00
По запросу
52
. BOLT, FLANGE art. 95022-06025-00
По запросу
53
Болт Yamaha art. 95022-06045-00
По запросу
