модель 2019 года
- Модель Viking 700
- Код модели VIKING EPS SPECIAL E (YXM70VPLKL)

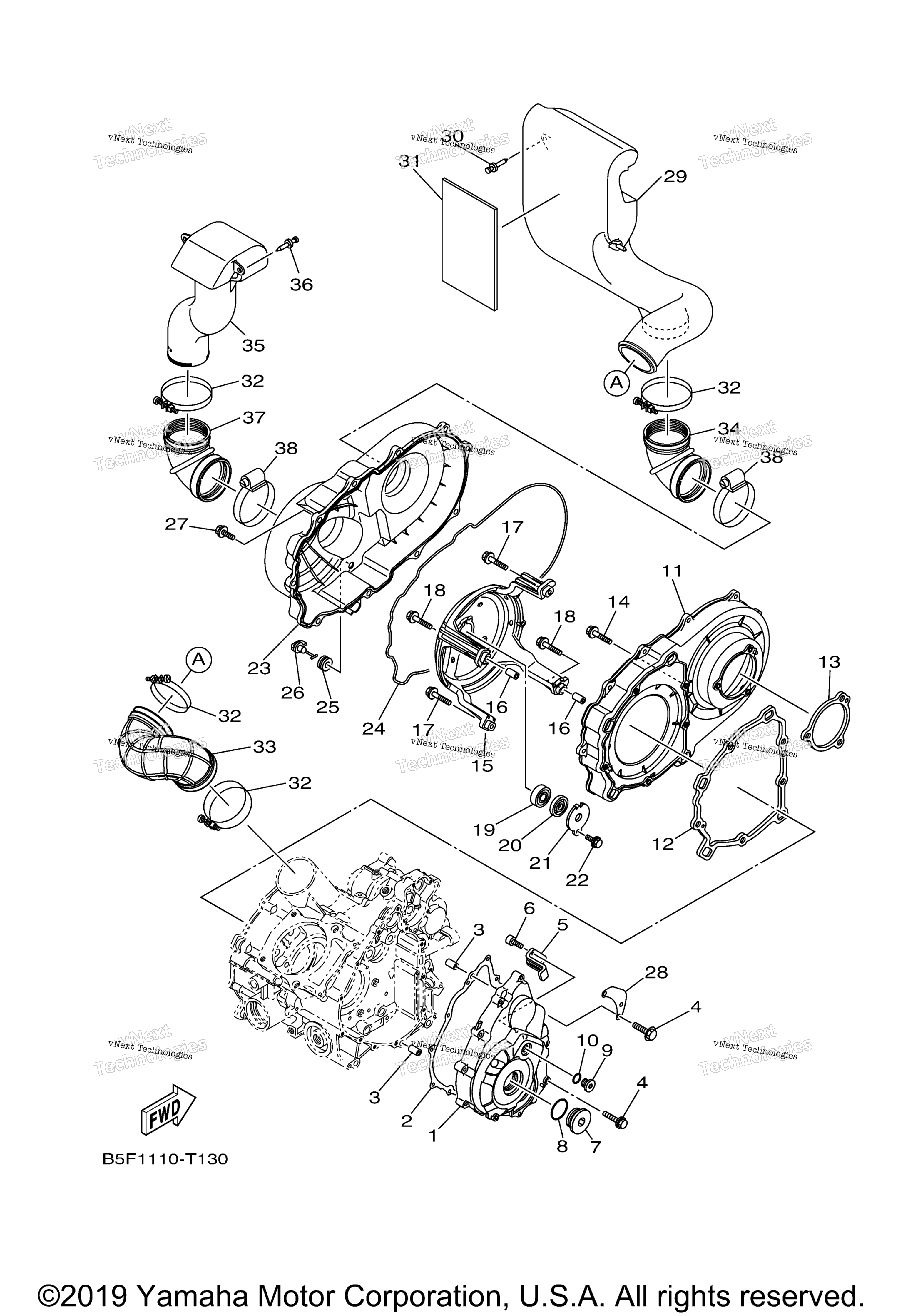

Схема крышки картера 1 для VIKING EPS SPECIAL E (YXM70VPLKL)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка картера Yamaha art. 3B4-15411-10-00
от 18 743 ₽
2
Прокладка генератора Yamaha art. B4F-15451-00-00
По запросу
3
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
4
Болт Yamaha art. 95022-06030-00
от 221 ₽
5
Пластина крепежная Yamaha art. 3B4-15113-00-00
По запросу
6
Болт Yamaha art. 91312-05014-00
от 221 ₽
7
Пробка крышки Yamaha art. 90340-36004-00
По запросу
8
Кольцо уплотнительное Yamaha art. 93210-35804-00
По запросу
9
Пробка крышки генератора Yamaha art. 90340-14016-00
По запросу
10
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
11
Внутренняя крышка вариатора Yamaha art. 1XD-15421-01-00
По запросу
12
Прокладка внутренней крышки вариатораYamaha Grizzly art. 3B4-15453-01-00
По запросу
13
Прокладка внутренней крышки вариатора Yamaha art. 3B4-15315-00-00
от 1 187 ₽
14
Bolt, Flange art. 95822-06030-00
от 525 ₽
15
Корпус подшипника вариатора Yamaha art. 1XD-15442-00-00
По запросу
16
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
17
Bolt, Flange art. 95822-06030-00
от 525 ₽
18
Болт с фланцем art. 95817-06040-00
По запросу
19
Подшипник Yamaha art. 93306-20119-00
от 3 066 ₽
20
Сальник вала вариатора Yamaha art. 93101-12168-00
от 830 ₽
21
Крышка подшипника Yamaha art. 4WV-15381-00-00
По запросу
22
Болт Yamaha art. 95022-06016-00
По запросу
23
Cover, Crankcase 3 art. 1XD-15431-01-00
По запросу
24
Прокладка крышки вариатора Yamaha art. 3B4-15379-00-00
По запросу
25
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
26
Сливная пробка вариатора Yamaha art. 5KM-15351-00-00
По запросу
27
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
28
Stay, Crankcase Cover 1 art. 1XD-1541A-00-00
По запросу
29
Duct, Air art. 1XD-E5477-01-00
По запросу
30
Rivet art. 90269-07805-00
По запросу
31
Damper art. B42-2174X-00-00
По запросу
32
Хомут воздухозаборника Yamaha art. 90460-85277-00
от 2 290 ₽
33
Seal, Air Duct art. 1XD-E5474-00-00
По запросу
34
Seal, Air Duct art. 1XD-E5472-00-00
По запросу
35
Duct, Air art. 1XD-E5473-01-00
По запросу
36
Rivet art. 90269-07805-00
По запросу
37
Seal, Air Duct art. 1XD-E5472-00-00
По запросу
38
Hose Clamp Assy art. 90450-95802-00
По запросу
