модель 2019 года
- Модель YXZ1000
- Код модели YXZ1000R EPS (YXZ10YMXKD)

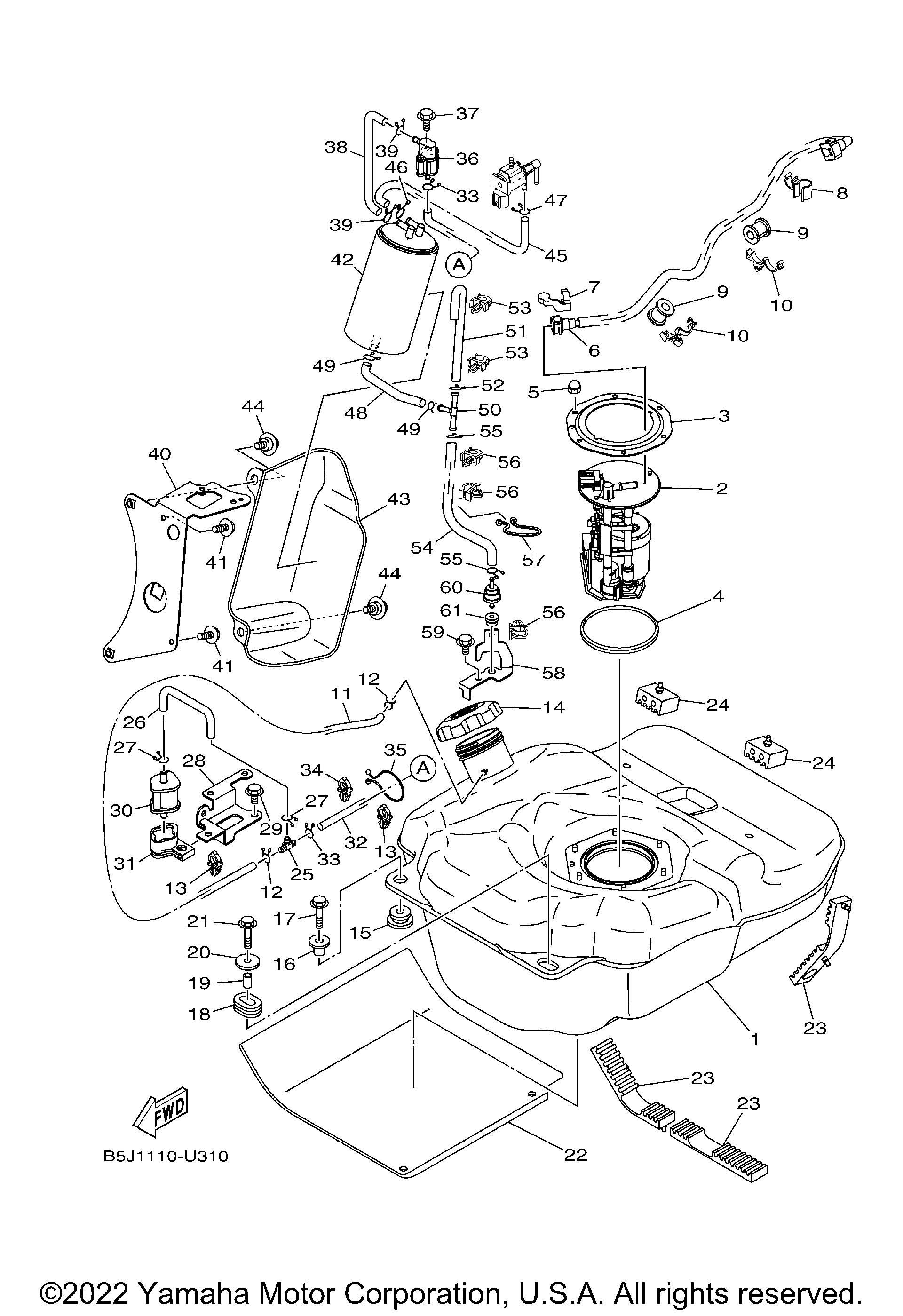

Схема топливного бака для YXZ1000R EPS (YXZ10YMXKD)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 2HC-F4110-00-00
По запросу
2
Бензонасос Yamaha art. B16-13907-03-00
По запросу
3
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
4
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
PIPE, FUEL 1(replaces 2HC-13971-01-00) art. 2HC-13971-02-00
По запросу
7
Зажим Yamaha art. 90464-14004-00
По запросу
8
CLAMP art. 90464-15007-00
По запросу
9
GROMMET art. 90480-20543-00
По запросу
10
Зажим Yamaha art. 90464-20010-00
По запросу
11
HOSE (L1030) art. 90445-09829-00
По запросу
12
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
13
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
14
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
15
GROMMET art. 90480-18016-00
По запросу
16
Втулка Yamaha art. 90387-075H4-00
от 1 090 ₽
17
Болт Yamaha art. 95817-06030-00
от 525 ₽
18
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
19
COLLAR art. 90387-061V1-00
По запросу
20
WASHER, PLATE art. 90201-065G8-00
По запросу
21
Болт Yamaha art. 95817-06030-00
от 525 ₽
22
DAMPER, PLATE 1 art. 2HC-F414H-00-00
По запросу
23
DAMPER, LOCATING 1 art. 2HC-F4181-00-00
По запросу
24
DAMPER, LOCATING 2 art. 2MB-F4182-00-00
По запросу
25
.WAY 3 art. 90413-06031-00
По запросу
26
HOSE 1 art. B5H-F247A-00-00
По запросу
27
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
28
BRKT. 7 art. B5J-F8468-00-00
По запросу
29
BOLT, FLANGE(replaces 95802-06012-00) art. 95812-06012-00
По запросу
30
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
31
Зажим Yamaha art. 3B4-24398-00-00
от 1 090 ₽
32
HOSE (L1220) art. 90445-09837-00
По запросу
33
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
34
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
35
CLAMP art. 90464-37257-00
По запросу
36
PIPE JOINT ASSY art. 28P-24380-00-00
По запросу
37
BOLT, FLANGE(replaces 95802-06014-00) art. 95817-06014-00
По запросу
38
HOSE 1 art. B5H-F247A-00-00
По запросу
39
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
40
CANISTER HOLDER ASSY art. B5H-F4190-02-00
По запросу
41
BOLT, FLANGE(replaces 95802-06012-00) art. 95812-06012-00
По запросу
42
CANISTER ASSY(replaces 7CC-F4170-01-00) art. 7CC-F4170-10-00
По запросу
43
COVER, CANISTER art. B5H-F419E-00-00
По запросу
44
Болт Yamaha art. 90109-06202-00
от 882 ₽
45
HOSE 3 art. B5H-F247C-00-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
48
HOSE (L170) art. 90445-11052-00
По запросу
49
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
50
.WAY 3 art. 90413-08012-00
По запросу
51
HOSE 4 art. B5H-F247D-00-00
По запросу
52
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
53
Зажим art. 90464-14M55-00
По запросу
54
HOSE (L400) art. 90445-11053-00
По запросу
55
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
56
Зажим art. 90464-14M55-00
По запросу
57
CLAMP art. 90464-44109-00
По запросу
58
BRACKET, HOSE art. B5H-F2957-00-00
По запросу
59
BOLT, FLANGE(replaces 95802-06012-00) art. 95812-06012-00
По запросу
60
VALVE, CHECK 1 art. BG4-24362-00-00
По запросу
61
GROMMET art. 90480-10003-00
По запросу
