модель 2020 года
- Модель Wolverine X2
- Код модели WOLVERINE X2 EPS (YXE85WPBLL)

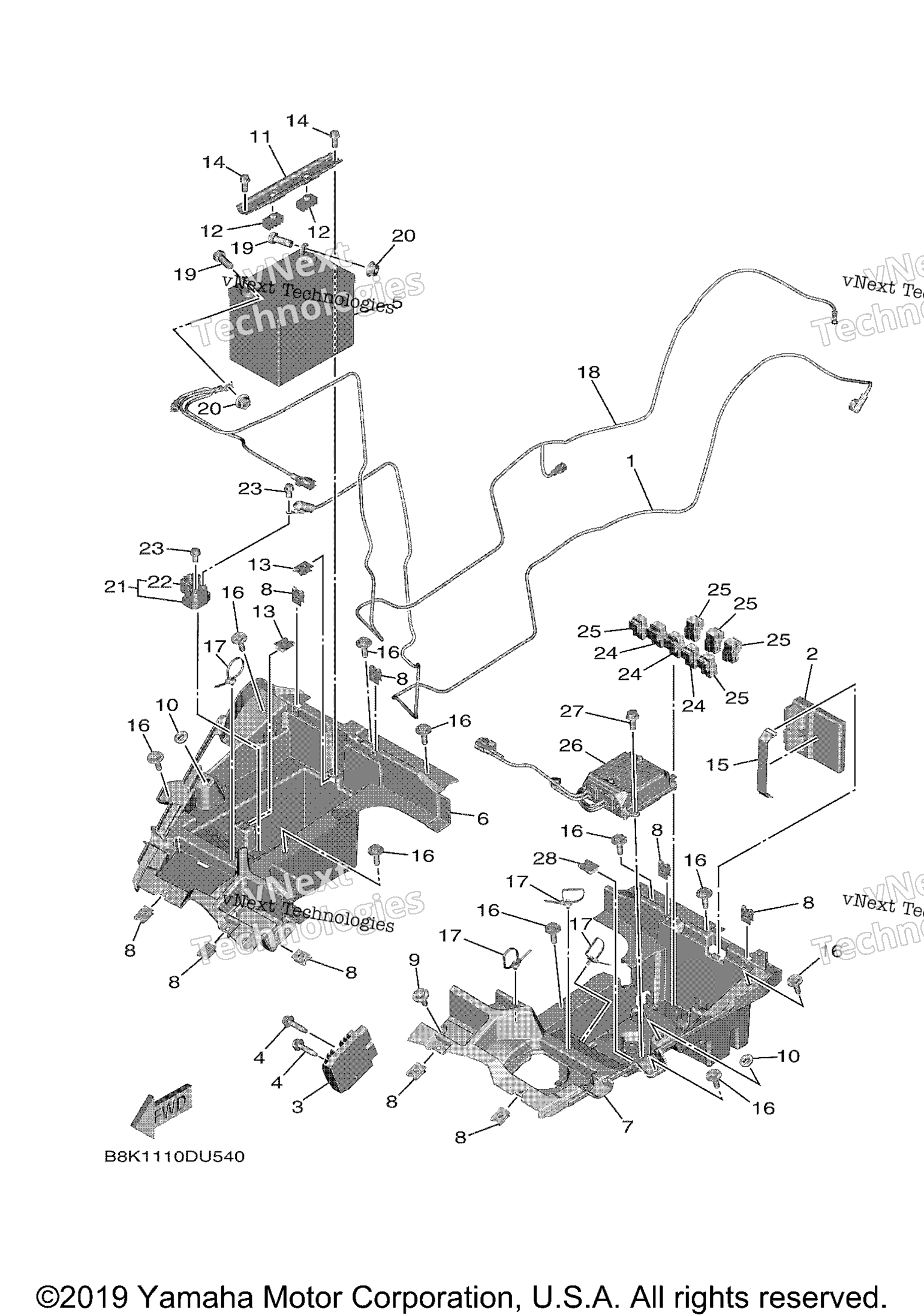

Схема электрооборудования 2 для WOLVERINE X2 EPS (YXE85WPBLL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cord, Starter Motor art. BG4-81815-00-00
По запросу
2
Engine Control Unit Assy art. B8K-8591A-00-00
По запросу
3
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
4
Bolt, Flange art. 90105-06833-00
По запросу
5
АКБ 35 А.ч (+ -) 197x130x184 Yamaha art. 11U-1LD00-00-00
По запросу
6
Box, Battery 1 art. BG4-H212B-00-00
По запросу
7
Panel, Switch art. BG4-H2565-00-00
По запросу
8
Nut, Spring art. 90183-060A6-00
По запросу
9
Bolt, With Washer art. 90119-06226-00
По запросу
10
Втулка Yamaha art. 90480-01558-00
По запросу
11
Bracket, Battery art. 2HC-H2128-00-00
По запросу
12
Pad, Seat art. 3C3-24741-00-00
По запросу
13
Nut, Spring art. 90183-060A6-00
По запросу
14
Bolt, Flange art. 95022-06014-00
По запросу
15
Band, Battery art. 5JJ-82131-00-00
По запросу
16
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
17
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
18
Wire, Minus Lead art. BG4-82116-00-00
По запросу
19
Bolt art. 97080-08020-00
По запросу
20
Nut art. 90179-08015-00
По запросу
21
Реле стартера Yamaha art. 5B4-81940-00-00
По запросу
22
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
23
Болт Yamaha art. 95022-06008-00
от 168 ₽
24
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
25
Реле Yamaha art. 8DM-81950-11-00
По запросу
26
Power Strg. Cont. Unit Assy art. BAN-859A0-00-00
По запросу
27
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
28
Nut, Spring art. 90183-060A6-00
По запросу
