модель 2020 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPBLL)

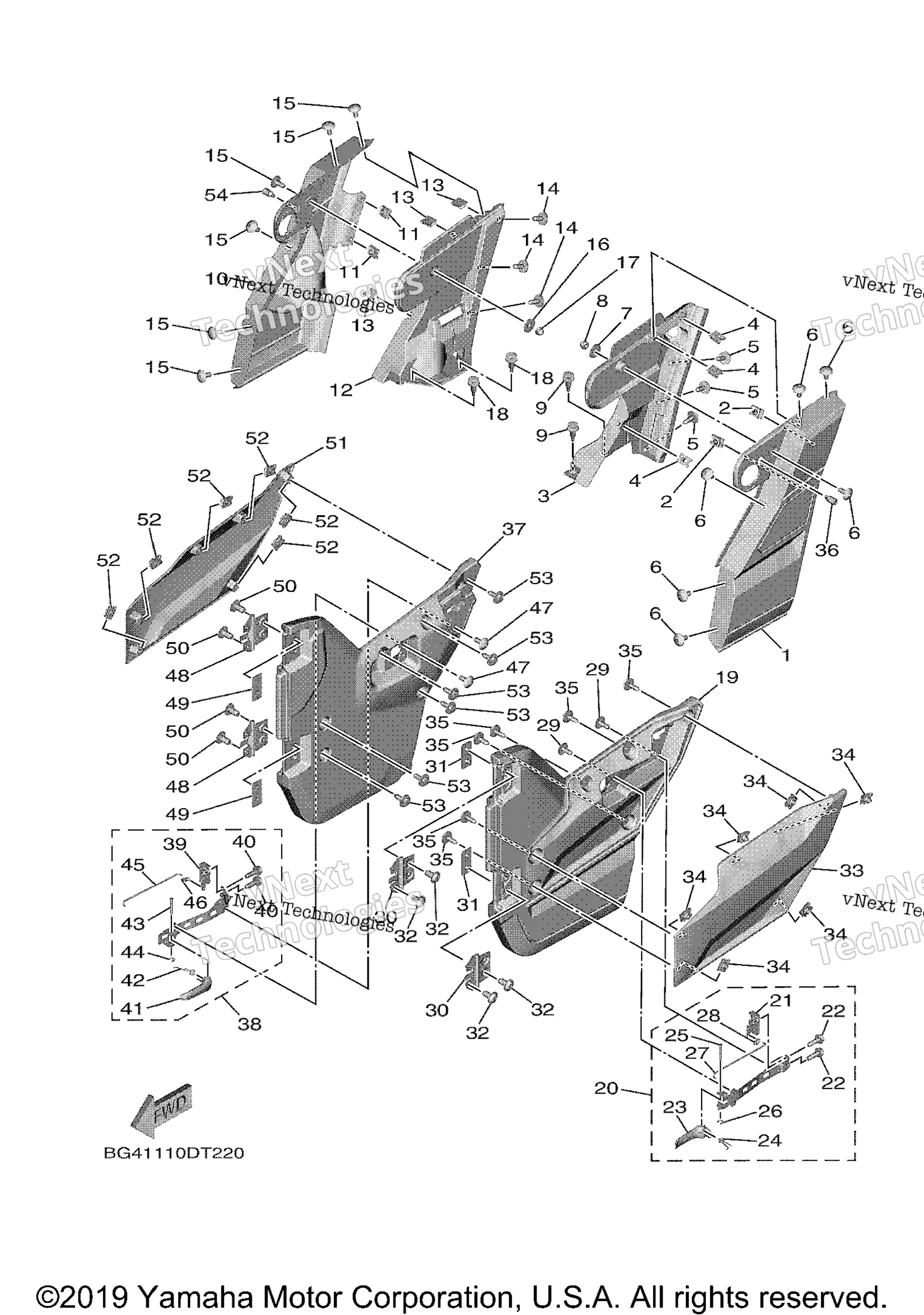

Схема боковой крышки для WOLVERINE X4 (YXF85WPBLL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 2 art. BG4-F1721-00-00
По запросу
2
Nut, Spring art. 90183-060A6-00
По запросу
3
Plate, Under 1 art. BG4-F84A3-01-00
По запросу
4
Nut, Spring art. 90183-060A6-00
По запросу
5
Bolt, With Washer art. 90119-06226-00
По запросу
6
Болт Yamaha art. 90110-06090-00
от 368 ₽
7
Шайба Yamaha art. 90201-06036-00
По запросу
8
Гайка Yamaha art. 95380-06800-00
По запросу
9
Rivet art. 90269-07805-00
По запросу
10
Cover, Side 3 art. BG4-F1731-00-00
По запросу
11
Nut, Spring art. 90183-060A6-00
По запросу
12
Plate, Under 2 art. BG4-F84A4-00-00
По запросу
13
Nut, Spring art. 90183-060A6-00
По запросу
14
Bolt, With Washer art. 90119-06226-00
По запросу
15
Болт Yamaha art. 90110-06090-00
от 368 ₽
16
Шайба Yamaha art. 90201-06036-00
По запросу
17
Гайка Yamaha art. 95380-06800-00
По запросу
18
Rivet art. 90269-07805-00
По запросу
19
Pnl., Door Fr. Lh art. BG4-K8557-00-00
По запросу
20
Body, Latch 1 art. 2HC-K7171-00-00
По запросу
21
. .Lock Assy art. 2HC-F16A0-00-00
По запросу
22
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
23
. .Lever, Latch 1 art. 2HC-F17N1-00-00
По запросу
24
. .Spring art. 2HC-F1742-00-00
По запросу
25
. .Pin art. 90249-05801-00
По запросу
26
. .Circlip art. 99080-04600-00
По запросу
27
. .Rod 1 art. 2HC-F7247-00-00
По запросу
28
. .Clip, Cable art. 2HC-F2805-00-00
По запросу
29
Болт Yamaha art. 90110-06090-00
от 368 ₽
30
Hinge Assy art. BG4-F4772-00-00
По запросу
31
Nut,Plate art. BG4-F1736-00-00
По запросу
32
Screw art. 90149-08805-00
По запросу
33
Trim, Side Panel 1 art. BG4-K817H-10-00
По запросу
34
Nut, Spring art. 90183-060A6-00
По запросу
35
Bolt, With Washer art. 90119-06226-00
По запросу
36
Pad art. 2MB-F8378-00-00
По запросу
37
Pnl., Door Fr. Rh art. BG4-K8558-00-00
По запросу
38
Body, Latch 2 art. 2HC-K7172-00-00
По запросу
39
. .Lock Assy 2 art. 2HC-F16B0-00-00
По запросу
40
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
41
. .Lever, Latch 1 art. 2HC-F17N1-00-00
По запросу
42
. .Spring art. 2HC-F1742-00-00
По запросу
43
. .Pin art. 90249-05801-00
По запросу
44
. .Circlip art. 99080-04600-00
По запросу
45
. .Rod 2 art. 2HC-F7248-00-00
По запросу
46
. .Clip, Cable art. 2HC-F2805-00-00
По запросу
47
Болт Yamaha art. 90110-06090-00
от 368 ₽
48
Hinge Assy art. BG4-F4772-00-00
По запросу
49
Nut,Plate art. BG4-F1736-00-00
По запросу
50
Screw art. 90149-08805-00
По запросу
51
Trim, Side Panel 2 art. BG4-K817J-10-00
По запросу
52
Nut, Spring art. 90183-060A6-00
По запросу
53
Bolt, With Washer art. 90119-06226-00
По запросу
54
Pad art. 2MB-F8378-00-00
По запросу
