модель 2021 года
- Модель Wolverine RMAX 2
- Код модели WOLVERINE RMAX 2 LE (YXE10WPLML)

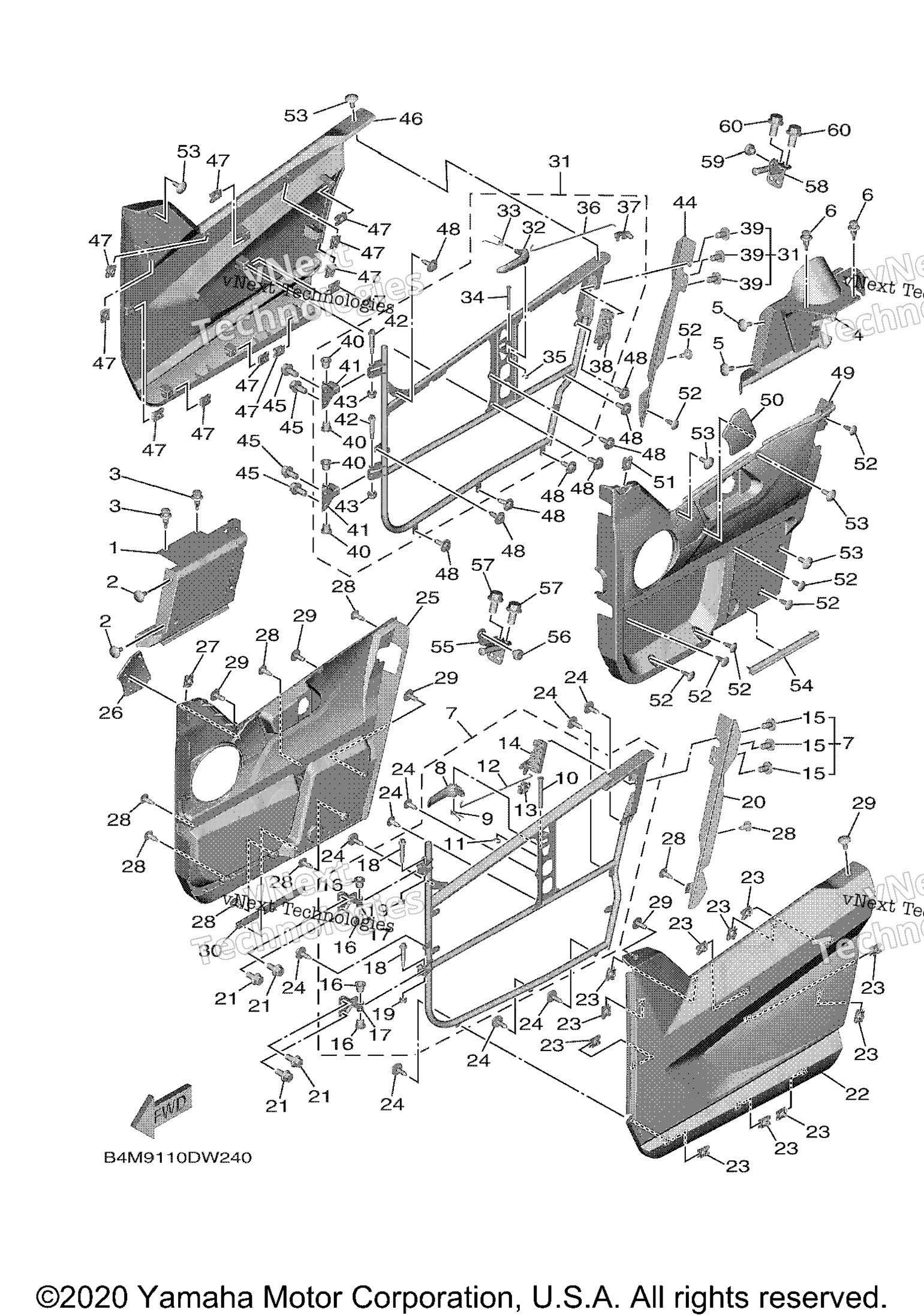

Схема боковой крышки для WOLVERINE RMAX 2 LE (YXE10WPLML)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 2 art. B4J-F1721-00-00
По запросу
2
Болт Yamaha art. 90110-06090-00
от 368 ₽
3
Rivet art. 90269-07805-00
По запросу
4
Cover, Side 3 art. B4J-F1731-00-00
По запросу
5
Болт Yamaha art. 90110-06090-00
от 368 ₽
6
Rivet art. 90269-07805-00
По запросу
7
Ff. Door Comp. Lh art. B4J-K8504-01-00
По запросу
8
. .Lever, Latch 1 art. 2HC-F17N1-00-00
По запросу
9
. .Spring art. 2HC-F1742-00-00
По запросу
10
. .Pin art. 90249-05801-00
По запросу
11
. .Circlip art. 99080-04600-00
По запросу
12
. .Rod 1 art. B4J-F7247-00-00
По запросу
13
. .Clip, Cable art. BG4-F2805-00-00
По запросу
14
. .Lock Assy art. B4J-F16A0-01-00
По запросу
15
. Screw art. 90149-08805-00
По запросу
16
. .Bush, Solid art. 90381-08001-00
По запросу
17
. .Hinge art. B4J-F1796-01-00
По запросу
18
. .Bolt art. 90109-068C9-00
По запросу
19
. Nut, Self-Locking art. 95604-06200-00
По запросу
20
Plate 1 art. B4J-F191B-00-00
По запросу
21
Болт с фланцем art. 95817-08016-00
По запросу
22
Side Cover Comp. 1 art. B4J-F17E0-10-00
По запросу
23
Nut, Spring art. 90183-062A1-00
По запросу
24
Bolt, With Washer art. 90119-06226-00
По запросу
25
Pnl., Door Fr. Lh art. B4J-K8557-00-00
По запросу
26
Protector 1 art. B4J-K811V-01-00
По запросу
27
Nut, Spring art. 90183-062A1-00
По запросу
28
Rivet art. 90269-05073-00
По запросу
29
Болт Yamaha art. 90110-06090-00
от 368 ₽
30
Seal 2 art. B4J-F1735-00-00
По запросу
31
Ff. Door Comp. Rh art. B4J-K8505-01-00
По запросу
32
. .Lever, Latch 1 art. 2HC-F17N1-00-00
По запросу
33
. .Spring art. 2HC-F1742-00-00
По запросу
34
. .Pin art. 90249-05801-00
По запросу
35
. .Circlip art. 99080-04600-00
По запросу
36
. .Rod 2 art. B4J-F7248-00-00
По запросу
37
. .Clip, Cable art. BG4-F2805-00-00
По запросу
38
. .Lock Assy 2 art. B4J-F16B0-01-00
По запросу
39
. Screw art. 90149-08805-00
По запросу
40
. .Bush, Solid art. 90381-08001-00
По запросу
41
. .Hinge art. B4J-F1796-01-00
По запросу
42
. .Bolt art. 90109-068C9-00
По запросу
43
. Nut, Self-Locking art. 95604-06200-00
По запросу
44
Plate 2 art. B4J-F191C-00-00
По запросу
45
Болт с фланцем art. 95817-08016-00
По запросу
46
Side Cover Comp. 2 art. B4J-F17F0-10-00
По запросу
47
Nut, Spring art. 90183-062A1-00
По запросу
48
Bolt, With Washer art. 90119-06226-00
По запросу
49
Pnl., Door Fr. Rh art. B4J-K8558-00-00
По запросу
50
Protector 1 art. B4J-K811V-01-00
По запросу
51
Nut, Spring art. 90183-062A1-00
По запросу
52
Rivet art. 90269-05073-00
По запросу
53
Болт Yamaha art. 90110-06090-00
от 368 ₽
54
Seal 2 art. B4J-F1735-00-00
По запросу
55
Hook, Side Cover 1 art. B4J-F1331-01-00
По запросу
56
Plug art. 90338-10801-00
По запросу
57
Болт с фланцем art. 95817-08016-00
По запросу
58
Hook, Side Cover 2 art. B4J-F1332-01-00
По запросу
59
Plug art. 90338-10801-00
По запросу
60
Болт с фланцем art. 95817-08016-00
По запросу
