модель 2021 года
- Модель Wolverine RMAX 2
- Код модели WOLVERINE RMAX 2 (YXE10WPAMS)

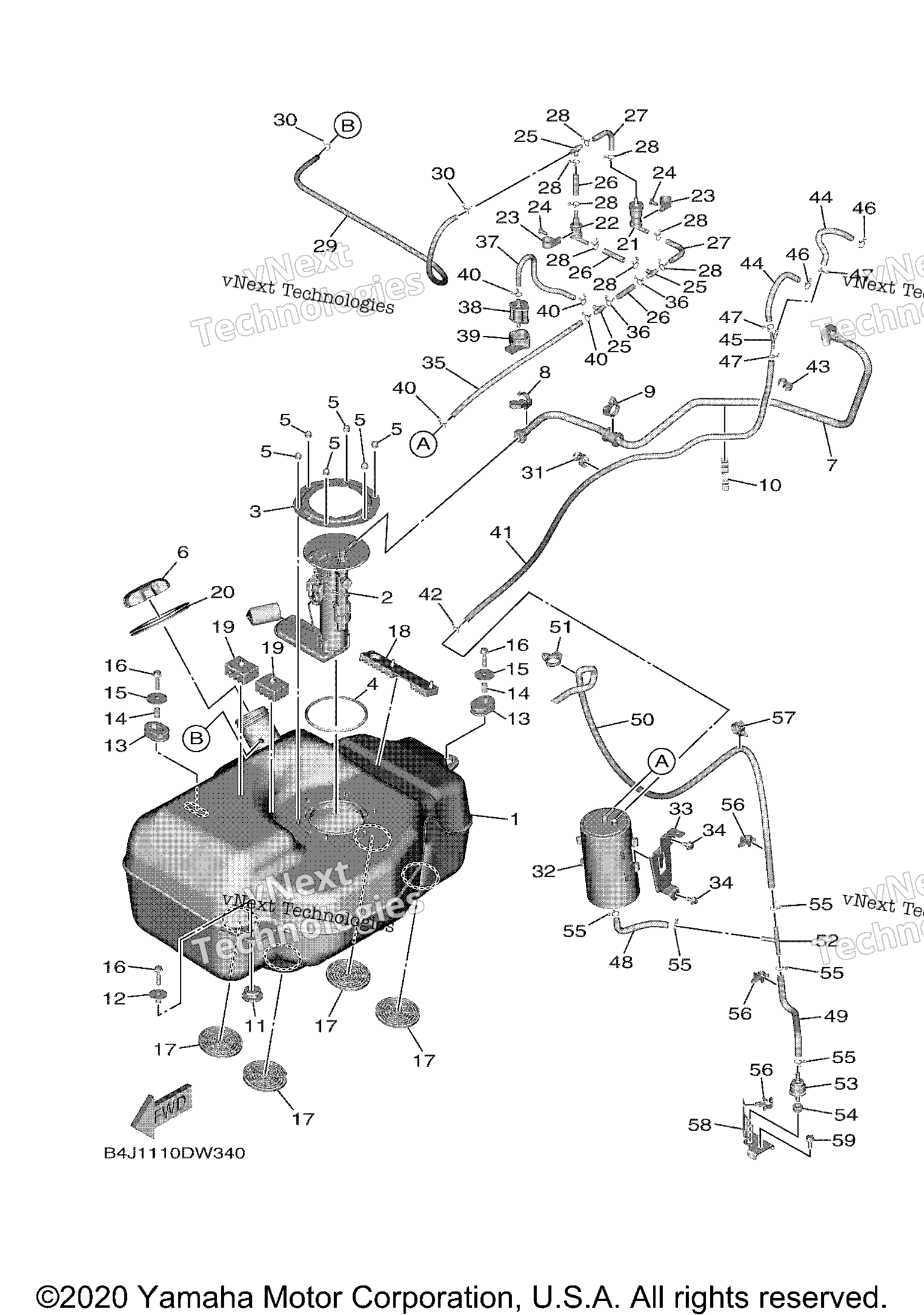

Схема топливного бака для WOLVERINE RMAX 2 (YXE10WPAMS)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BG4-F4110-01-00
По запросу
2
Fuel Pump Comp art. B4J-13907-00-00
По запросу
3
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
4
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
Cap Assy art. BB5-24610-00-00
По запросу
7
Pipe, Fuel 1 art. B4J-13971-00-00
По запросу
8
Зажим Yamaha art. 90464-14004-00
По запросу
9
Зажим Yamaha art. 90464-20010-00
По запросу
10
Clamp art. 90464-10009-00
По запросу
11
Grommet art. 90480-18016-00
По запросу
12
Втулка Yamaha art. 90387-07021-00
По запросу
13
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
14
Collar art. 90387-061V1-00
По запросу
15
Washer, Plate art. 90201-065G8-00
По запросу
16
Болт Yamaha art. 95817-06030-00
от 525 ₽
17
Damper, Locating 1 art. 2MB-F4181-00-00
По запросу
18
Damper, Locating 1 art. 2HC-F4181-00-00
По запросу
19
Damper, Locating 2 art. 2MB-F4182-00-00
По запросу
20
Cover, Fuel Inlet art. BG4-K8272-00-00
По запросу
21
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
22
Roll Over Valve Assy art. 3UH-24180-00-00
По запросу
23
Зажим Yamaha art. 90464-15014-00
По запросу
24
Винт Yamaha art. 98907-05012-00
По запросу
25
Way 3 art. 90413-06031-00
По запросу
26
Hose (L41) art. 90445-09832-00
По запросу
27
Tube art. 2HC-F4864-00-00
По запросу
28
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
29
Hose (L760) art. 90445-09130-00
По запросу
30
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
31
Зажим Yamaha art. 90464-20010-00
По запросу
32
Canister Assy art. 7CC-F4170-02-00
По запросу
33
Canister Holder Assy art. BG4-F4190-00-00
По запросу
34
Bolt, Flange art. 95812-06010-00
от 578 ₽
35
Hose (L270) art. 90445-09129-00
По запросу
36
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
37
Hose 1 art. B4J-1243A-00-00
По запросу
38
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
39
Зажим Yamaha art. 3B4-24398-00-00
от 1 090 ₽
40
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
41
Hose (L960) art. 90445-10065-00
По запросу
42
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
43
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
44
Hose art. 90445-10017-00
По запросу
45
Way 3 art. 90413-05013-00
По запросу
46
Clip art. 90467-100A1-00
По запросу
47
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
48
Pipe 5 art. BG4-24315-00-00
По запросу
49
Pipe 11 art. BG4-24322-00-00
По запросу
50
Hose (L1010) art. 90445-11100-00
По запросу
51
Зажим Yamaha art. 90464-20010-00
По запросу
52
Way 3 art. 90413-08012-00
По запросу
53
Valve, Check 1 art. BG4-24362-00-00
По запросу
54
Grommet art. 90480-10003-00
По запросу
55
Clip art. 90467-100A1-00
По запросу
56
Зажим art. 90464-14M55-00
По запросу
57
Зажим Yamaha art. 90464-16006-00
По запросу
58
Bracket 1 art. BG4-F148U-00-00
По запросу
59
Bolt, Flange art. 90105-06831-00
По запросу
