модель 2021 года
- Модель Wolverine RMAX 2
- Код модели WOLVERINE RMAX 2 (YXE10WPAMW)

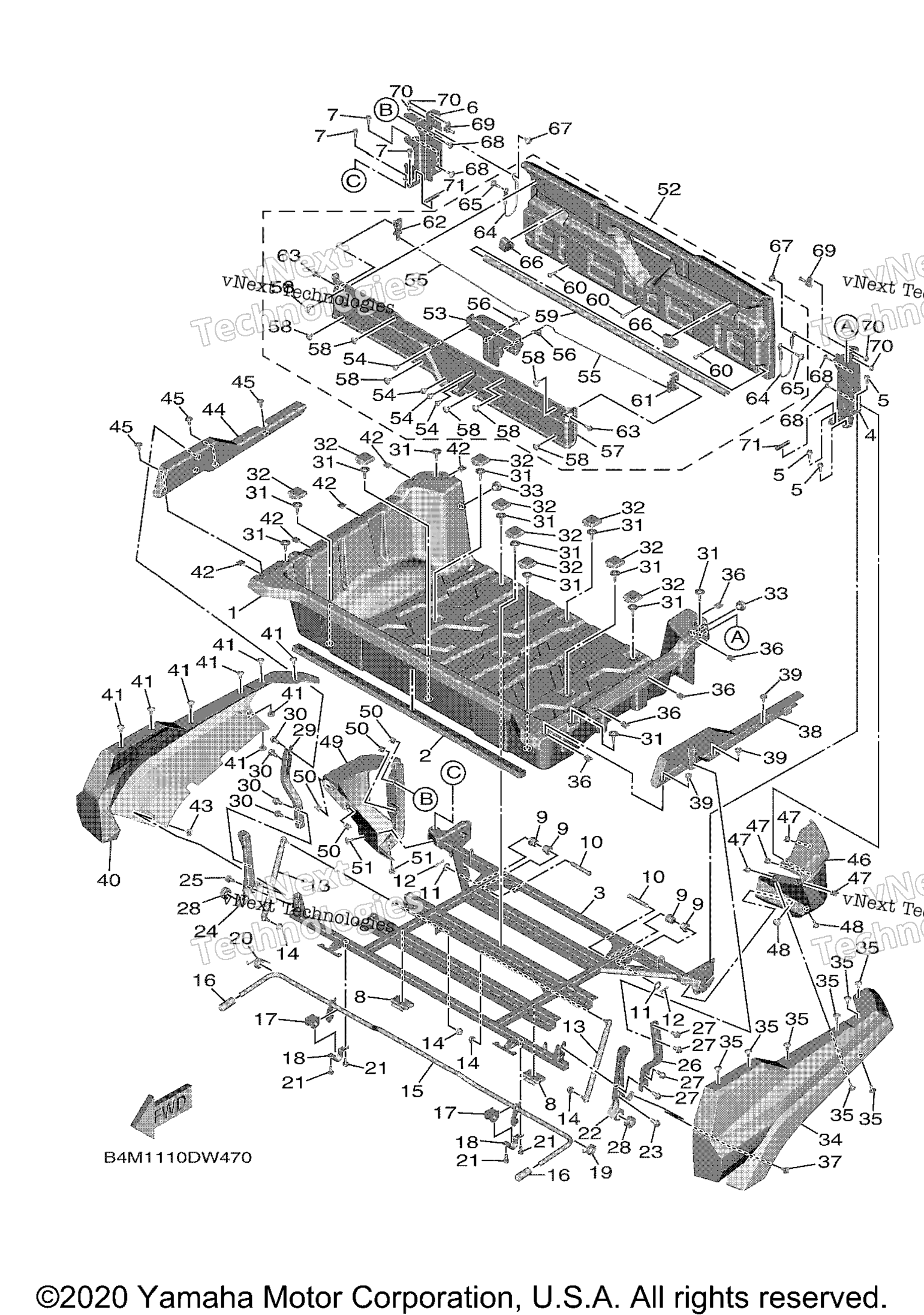

Схема багажника для WOLVERINE RMAX 2 (YXE10WPAMW)
Схема
Детали
Номер
Наименование детали
Цена
1
Box art. B8K-F1171-00-00
По запросу
2
Insulator 3 art. B8K-F172S-00-00
По запросу
3
Box, Base art. B8K-F845C-10-00
По запросу
4
Stay, Front Guard 1 art. B8K-F8413-10-00
По запросу
5
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
6
Пластина задней крышки багажника, правая Yamaha art. B8K-F8414-10-00
По запросу
7
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
8
Damper art. B42-F113B-00-00
По запросу
9
Bush 1 art. JW6-F2123-00-00
По запросу
10
Pin, Taper art. 1XD-F7827-00-00
По запросу
11
Washer, Plate art. 90201-14212-00
По запросу
12
Стопор Yamaha art. 90468-16191-00
По запросу
13
Damper 1 art. B8K-F8415-10-00
По запросу
14
Nut, U Flange art. 95602-08200-00
По запросу
15
Latch Assy art. B8K-K7180-00-00
По запросу
16
Cap, Protector End 4 art. B8K-K818M-00-00
По запросу
17
Grommet art. 90480-01819-00
По запросу
18
Brkt., Trunck 1 art. B8K-F84AS-00-00
По запросу
19
Spring art. B8K-F8489-00-00
По запросу
20
Spring 2 art. B8K-F848A-00-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
22
Bracket 3 art. B8K-F8476-10-00
По запросу
23
Болт с фланцем art. 95817-08016-00
По запросу
24
Bracket 5 art. B8K-F8486-10-00
По запросу
25
Болт с фланцем art. 95817-08016-00
По запросу
26
Bracket 3 art. B4M-F8476-00-00
По запросу
27
Болт с фланцем art. 95817-08016-00
По запросу
28
Grommet art. 90480-25801-00
По запросу
29
Bracket 3 art. B4M-F8476-00-00
По запросу
30
Болт с фланцем art. 95817-08016-00
По запросу
31
Bolt art. 90109-068A5-00
По запросу
32
Cap art. 2MB-F143A-00-00
По запросу
33
Plug art. 90338-10801-00
По запросу
34
Panel, Rear Fender 1 UR FOR BWS1 art. B4M-K8191-12-00
По запросу
34
Panel, Rear Fender 1 UR FOR BNS5 art. B4M-K8191-01-00
По запросу
35
Болт Yamaha art. 90110-06090-00
от 368 ₽
36
Nut, Spring art. 90183-062A1-00
По запросу
37
Bolt art. 90109-06334-00
По запросу
38
Supt, 1 art. B4M-F845S-03-00
По запросу
39
Bolt, With Washer art. 90119-06226-00
По запросу
40
Panel, Rear Fender 2 UR FOR BNS5 art. B4M-K8192-01-00
По запросу
40
Panel, Rear Fender 2 UR FOR BWS1 art. B4M-K8192-12-00
По запросу
41
Болт Yamaha art. 90110-06090-00
от 368 ₽
42
Nut, Spring art. 90183-062A1-00
По запросу
43
Bolt art. 90109-06334-00
По запросу
44
Supt. ,2 art. B4M-F845T-03-00
По запросу
45
Bolt, With Washer art. 90119-06226-00
По запросу
46
Cover, Taillight art. B4M-H4516-00-00
По запросу
47
Nut, Spring art. 90183-062A1-00
По запросу
48
Bolt art. 90109-06334-00
По запросу
49
Cover, Taillight art. B4M-H4716-00-00
По запросу
50
Nut, Spring art. 90183-062A1-00
По запросу
51
Bolt art. 90109-06334-00
По запросу
52
Rear Storage Lid Comp art. BAN-K810N-10-00
По запросу
53
. .Handle, Latch art. BG4-F389F-02-00
По запросу
54
. Bolt, Button Head art. 92017-06010-00
По запросу
55
. .Rod art. B8K-F8478-00-00
По запросу
56
. .Clip, Cable art. BG4-F2805-00-00
По запросу
57
. .Cover art. B8K-F331G-00-00
По запросу
58
. .Bolt,Hex. Socket Button art. 90111-06181-00
По запросу
59
. .Hinge 2 art. B8K-F463F-02-00
По запросу
60
. .Screw art. 90149-06846-00
По запросу
61
. .Lock Assy art. BG4-F16A0-00-00
По запросу
62
. .Lock Assy 2 art. BG4-F16B0-00-00
По запросу
63
. Bolt, Flange Deep Recess art. 95D32-06016-00
По запросу
64
. .Holder, Cable art. B8K-K7195-00-00
По запросу
65
. Bolt art. 90109-06171-00
По запросу
66
. .Damper 2 art. BG4-F8416-10-00
По запросу
67
Bolt art. 90109-06212-00
По запросу
68
Болт Yamaha art. 90110-06090-00
от 368 ₽
69
Bolt, Stud art. BG4-F4441-00-00
По запросу
70
Nut, Self-Locking art. 95604-06200-00
По запросу
71
Mold, Fuel Tank art. 5VN-24188-00-00
По запросу
