модель 2021 года
- Модель Wolverine RMAX 4
- Код модели WOLVERINE RMAX 4 SE (YXF10WPZMG)

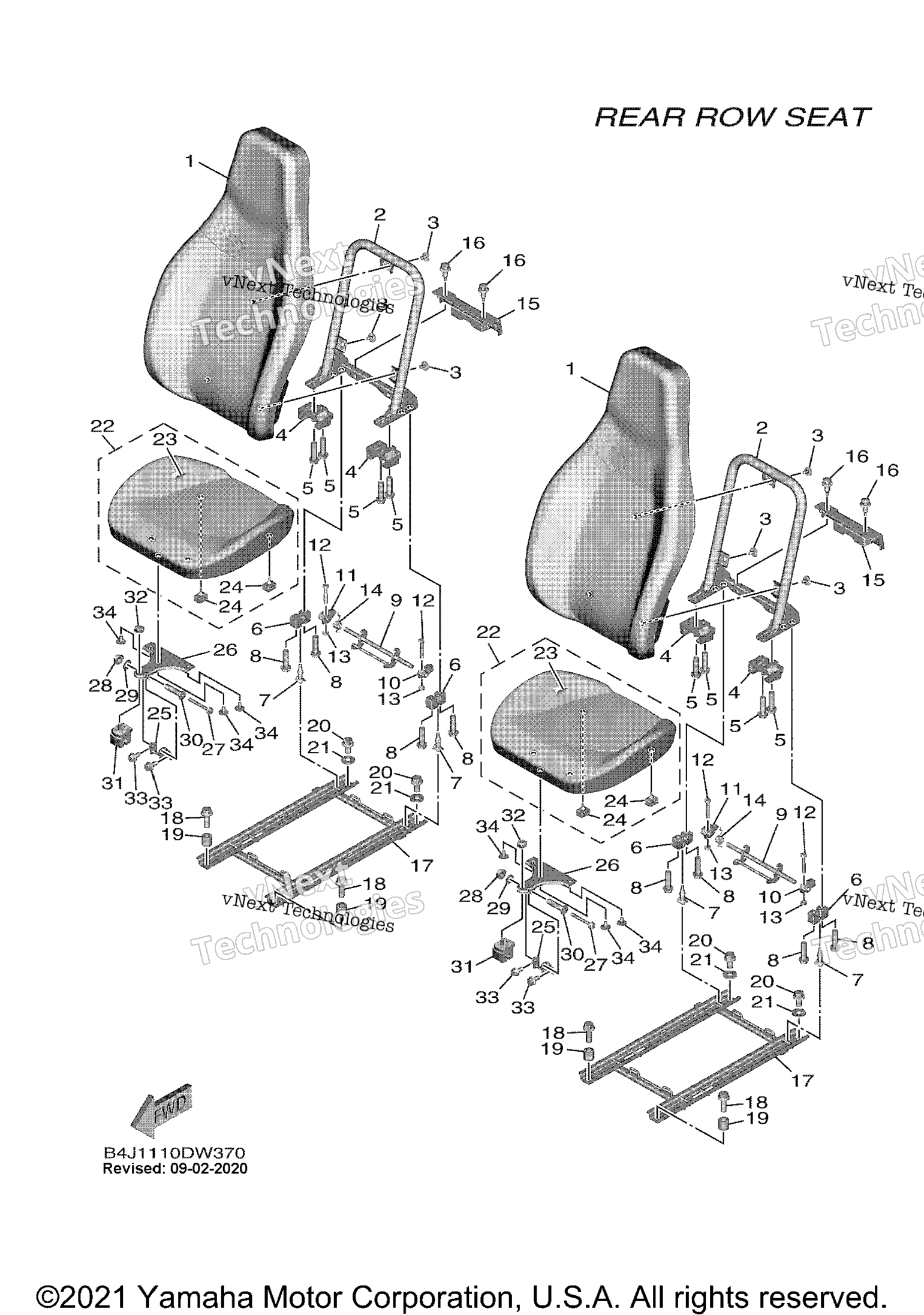

Схема сиденье 3 для WOLVERINE RMAX 4 SE (YXF10WPZMG)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Back Assy art. B4J-F4790-01-00
По запросу
2
Frame, Seat 3 art. BG4-F473Y-01-00
По запросу
3
Bolt,Hex. Socket Button art. 90111-06180-00
По запросу
4
Slider art. BG4-F386R-01-00
По запросу
5
Bolt, Flange art. 95022-08025-00
По запросу
6
Damper, Locating 1 art. BG4-F1778-10-00
По запросу
7
Damper, Seat art. BAR-F4723-01-00
По запросу
8
Bolt, Flange art. 95022-08030-00
По запросу
9
Latch Assy art. BG4-K7180-01-00
По запросу
10
Cam, 1 art. BG4-F2231-00-00
По запросу
11
Cam, 2 art. BG4-F2232-00-00
По запросу
12
Bolt, Hexagon art. 97022-05030-00
По запросу
13
Гайка Yamaha art. 95380-05600-00
По запросу
14
Seat, Spring art. BG4-F4424-00-00
По запросу
15
Cover, Handle Upper 1 art. BG4-F6143-01-00
По запросу
16
Rivet art. 90269-07805-00
По запросу
17
Seat Rail Assy 1 art. BG4-F110B-00-00
По запросу
18
Болт с фланцем Yamaha art. 95817-08025-00
от 987 ₽
19
Collar art. 90387-08258-00
По запросу
20
Болт с фланцем art. 95817-08016-00
По запросу
21
Washer, Plate art. 90201-08048-00
По запросу
22
Seat Assy art. B4J-F4700-00-00
По запросу
23
. . Cover, Seat art. B4J-F4731-00-00
По запросу
24
. . Damper 1 art. BG4-F221F-00-00
По запросу
25
Bracket, Hinge art. BG4-F114B-00-00
По запросу
26
Hinge, Seat art. BG4-F4726-00-00
По запросу
27
Bolt, Flange art. 95817-06050-00
По запросу
28
Гайка Yamaha art. 95617-06100-00
от 368 ₽
29
Шайба, пластина art. 90201-06557-00
По запросу
30
Collar art. 90387-068S4-00
По запросу
31
Rubber, Damping art. BG4-F5915-01-00
По запросу
32
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
33
Болт Yamaha art. 95D32-06012-00
По запросу
34
Bolt,Hex. Socket Button art. 90111-06180-00
По запросу
