модель 2021 года
- Модель Wolverine RMAX 4
- Код модели WOLVERINE RMAX 4 (YXF10WPAMS)

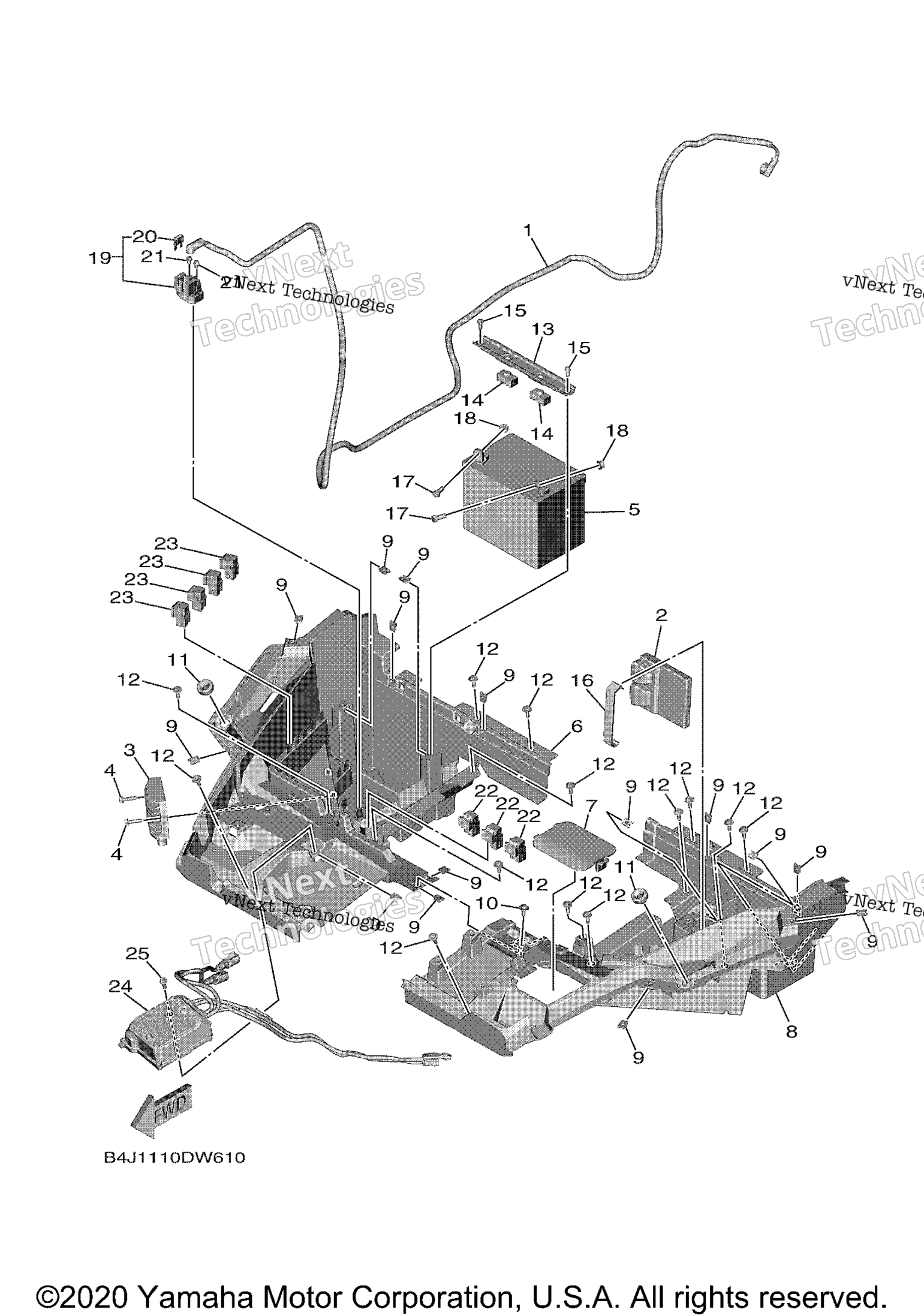

Схема электрооборудования 2 для WOLVERINE RMAX 4 (YXF10WPAMS)
Схема
Детали
Номер
Наименование детали
Цена
1
Cord, Starter Motor art. B1R-81815-00-00
По запросу
2
Engine Control Unit Assy art. B4J-8591A-00-00
По запросу
3
Rectifier & Regulator Assy art. B5H-81960-00-00
По запросу
4
Bolt, Flange art. 90105-06833-00
По запросу
5
АКБ 35 А.ч (+ -) 197x130x184 Yamaha art. 11U-1LD00-00-00
По запросу
6
Box, Battery 1 art. B4J-H212B-01-00
По запросу
7
Cover 1 art. B4J-H246B-00-00
По запросу
8
Panel, Switch art. B4J-H2565-01-00
По запросу
9
Nut, Spring art. 90183-062A1-00
По запросу
10
Bolt, With Washer art. 90119-06226-00
По запросу
11
Втулка резиновая Yamaha art. 90480-16807-00
По запросу
12
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
13
Bracket, Battery art. 2HC-H2128-00-00
По запросу
14
Pad, Seat art. 3C3-24741-00-00
По запросу
15
Bolt, Flange art. 95022-06014-00
По запросу
16
Band, Battery art. 5JJ-82131-00-00
По запросу
17
Bolt art. 97080-08020-00
По запросу
18
Nut art. 90179-08015-00
По запросу
19
Реле стартера Yamaha art. 5B4-81940-00-00
По запросу
20
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
21
Болт Yamaha art. 95022-06008-00
от 168 ₽
22
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
23
Реле Yamaha art. 8DM-81950-11-00
По запросу
24
Power Strg. Cont. Unit Assy art. B4J-859A0-00-00
По запросу
25
Bolt, Flange Deep Recess art. 95D32-06016-00
По запросу
