модель 2021 года
- Модель Wolverine X2
- Код модели WOLVERINE X2 EPS (YXE85WPAMS)

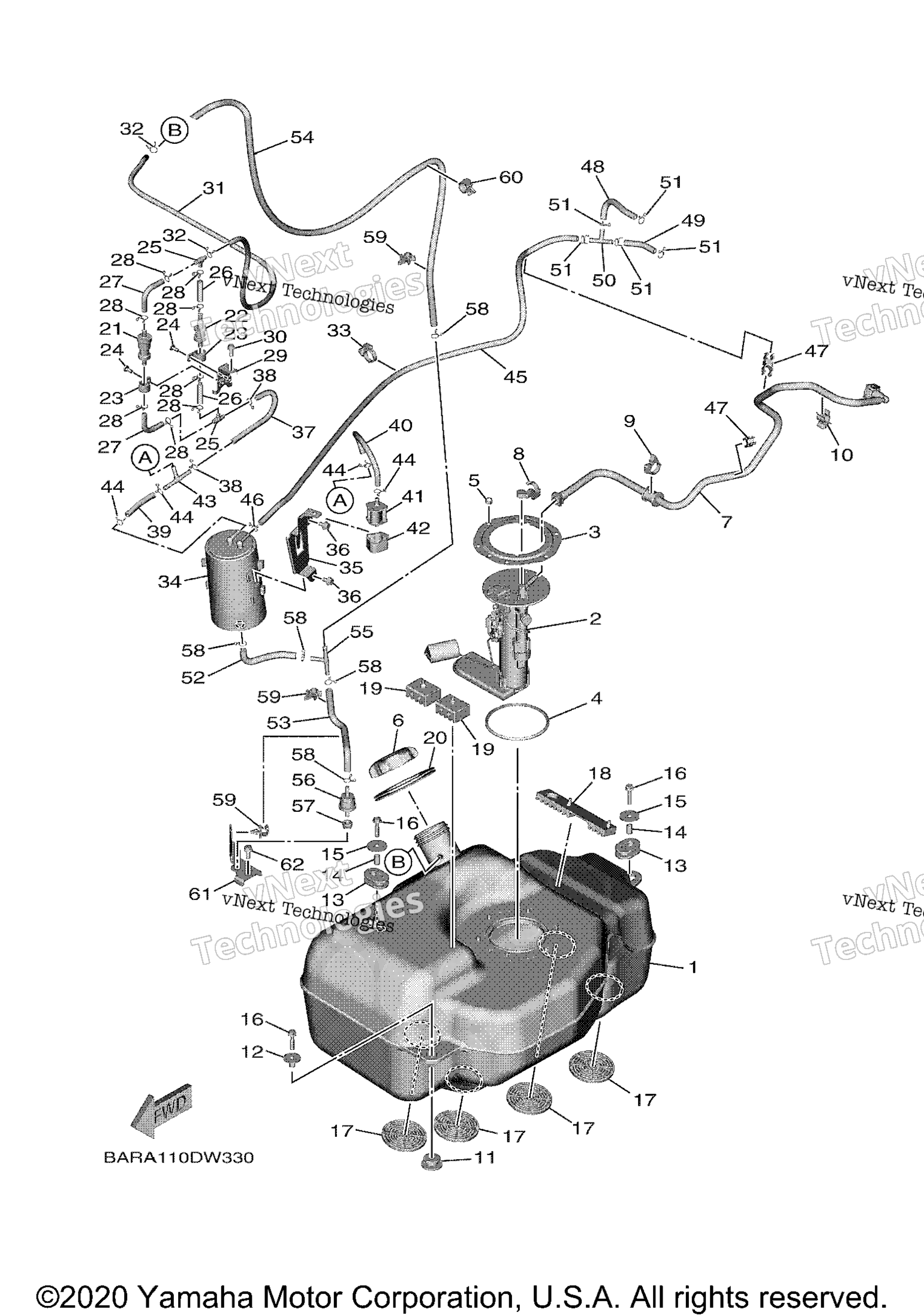

Схема топливного бака для WOLVERINE X2 EPS (YXE85WPAMS)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BG4-F4110-01-00
По запросу
2
Fuel Pump Comp art. B4J-13907-00-00
По запросу
3
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
4
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
Cap Assy art. BB5-24610-00-00
По запросу
7
Pipe, Fuel 1 art. BG4-13971-01-00
По запросу
8
Зажим Yamaha art. 90464-14004-00
По запросу
9
Зажим Yamaha art. 90464-20010-00
По запросу
10
Clamp art. 90464-12015-00
По запросу
11
Grommet art. 90480-18016-00
По запросу
12
Втулка Yamaha art. 90387-07021-00
По запросу
13
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
14
Collar art. 90387-061V1-00
По запросу
15
Washer, Plate art. 90201-065G8-00
По запросу
16
Болт Yamaha art. 95817-06030-00
от 525 ₽
17
Damper, Locating 1 art. 2MB-F4181-00-00
По запросу
18
Damper, Locating 1 art. 2HC-F4181-00-00
По запросу
19
Damper, Locating 2 art. 2MB-F4182-00-00
По запросу
20
Cover, Fuel Inlet art. BG4-K8272-00-00
По запросу
21
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
22
Roll Over Valve Assy art. 25H-24180-00-00
По запросу
23
Зажим Yamaha art. 90464-15014-00
По запросу
24
Винт Yamaha art. 98907-05012-00
По запросу
25
Way 3 art. 90413-06031-00
По запросу
26
Hose (L41) art. 90445-09832-00
По запросу
27
Tube art. 2HC-F4864-00-00
По запросу
28
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
29
Bracket, Canistor art. BAR-F419F-02-00
По запросу
30
Болт Yamaha art. 95022-06012-00
По запросу
31
Hose (L850) art. 90445-09131-00
По запросу
32
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
33
Зажим Yamaha art. 90464-20010-00
По запросу
34
Canister Assy art. 7CC-F4170-02-00
По запросу
35
Canister Holder Assy art. BG4-F4190-00-00
По запросу
36
Bolt, Flange art. 95812-06010-00
от 578 ₽
37
Hose (L200) art. 90445-09044-00
По запросу
38
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
39
Hose (L54) art. 90445-09043-00
По запросу
40
Hose (L200) art. 90445-09044-00
По запросу
41
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
42
Зажим Yamaha art. 3B4-24398-00-00
от 1 090 ₽
43
Way 3 art. 90413-08012-00
По запросу
44
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
45
Hose (L1050) art. 90445-10062-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
Clamp art. 90464-11005-00
По запросу
48
Hose (L110) art. 90445-10829-00
По запросу
49
Hose (L65) art. 90445-10061-00
По запросу
50
Way 3 art. 90413-07007-00
По запросу
51
Clip art. 90467-100A1-00
По запросу
52
Pipe 5 art. BG4-24315-00-00
По запросу
53
Pipe 11 art. BG4-24322-00-00
По запросу
54
Hose (L1010) art. 90445-11100-00
По запросу
55
Way 3 art. 90413-08012-00
По запросу
56
Valve, Check 1 art. BG4-24362-00-00
По запросу
57
Grommet art. 90480-10003-00
По запросу
58
Clip art. 90467-100A1-00
По запросу
59
Зажим art. 90464-14M55-00
По запросу
60
Зажим Yamaha art. 90464-16006-00
По запросу
61
Bracket 1 art. BG4-F148U-00-00
По запросу
62
Bolt, Flange art. 90105-06831-00
По запросу
