модель 2021 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 EPS (YXF85WPAMS)

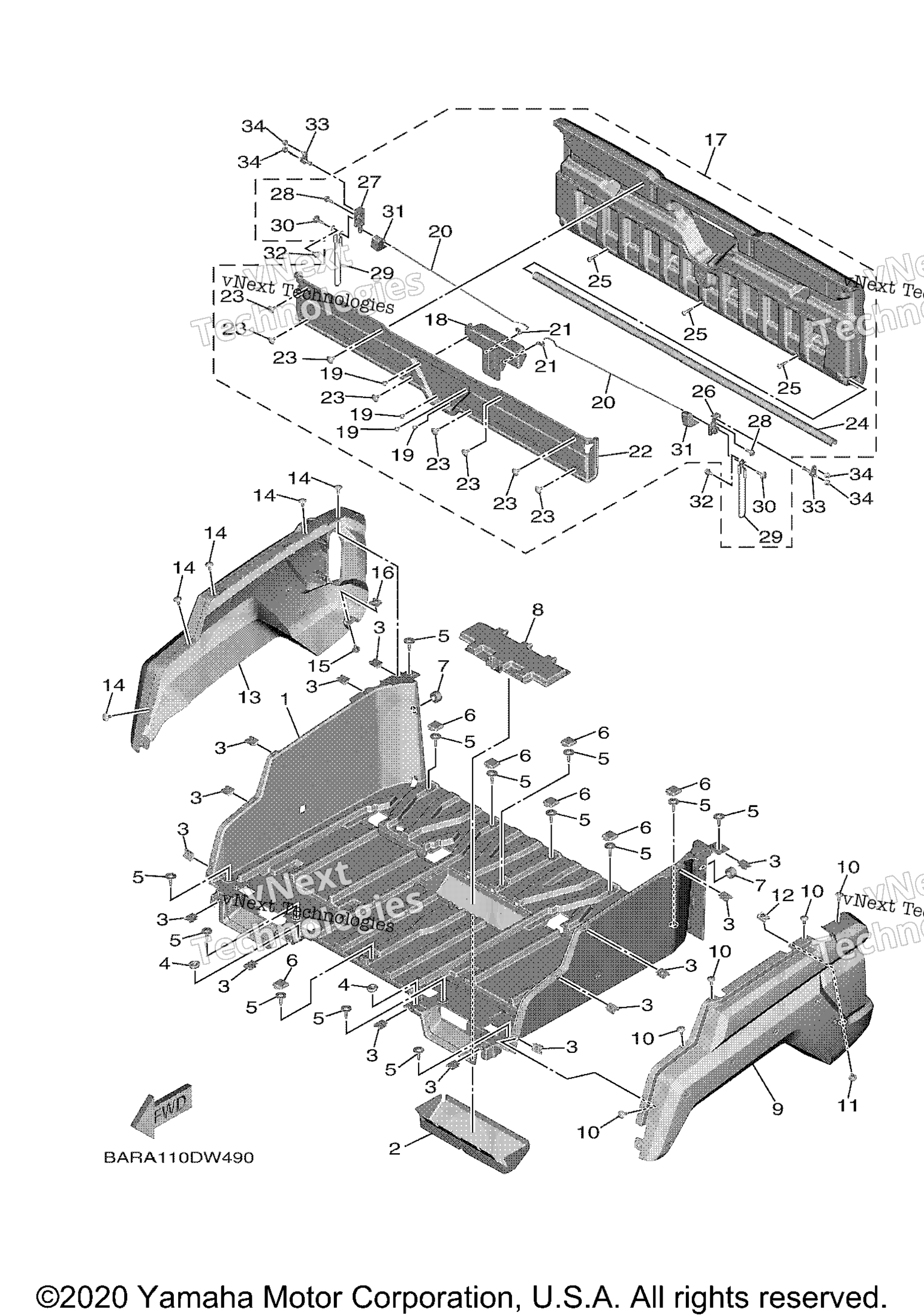

Схема багажника для WOLVERINE X4 EPS (YXF85WPAMS)
Схема
Детали
Номер
Наименование детали
Цена
1
Box art. BG4-F1171-01-00
По запросу
2
Insu., 1 art. B4J-H339E-00-00
По запросу
3
Nut, Spring art. 90183-062A1-00
По запросу
4
Втулка Yamaha art. 90480-01558-00
По запросу
5
Bolt art. 90109-068A5-00
По запросу
6
Cap art. 2MB-F143A-00-00
По запросу
7
.Damper, Seat art. 4XE-F4747-00-00
По запросу
8
Belt, Body Holder art. BG4-F471S-00-00
По запросу
9
Panel, Rear Fender 1 art. BG4-K8191-40-00
По запросу
10
Болт Yamaha art. 90110-06090-00
от 368 ₽
11
Болт Yamaha art. 90109-06202-00
от 882 ₽
12
Nut, Spring art. 90183-062A1-00
По запросу
13
Panel, Rear Fender 2 art. BG4-K8192-40-00
По запросу
14
Болт Yamaha art. 90110-06090-00
от 368 ₽
15
Болт Yamaha art. 90109-06202-00
от 882 ₽
16
Nut, Spring art. 90183-062A1-00
По запросу
17
Rear Storage Lid Comp art. BAR-K810N-10-00
По запросу
18
. .Handle, Latch art. BG4-F389F-02-00
По запросу
19
. Bolt, Button Head art. 92017-06010-00
По запросу
20
. .Rod art. BG4-F8478-00-00
По запросу
21
. .Clip, Cable art. BG4-F2805-00-00
По запросу
22
. .Cover art. BG4-F331G-00-00
По запросу
23
. .Bolt,Hex. Socket Button art. 90111-06181-00
По запросу
24
. .Hinge 2 art. 1XD-F463F-00-00
По запросу
25
. .Screw art. 90149-06846-00
По запросу
26
. .Lock Assy art. BG4-F16A0-00-00
По запросу
27
. .Lock Assy 2 art. BG4-F16B0-00-00
По запросу
28
. Bolt, Flange Deep Recess art. 95D32-06016-00
По запросу
29
. Holder, Cable art. 5UG-K7195-10-00
По запросу
30
. Bolt art. 90109-06171-00
По запросу
31
. .Damper 2 art. BG4-F8416-10-00
По запросу
32
Болт Yamaha art. 90109-06202-00
от 882 ₽
33
Bolt, Stud art. BG4-F4441-00-00
По запросу
34
Nut, Self-Locking art. 95604-06200-00
По запросу
