модель 2021 года
- Модель Wolverine X4
- Код модели WOLVERINE XE EPS SE (YXF85WPZMG)

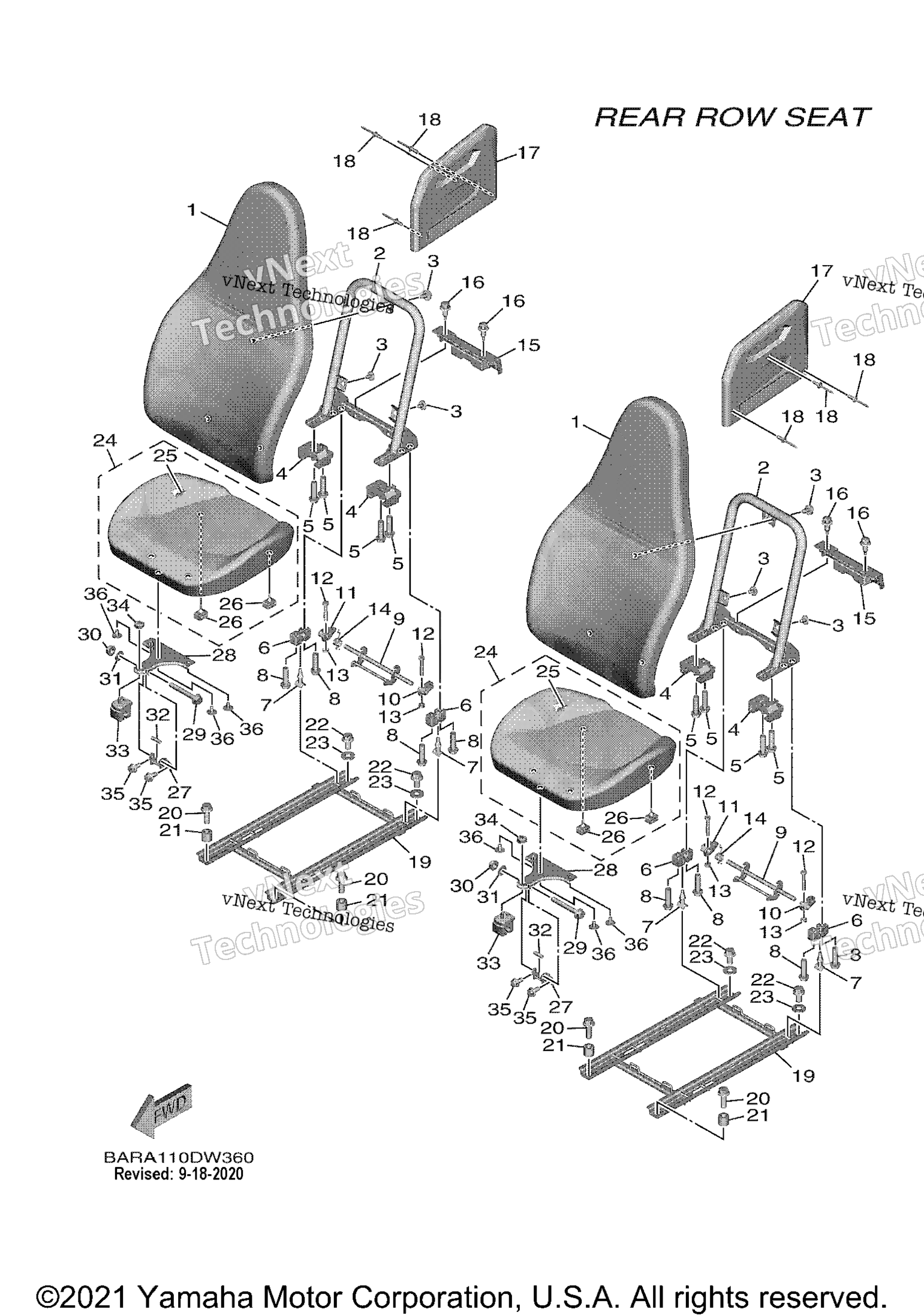

Схема сиденье 3 для WOLVERINE XE EPS SE (YXF85WPZMG)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Back Assy art. BAR-F4790-21-00
По запросу
2
Frame, Seat 3 art. BG4-F473Y-01-00
По запросу
3
Bolt,Hex. Socket Button art. 90111-06180-00
По запросу
4
Slider art. BG4-F386R-01-00
По запросу
5
Bolt, Flange art. 95022-08025-00
По запросу
6
Damper, Locating 1 art. BG4-F1778-10-00
По запросу
7
Damper, Seat art. BAR-F4723-01-00
По запросу
8
Bolt, Flange art. 95022-08030-00
По запросу
9
Latch Assy art. BG4-K7180-01-00
По запросу
10
Cam, 1 art. BG4-F2231-00-00
По запросу
11
Cam, 2 art. BG4-F2232-00-00
По запросу
12
Bolt, Hexagon art. 97022-05030-00
По запросу
13
Гайка Yamaha art. 95380-05600-00
По запросу
14
Seat, Spring art. BG4-F4424-00-00
По запросу
15
Cover, Handle Upper 1 art. BG4-F6143-01-00
По запросу
16
Rivet art. 90269-07805-00
По запросу
17
Cover,2 art. BG4-F475X-00-00
По запросу
18
Rivet, Blind (4.9X16.1) art. 90267-49152-00
По запросу
19
Seat Rail Assy 1 art. BG4-F110B-00-00
По запросу
20
Болт с фланцем Yamaha art. 95817-08025-00
от 987 ₽
21
Collar art. 90387-08258-00
По запросу
22
Болт с фланцем art. 95817-08016-00
По запросу
23
Washer, Plate art. 90201-08048-00
По запросу
24
Seat Assy art. BAR-F4700-20-00
По запросу
25
. . Cover, Seat art. BAR-F4731-20-00
По запросу
26
. Damper 1 art. BG4-F221F-00-00
По запросу
27
Bracket, Hinge art. BG4-F114B-00-00
По запросу
28
Hinge, Seat art. BG4-F4726-00-00
По запросу
29
Bolt, Flange art. 95817-06050-00
По запросу
30
Гайка Yamaha art. 95617-06100-00
от 368 ₽
31
Шайба, пластина art. 90201-06557-00
По запросу
32
Collar art. 90387-068S4-00
По запросу
33
Rubber, Damping art. BG4-F5915-01-00
По запросу
34
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
35
Болт Yamaha art. 95D32-06012-00
По запросу
36
Bolt,Hex. Socket Button art. 90111-06180-00
По запросу
