модель 2021 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS (YXZ10YEXML)

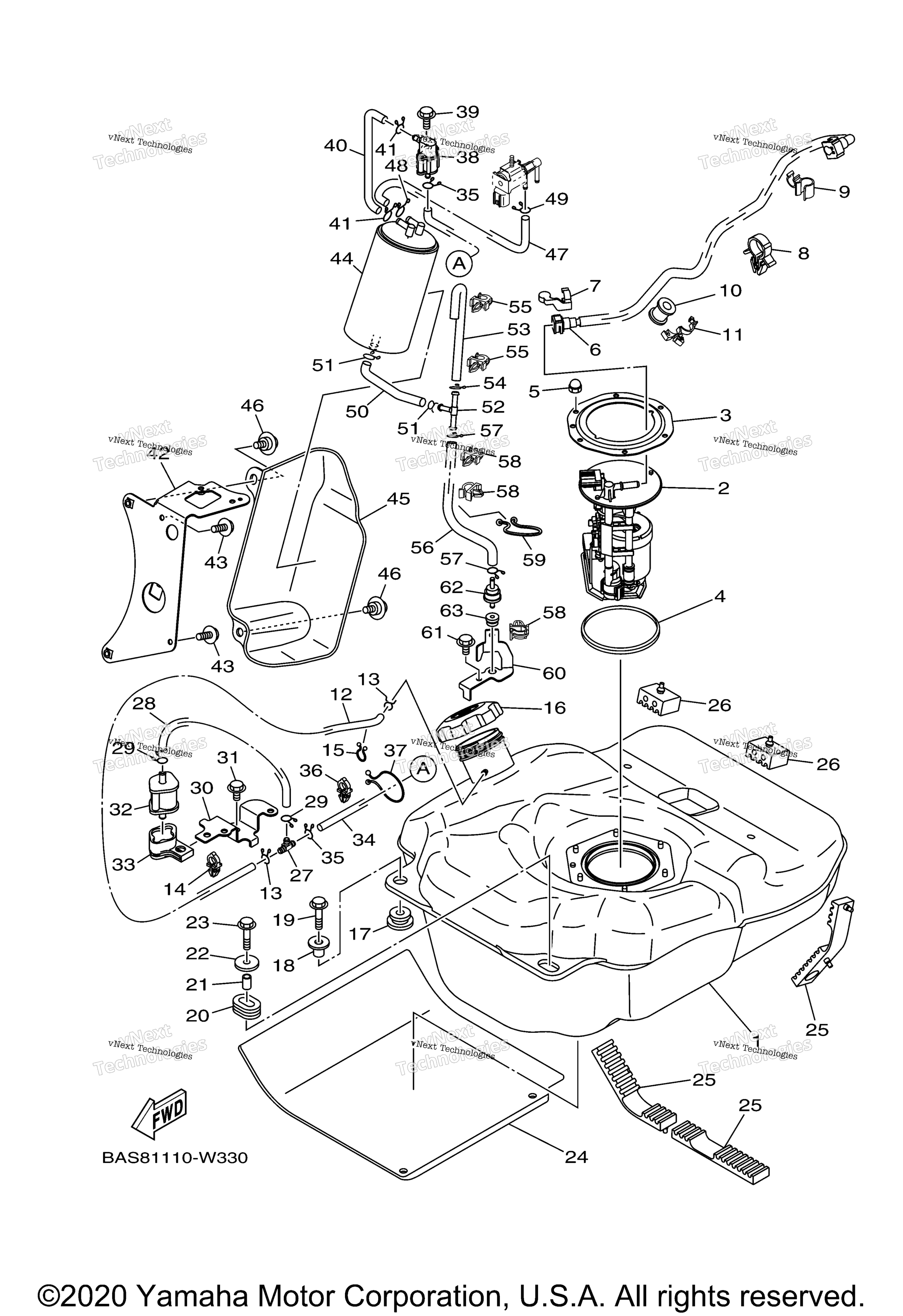

Схема топливного бака для YXZ1000R EPS SS (YXZ10YEXML)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 2HC-F4110-00-00
По запросу
2
Бензонасос Yamaha art. B16-13907-03-00
По запросу
3
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
4
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
Pipe, Fuel 1 art. 2HC-13971-02-00
По запросу
7
Зажим Yamaha art. 90464-14004-00
По запросу
8
Хомут art. 90464-15157-00
По запросу
9
Clamp art. 90464-15007-00
По запросу
10
Grommet art. 90480-20543-00
По запросу
11
Зажим Yamaha art. 90464-20010-00
По запросу
12
Tube 2 art. B5H-F41B5-00-00
По запросу
13
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
14
Clamp art. 90464-12830-00
По запросу
15
Clamp art. 90464-12M48-00
По запросу
16
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
17
Grommet art. 90480-18016-00
По запросу
18
Втулка Yamaha art. 90387-075H4-00
от 1 090 ₽
19
Болт Yamaha art. 95817-06030-00
от 525 ₽
20
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
21
Collar art. 90387-061V1-00
По запросу
22
Washer, Plate art. 90201-065G8-00
По запросу
23
Болт Yamaha art. 95817-06030-00
от 525 ₽
24
Damper, Plate 1 art. 2HC-F414H-01-00
По запросу
25
Damper, Locating 1 art. 2HC-F4181-00-00
По запросу
26
Damper, Locating 2 art. 2MB-F4182-00-00
По запросу
27
.Way 3 art. 90413-06031-00
По запросу
28
Hose art. 90445-09029-00
По запросу
29
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
30
Brkt. 7 art. B5H-F8468-00-00
По запросу
31
Bolt, Flange art. 95812-06012-00
По запросу
32
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
33
Зажим Yamaha art. 3B4-24398-00-00
от 1 090 ₽
34
Hose (L1220) art. 90445-09837-00
По запросу
35
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
36
Clamp art. 90464-12830-00
По запросу
37
Clamp art. 90464-37257-00
По запросу
38
Pipe Joint Assy art. 28P-24380-00-00
По запросу
39
Bolt, Flange art. 95817-06014-00
По запросу
40
Hose 1 art. B5H-F247A-00-00
По запросу
41
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
42
Canister Holder Assy art. B5H-F4190-02-00
По запросу
43
Bolt, Flange art. 95812-06012-00
По запросу
44
Canister Assy art. 7CC-F4170-02-00
По запросу
45
Cover, Canister art. B5H-F419E-00-00
По запросу
46
Болт Yamaha art. 90109-06202-00
от 882 ₽
47
Hose 3 art. B5H-F247C-00-00
По запросу
48
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
49
Clip art. 90467-100A1-00
По запросу
50
Hose (L170) art. 90445-11052-00
По запросу
51
Clip art. 90467-100A1-00
По запросу
52
Way 3 art. 90413-08012-00
По запросу
53
Hose 4 art. B5H-F247D-00-00
По запросу
54
Clip art. 90467-100A1-00
По запросу
55
Зажим art. 90464-14M55-00
По запросу
56
Hose (L400) art. 90445-11053-00
По запросу
57
Clip art. 90467-100A1-00
По запросу
58
Зажим art. 90464-14M55-00
По запросу
59
Clamp art. 90464-44109-00
По запросу
60
Bracket, Hose art. B5H-F2957-00-00
По запросу
61
Bolt, Flange art. 95812-06012-00
По запросу
62
Valve, Check 1 art. BG4-24362-00-00
По запросу
63
Grommet art. 90480-10003-00
По запросу
