модель 2021 года
- Модель YXZ1000
- Код модели YXZ1000R EPS (YXZ10YMXML)

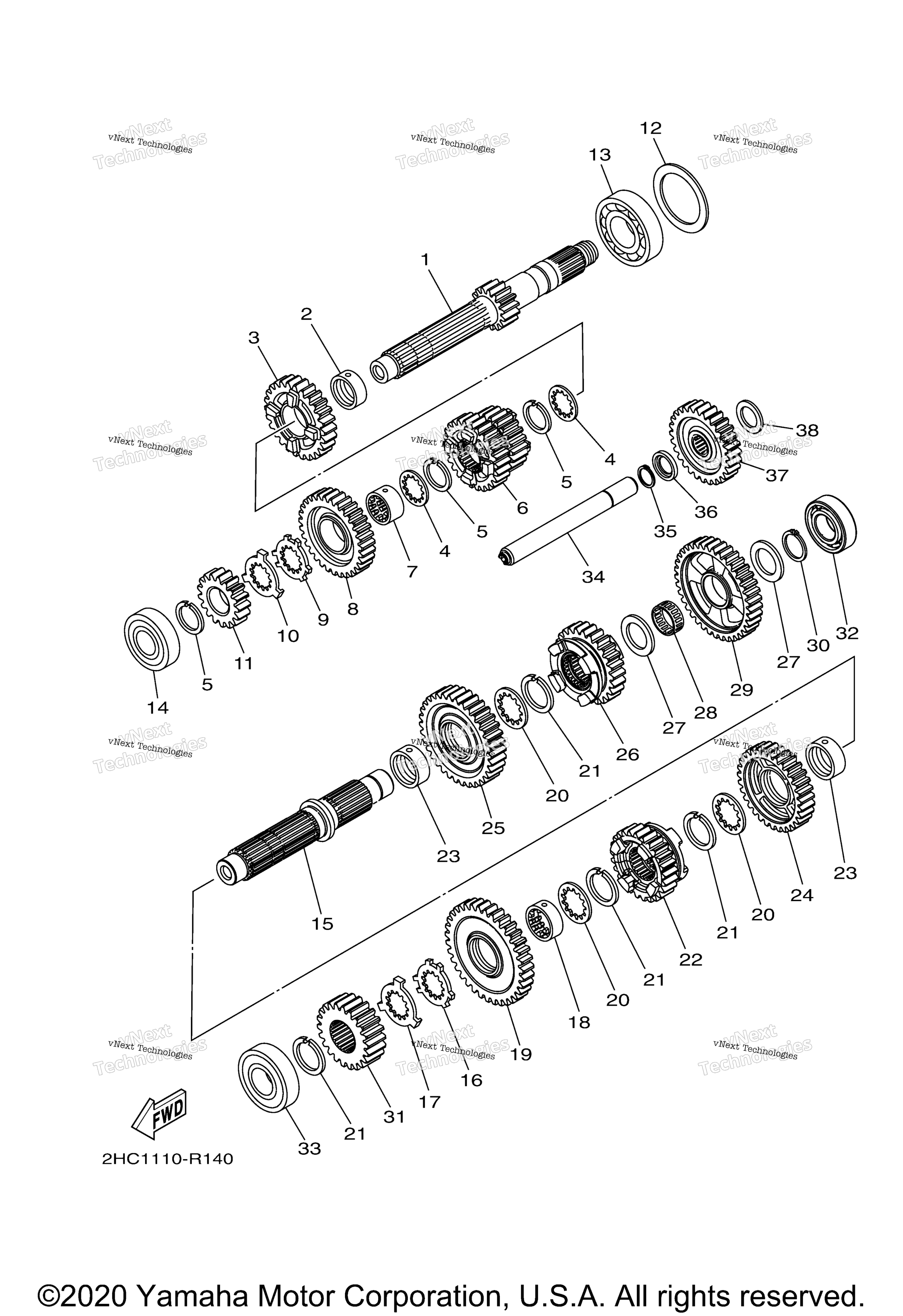

Схема трансмиссии для YXZ1000R EPS (YXZ10YMXML)
Схема
Детали
Номер
Наименование детали
Цена
1
Вал КПП 15 зубьев Yamaha art. 2HC-17411-00-00
По запросу
2
Collar art. 90387-28003-00
По запросу
3
Gear, 4Th Pinion (26T) art. 2HC-17141-00-00
По запросу
4
Washer art. 90209-25011-00
По запросу
5
Circlip art. 93440-28184-00
По запросу
6
Шестерня КПП 26-22 зуба Yamaha art. 2HC-17121-00-00
По запросу
7
Collar art. 90387-25023-00
По запросу
8
Gear, 5Th Pinion (31T) art. 2HC-17151-00-00
По запросу
9
Washer, Claw art. 90214-25004-00
По запросу
10
Washer, Claw art. 90214-25003-00
По запросу
11
Gear,1St Pinion (15T) art. 2HC-17111-10-00
По запросу
12
Washer, Plate art. 90201-51013-00
По запросу
13
Bearing art. 93306-37817-00
По запросу
14
Bearing art. 93306-37215-00
По запросу
15
Axle, Drive art. 2HC-17421-00-00
По запросу
16
Washer, Claw art. 90214-29002-00
По запросу
17
Washer, Claw art. 90214-28002-00
По запросу
18
Collar art. 90387-28004-00
По запросу
19
Gear, 1St Wheel (36T) art. 2HC-17211-10-00
По запросу
20
Washer art. 90209-28008-00
По запросу
21
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
22
Gear, 5Th Wheel (25T) art. B57-17251-00-00
По запросу
23
Collar art. 90387-31003-00
По запросу
24
Gear, 3Rd Wheel (31T) art. B57-17231-00-00
По запросу
25
Gear, 2Nd Wheel (34T) art. B57-17221-00-00
По запросу
26
Gear, 4Th Wheel (25T) art. B57-17241-00-00
По запросу
27
Washer, Plate art. 90201-256K6-00
По запросу
28
Подшипник Yamaha art. 93310-32590-00
По запросу
29
Gear, Reverse Wheel 2 (37T) art. 2HC-17253-00-00
По запросу
30
Circlip art. 93410-25017-00
По запросу
31
Gear, Middle Drive (23T) art. B5H-17582-00-00
По запросу
32
Bearing art. 93306-20595-00
По запросу
33
Bearing art. 93306-30585-00
По запросу
34
Axle, Idle art. 2HC-17432-00-00
По запросу
35
Circlip art. 93410-17037-00
По запросу
36
Retainer, Spring art. 2HC-18473-00-00
По запросу
37
Reverse Wheel Assy (28T) art. 2HC-1724A-00-00
По запросу
38
Washer, Plate art. 90201-17257-00
По запросу
