модель 2023 года
- Модель YXZ1000
- Код модели YXZ1000R SS (YXZ10YEXPL)

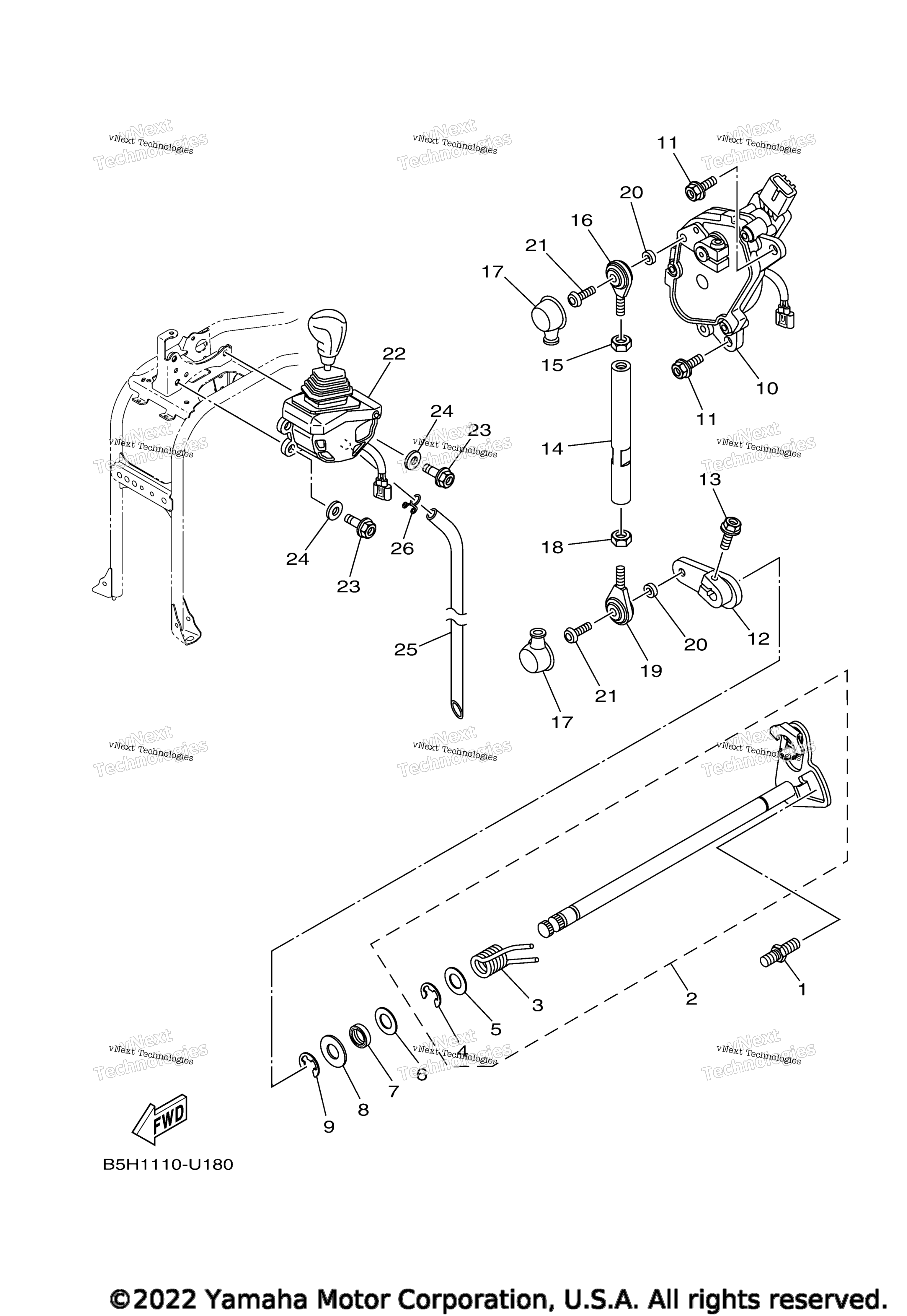

Схема вала переключения передач для YXZ1000R SS (YXZ10YEXPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Stopper, Screw art. 5VK-18127-00-00
По запросу
2
Shift Shaft Assy art. 2HC-18101-00-00
По запросу
3
. .Spring, Torsion art. 90508-32021-00
По запросу
4
Стопорная шайба Yamaha art. 99002-10600-00
По запросу
5
. Washer, Plate art. 90201-127E1-00
По запросу
6
Washer, Plate art. 90201-127E1-00
По запросу
7
Сальник Yamaha art. 93102-12224-00
По запросу
8
Washer, Plate art. 90201-12575-00
По запросу
9
Стопорная шайба Yamaha art. 99002-10600-00
По запросу
10
Shift Actuator Assy art. B57-82450-02-00
По запросу
11
Bolt, Button Head art. 92012-08025-00
По запросу
12
Arm, Shift art. B57-18112-00-00
По запросу
13
Болт Yamaha art. 95022-06020-00
По запросу
14
Rod, Shift art. B57-18115-00-00
По запросу
15
Nut art. 95380-06700-00
По запросу
16
Joint, Rod 1 art. 5LV-18116-00-00
По запросу
17
Cover, Dust art. 4XV-18154-00-00
По запросу
18
Гайка Yamaha art. 90170-06228-00
По запросу
19
.Joint, Rod 2 art. 5LV-18117-00-00
По запросу
20
Collar art. 90387-06106-00
По запросу
21
Bolt, Hexagon Socket Button art. 92012-06020-00
По запросу
22
Shifter Assy art. B57-18300-01-00
По запросу
23
Bolt, Flange art. 90105-08182-00
По запросу
24
Washer art. 92902-08200-00
По запросу
25
Hose (L280) art. 90445-11003-00
По запросу
26
Clip art. 90467-110A3-00
По запросу
