модель 2024 года
- Модель YXZ1000
- Код модели YXZ1000R SS (YXZ10YEXRL)

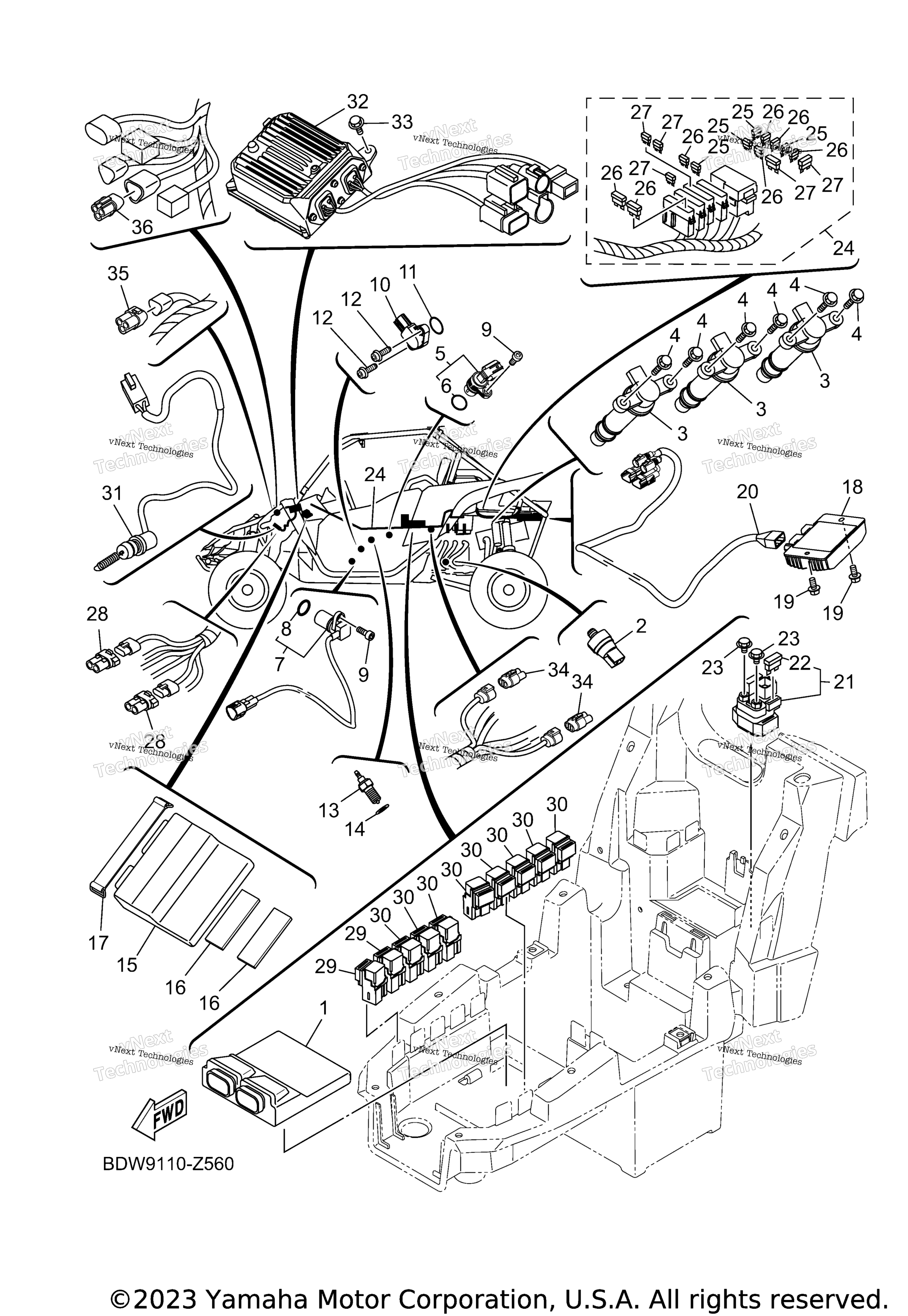

Схема электрооборудования 1 для YXZ1000R SS (YXZ10YEXRL)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. BDW-8591A-00-00
По запросу
2
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
3
Ignition Coil Assy art. 2HC-82310-00-00
По запросу
4
Bolt, Flange Deep Recess art. 95D32-06025-00
По запросу
5
Sensor, Speed art. 1TP-83755-00-00
от 1 790 ₽
6
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
7
Sensor, Speed art. 3D8-83755-01-00
По запросу
8
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
9
Болт Yamaha art. 91317-06016-00
По запросу
10
Sensor, Gear Position art. BDW-85899-00-00
По запросу
11
O-Ring art. 93210-17008-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
13
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
14
Прокладка art. 90430-10148-00
По запросу
15
Motor Control Unit Assy art. BDW-86510-10-00
По запросу
16
Damper art. 1HP-H2176-01-00
По запросу
17
Band, Battery art. 2T4-82131-00-00
По запросу
18
Generator Control Unit art. BDW-81963-00-00
По запросу
19
Болт с фланцем art. 95817-08016-00
По запросу
20
Wire, Sub Lead art. BDW-82583-00-00
По запросу
21
Starter Relay Assy (Rc19-077A) art. 4D3-81940-00-00
По запросу
22
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
23
Болт Yamaha art. 95022-06008-00
от 168 ₽
24
Wire Harness Assy art. BDW-H2590-11-00
По запросу
25
Предохранитель 15А art. 67F-82151-50-00
По запросу
26
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
27
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
28
Connector art. B5H-82378-00-00
По запросу
29
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
30
Реле Yamaha art. 8DM-81950-11-00
По запросу
31
Stop Switch Assy art. B90-82530-01-00
По запросу
32
Power Strg. Cont. Unit Assy art. B5H-859A0-00-00
По запросу
33
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
34
Connector art. B57-82378-00-00
По запросу
35
Connector art. 8CR-82378-00-00
По запросу
36
Connector art. B5H-82529-00-00
По запросу
37
. . Fuse (40A) art. BDW-82151-A0-00
По запросу
38
. . Fuse (70A) art. BDW-82151-D0-00
По запросу
