модель 2002 года
- Модель ULTRA 130
- Код модели JET SKI ULTRA 130 D.I. (JH1100-B2)

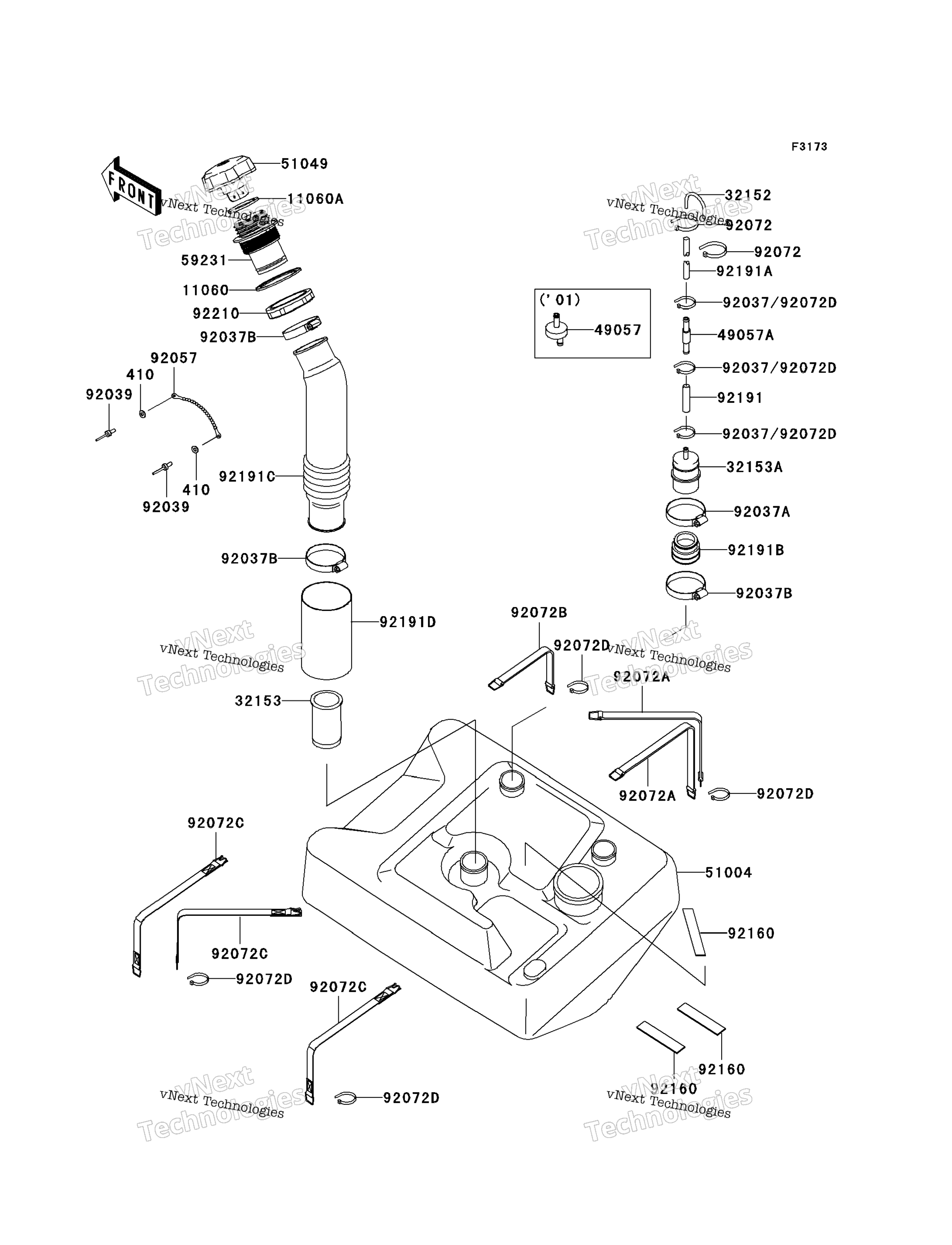

Схема топливного бака для JET SKI ULTRA 130 D.I. (JH1100-B2)
Схема
Детали
Номер
Наименование детали
Цена
410
W-PLAIN-S,3MM art. 410S0300
По запросу
11060
GASKET,FUEL-FILLER art. 11060-3780
По запросу
11060
GASKET,FUEL-CAP art. 11060-3790
По запросу
32152
PIPE art. 32152-3705
По запросу
32153
PIPE art. 32153-3713
По запросу
32153
PIPE art. 32153-3714
По запросу
49057
VALVE-RELIEF art. 49057-0002
По запросу
51004
TANK-FUEL art. 51004-3734
По запросу
51049
CAP-TANK,FUEL art. 51049-3722
По запросу
59231
FILLER art. 59231-3723
По запросу
92037
CLAMP art. 92037-1173
По запросу
92037
CLAMP art. 92037-3009
По запросу
92037
CLAMP art. 92037-3738
По запросу
92039
RIVET,3.2X8 art. 92039-3763
По запросу
92057
CHAIN,L=250 art. 92057-3708
По запросу
92072
BAND,L=188 art. 92072-1239
По запросу
92072
BAND art. 92072-3845
По запросу
92072
BAND art. 92072-3846
По запросу
92072
BAND art. 92072-3847
По запросу
92072
BAND,L=99 art. 92072-3871
По запросу
92160
DAMPER,WATER MUFFLER art. 92160-3840
По запросу
92191
TUBE,5.8X10.8X100 art. 92192-1513
По запросу
92191
TUBE,5.8X10.8X570 art. 92191-3829
По запросу
92191
TUBE art. 92191-3832
По запросу
92191
TUBE,FUEL TANK-FILLER art. 92191-3851
По запросу
92191
TUBE,86X89X150 art. 92191-3890
По запросу
92210
NUT,FILLER art. 92210-3751
По запросу
