модель 2004 года

Модель STX-15F

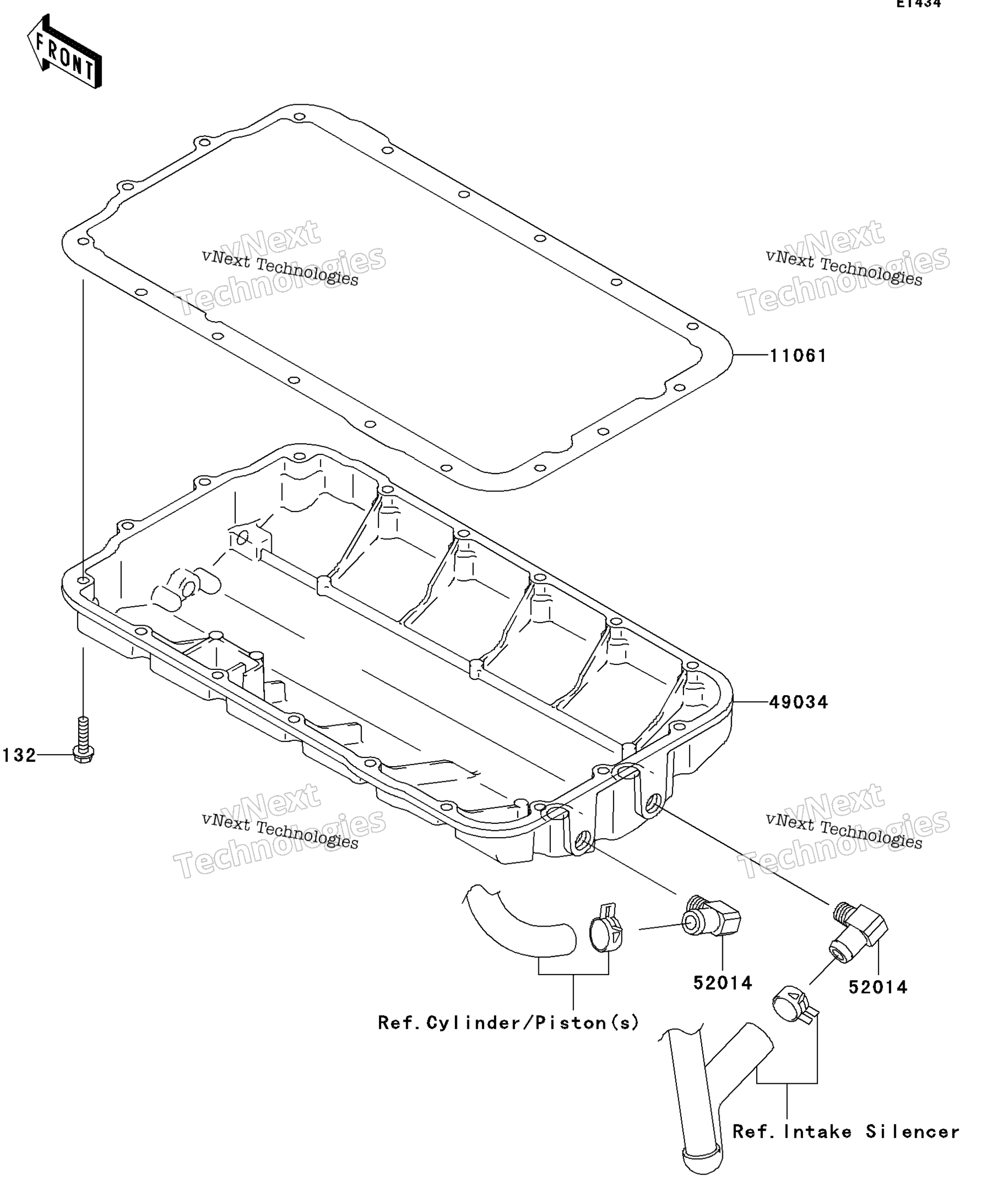

Схема масляный поддон для JET SKI STX-15F (JT1500-A1)

Код модели JET SKI STX-15F (JT1500-A1)

Схема

Детали

масляный поддон

Номер

Наименование детали

Цена

132

BOLT-FLANGED-SMALL art. 132BD0625

По запросу

11061

GASKET,OIL PAN art. 11061-3710

По запросу

49034

PAN-OIL art. 49034-3702

По запросу

52014

ELBOW art. 52014-3717

По запросу
