модель 2021 года
- Модель ULTRA LX
- Код модели Ultra LX (JT1500KMFNN)

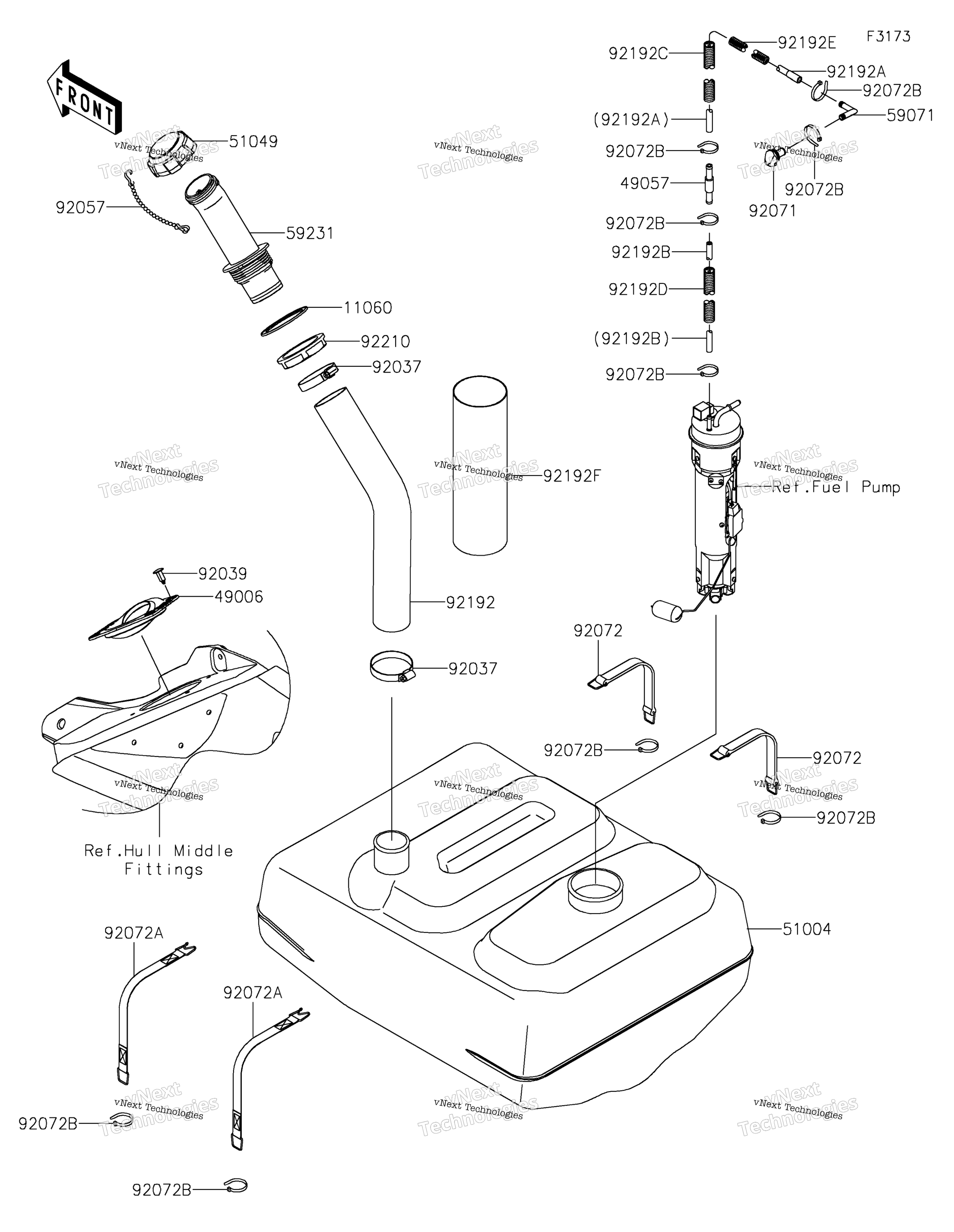

Схема топливного бака для Ultra LX (JT1500KMFNN)
Схема
Детали
Номер
Наименование детали
Цена
11060
GASKET,FUEL-FILLER art. 11060-3780
По запросу
49006
BOOT art. 49006-3719
По запросу
49057
VALVE-RELIEF art. 49057-0002
По запросу
51004
TANK-FUEL art. 51004-0710
По запросу
51049
CAP-TANK,FUEL art. 51049-0713
По запросу
59071
JOINT art. 59071-3736
По запросу
59231
FILLER,FUEL TANK art. 59231-3727
По запросу
92037
CLAMP art. 92037-3738
По запросу
92039
RIVET art. 92039-3788
По запросу
92057
CHAIN,COVER,L=100 art. 92057-3704
По запросу
92071
GROMMET art. 92071-3841
По запросу
92072
BAND art. 92072-3845
По запросу
92072
BAND,L=100.08 art. 92072-3882
По запросу
92072
BAND art. 92072-3847
По запросу
92192
TUBE,FUEL TANK-FILLER art. 92192-1044
По запросу
92192
TUBE,5.8X10.8X1000 art. 92192-1515
По запросу
92192
TUBE,5.8X11X100 art. 92192-1795
По запросу
92192
TUBE,CORRUGATED,15.3X20.6X650 art. 92192-3748
По запросу
92192
TUBE,CORRUGATED,L=120 art. 92192-3749
По запросу
92192
TUBE,CORRUGATED,L=350 art. 92192-3788
По запросу
92192
TUBE,86X89X300 art. 92192-3822
По запросу
92210
NUT,FUEL FILLER art. 92210-3802
По запросу
