модель 1996 года
- Модель GSX
- Код модели GSX, 5620

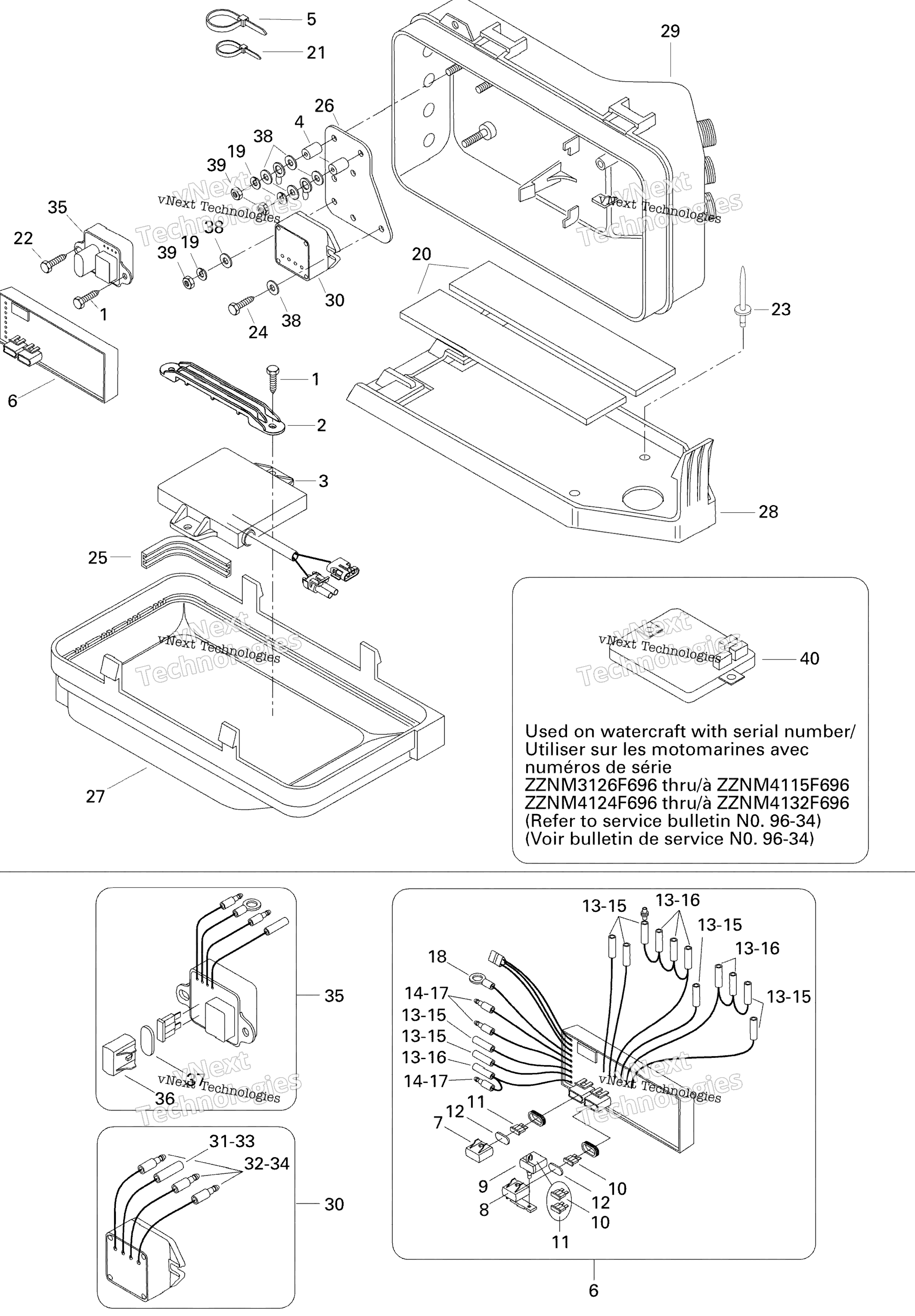

Схема электрооборудования System для GSX, 5620
Схема
Детали
Номер
Наименование детали
Цена
1
Hex. Screw M6.3 x 16 art. 211000012
По запросу
2
Module Support art. 278000611
По запросу
3
Electronic Module Ass‘y (Cover) art. 278000858
По запросу
4
Spacer art. 278000644
По запросу
5
Стяжка 142 мм BRP art. 293750002
По запросу
6
ELECTRONIC MODULE ASS’Y Includes 6 to 18 art. 278000897
По запросу
7
Fuse Cap art. 278001326
По запросу
8
FUSE CAP art. 278000378
По запросу
9
Fuse Holder art. 278000379
По запросу
10
Предохранитель плавкий, 5А BRP art. 278000344
По запросу
11
Fuse, 15 Amperes art. 278000343
По запросу
12
Прокладка Can Am art. 278000805
от 420 ₽
13
Электрическая клемма "мама" BRP art. 278001009
По запросу
14
Male Terminal art. 278000230
По запросу
15
Insulating Sheath art. 278001007
По запросу
16
Insulated Sheath art. 278000770
По запросу
17
Чехол клеммы проводки Sea Doo art. 278001008
По запросу
18
Ring Terminal art. 278000300
По запросу
19
Контр - шайба BRP art. 234161601
от 221 ₽
20
Rubber Strip art. 293830012
По запросу
21
Хомут пластиковый BRP art. 293750001
от 168 ₽
22
Self Tapping Screw M6.3 x 25 art. 209462540
По запросу
23
Заклепка BRP art. 293150037
По запросу
24
HEX. FLANGED SCREW 1/4-20 X 1/2 art. 211000036
По запросу
25
Gasket art. 278000181
По запросу
26
Mounting Plate art. 278000615
По запросу
27
Electric Box Cover art. 278000786
По запросу
28
Box Support art. 278000780
По запросу
29
Electric Box Base art. 278001085
По запросу
30
Rectifier Ass’y Includes 30 to 34 art. 278000443
По запросу
31
Электрическая клемма "мама" BRP art. 278001009
По запросу
32
Male Terminal art. 278000230
По запросу
33
Insulating Sheath art. 278001007
По запросу
34
Чехол клеммы проводки Sea Doo art. 278001008
По запросу
35
Relay Ass‘y Includes 35 to 37 art. 278000656
По запросу
36
FUSE CAP art. 278000378
По запросу
37
Прокладка Can Am art. 278000805
от 420 ₽
38
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
39
Гайка Can Am art. 232061600
от 263 ₽
40
Electronic Module (Refer to Serv Bull N0 Used on PWC with serial number ZZNM3126F696 thru ZZNM4115F696, ZZNM4124F696 thru ZZNM4132F696 art. 278001047
По запросу
