модель 1996 года
- Модель XP
- Код модели XP, 5859

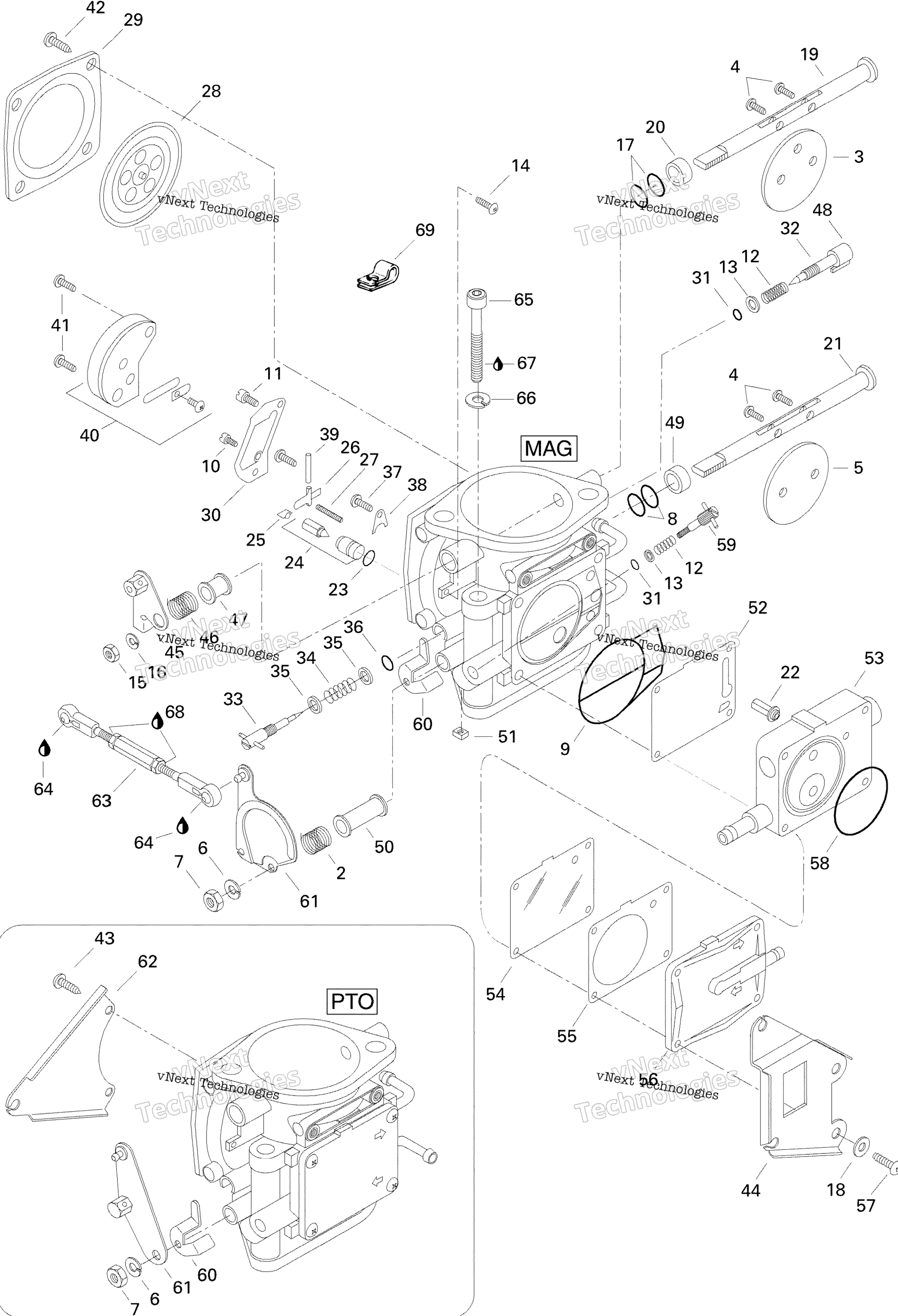

Схема карбюратора Mag для XP, 5859
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Ass’y MAG Side Includes 1 to 62 art. 270500284
По запросу
2
Spring art. 270500097
По запросу
3
Not Available As Spare Part - Choke Valve art. XXXX
По запросу
4
Not Available As Spare Part - Screw art. XXXX
По запросу
5
Not Available As Spare Part - Throttle Valve art. XXXX
По запросу
6
SPRING WASHER art. 270500011
По запросу
7
Nut art. 270500012
По запросу
8
Sealing Ring art. 270500222
По запросу
9
Прокладка карбюратора Sea Doo art. 270500104
По запросу
10
Pilot Jet 70 art. 270500175
По запросу
11
MAIN JET 142.5 art. 270500209
По запросу
12
SPRING art. 270500091
По запросу
13
Washer art. 270500136
По запросу
14
Screw art. 270500228
По запросу
15
NUT art. 270500229
По запросу
16
Spring Washer art. 270500230
По запросу
17
SEALING RING art. 270500234
По запросу
18
Washer art. 270500139
По запросу
19
Not Available As Spare Part - Choke Shaft Ass’y art. XXXX
По запросу
20
RING art. 270500239
По запросу
21
Not Available As Spare Part - Throttle Shaft Ass’y art. XXXX
По запросу
22
Топливный фильтр Sea Doo art. 270500115
от 2 205 ₽
23
Кольцо резиновое BRP art. 270500127
По запросу
24
Needle Valve 1.5 art. 270500241
По запросу
25
CLIP art. 270500129
По запросу
26
NEEDLE VALVE LEVER art. 270500128
По запросу
27
SPRING art. 270500267
По запросу
28
Диафрагма карбюратора Sea Doo art. 270500132
от 5 817 ₽
29
COVER art. 270500133
По запросу
30
GASKET art. 270500131
По запросу
31
O-RING art. 270500144
По запросу
32
Adjuster Screw art. 270500113
По запросу
33
IDLE ADJUSTING SCREW art. 270500020
По запросу
34
SPRING art. 270500019
По запросу
35
Washer art. 270500018
По запросу
36
Кольцо резиновое карбюратора BRP art. 270500119
По запросу
37
Screw And Spring Washer art. 270500155
По запросу
38
PLATE art. 270500125
По запросу
39
Pin art. 270500038
По запросу
40
Клапан Sea Doo art. 270500124
от 5 922 ₽
41
Винт Sea Doo art. 270500123
от 1 239 ₽
42
Screw art. 270500243
По запросу
43
Not Available As Spare Part - Not available for this carburetor art. XXXX
По запросу
44
Bracket art. 270500270
По запросу
45
Choke lever art. 270500271
По запросу
46
SPRING art. 270500248
По запросу
47
Ring art. 270500110
По запросу
48
Cap art. 270500154
По запросу
49
Ring art. 270500221
По запросу
50
RING art. 270500192
По запросу
51
Nut art. 270500249
По запросу
52
Прокладка карбюратора Sea Doo art. 270500103
от 2 048 ₽
53
Body Pump Ass’y art. 270500269
По запросу
54
Диафрагма карбюратора Sea Doo art. 270500106
По запросу
55
Gasket art. 270500146
По запросу
56
PUMP COVER art. 270500108
По запросу
57
Screw art. 270500224
По запросу
58
Кольцо резиновое Sea Doo art. 270500102
По запросу
59
Adjuster Screw art. 270500288
По запросу
60
Throttle Lever art. 270500142
По запросу
61
Throttle Lever Ass’y art. 270500266
По запросу
62
Not Available As Spare Part - Not available for this carburetor art. XXXX
По запросу
63
Carburator Linkage Rod art. 270500256
По запросу
64
Смазка синтетическая для водомета Sea Doo art. 293550010
По запросу
65
Screw Allen M8 x 75 art. 215987560
По запросу
66
Washer Lock 8 mm art. 234180602
По запросу
67
Lubrifiant - Deoxit, 250 ml art. 293800060
По запросу
68
Sealant LOCTITE 222MS art. 413703400
По запросу
69
Clip art. 293850018
По запросу
