модель 2001 года
- Модель LRV
- Код модели LRV, 5697

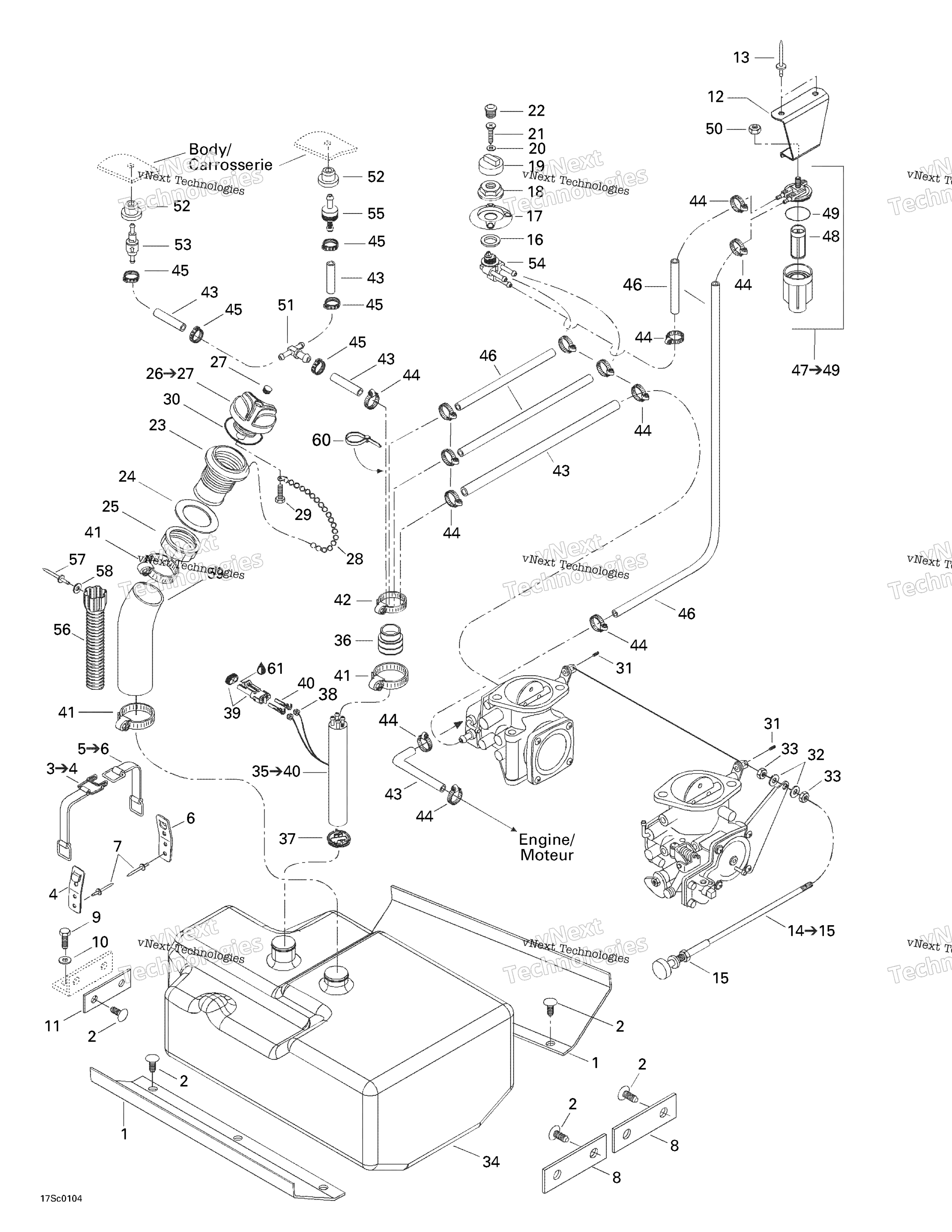

Схема топливной системы для LRV, 5697
Схема
Детали
Номер
Наименование детали
Цена
1
Pad Rubber art. 204050298
По запросу
2
Клипса черная BRP art. 293730006
По запросу
3
Strap Includes 3 - 4. art. 293850037
По запросу
4
STRAP CLIP art. 293850024
По запросу
5
Fuel Tank Strap Includes 5 - 6. art. 293850026
По запросу
6
STRAP CLIP art. 293850024
По запросу
7
Заклепка BRP art. 293150008
По запросу
8
Rubber Pad art. 292000415
По запросу
9
Болт BRP art. 207162060
По запросу
10
Flat Washer M6, Stainless art. 234062600
По запросу
11
Rubber Pad art. 293830055
По запросу
12
FUEL FILTER SUPPORT art. 275500287
По запросу
13
Pop Rivet 3/16" art. 293150039
По запросу
14
Choke Cable Includes 14 - 15. art. 204250153
По запросу
15
NUT-HEXAGONAL HI-LEX art. 211100030
По запросу
16
GASKET art. 293250004
По запросу
17
Fuel Valve Plate art. 275500285
По запросу
18
HEX. PLASTIC NUT art. 212100009
По запросу
19
FUEL VALVE KNOB art. 275500299
По запросу
20
Flat Washer 4 mm art. 234040600
По запросу
21
PHILLIPS SCREW M4 X 8 art. 208640860
По запросу
22
Black, Cap art. 275500241
По запросу
23
Filler Neck art. 275500247
По запросу
24
Прокладка BRP art. 293250029
По запросу
25
Гайка BRP art. 211100012
По запросу
26
Крышка бензобака Sea Doo art. 275500430
По запросу
27
Заглушка BRP art. 293000034
По запросу
28
Oil Cap Chain art. 275500015
По запросу
29
Болт самонарезной K40 x 10 BRP art. 241140060
от 263 ₽
30
Gasket art. 293250211
По запросу
31
Болт М4х6 Sea Doo art. 206540660
По запросу
32
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
33
Hex. Nut M6 art. 232160600
По запросу
34
Fuel Tank art. 204560158
По запросу
35
BAFFLE Includes 35 - 40. art. 275500472
По запросу
36
Tube Adapter art. 275500111
По запросу
37
FUEL FILTER art. 275500397
По запросу
38
Диэлектрический колпачок BRP art. 278000218
По запросу
39
Разъем для подключения аксессуаров BRP art. 278000220
По запросу
40
Электрическая клемма "мама" BRP art. 278000223
от 473 ₽
41
Tridon Clamp art. 293650023
По запросу
42
Tridon Clamp art. 293650035
По запросу
43
HOSE-6MM. 5000MM LONG art. 219704396
По запросу
44
Хомут BRP art. 293650170
По запросу
45
Хомут обжимной Can Am art. 293650042
от 473 ₽
46
HOSE 8 MM art. 275500345
По запросу
47
FUEL FILTER ASS’Y Includes 47 - 49. art. 275500358
По запросу
48
FUEL FILTER art. 275500089
По запросу
49
Кольцо резиновое Sea Doo art. 275500090
По запросу
50
Гайка Can Am art. 232561600
от 263 ₽
51
T-Fitting art. 293710024
По запросу
52
Уплотнитель BRP art. 293720029
По запросу
53
CHECK VALVE art. 275500479
По запросу
54
Fuel Valve art. 275500400
По запросу
55
Клапан BRP Can-Am Ski-Doo SeaDoo art. 275500398
По запросу
56
Internal Filler Neck Hose art. 275500757
По запросу
57
Rivet 1/8” art. 293150057
По запросу
58
Flat Washer M3, Stainless art. 234032600
По запросу
59
Filler Neck Hose art. 204250135
По запросу
60
Tie-Rap 180 mm art. 414115200
По запросу
61
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
