модель 2002 года
- Модель GTX
- Код модели GTX, 5587/5588

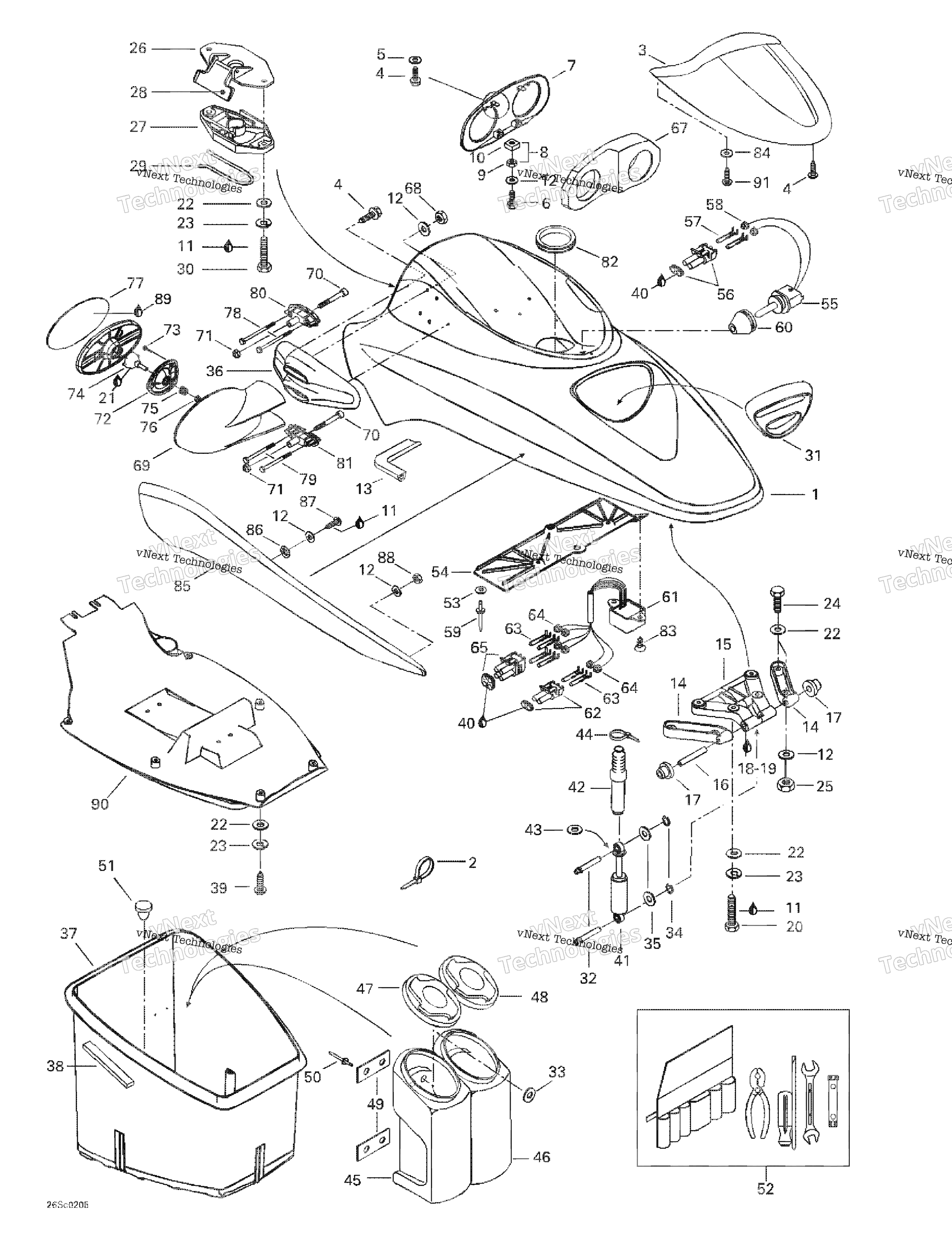

Схема передней части Storage Compartment для GTX, 5587/5588
Схема
Детали
Номер
Наименование детали
Цена
0
Support (Mirror) LH art. 269501084
По запросу
0
RH Moulding art. 269500713
По запросу
0
Mirror LH Ass’y art. 269501080
По запросу
0
LH HINGE art. 269700023111
По запросу
1
Storage Cover Upper art. 269501058
По запросу
2
Стяжка 142 мм BRP art. 293750002
По запросу
3
Deflector art. 269501060
По запросу
4
Болт K40 X 16 BRP art. 241141660
от 221 ₽
5
Шайба BRP art. 234041600
По запросу
6
Болт M6 X 25 BRP art. 207162560
По запросу
7
DASH BOARD Includes 7 - 10. art. 269500588
По запросу
8
Гайка закладная BRP art. 269500725
от 578 ₽
9
Гайка Can Am art. 232561600
от 263 ₽
10
Гайка 6 мм BRP art. 269500252
По запросу
11
Loctite 243, 10 ml art. 293800060
По запросу
12
Flat Washer M6, Stainless art. 234062600
По запросу
13
Was 293250047 Neoprene Seal ( 3 M/pac ) art. 219704371
По запросу
14
RH HINGE art. 269700022111
По запросу
15
Пластина BRP art. 269700038
По запросу
16
AXLE art. 269700024
По запросу
17
CUSHION art. 293350016
По запросу
18
Loctite 648, 10 ml art. 219703000
По запросу
19
Was 293800041 Loctite Primer 7649 art. 219704458
По запросу
20
Болт BRP art. 207162060
По запросу
21
Смазка синтетическая для водомета Sea Doo art. 293550010
По запросу
22
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
23
Контр - шайба BRP art. 234161601
от 221 ₽
24
Болт BRP art. 207063560
По запросу
25
Гайка Can Am art. 232561600
от 263 ₽
26
Замок сиденья BRP art. 269700109
По запросу
27
Замок сиденья BRP art. 269700109
По запросу
28
Замок сиденья BRP art. 269700109
По запросу
29
Пружина защелки сиденья BRP art. 269700017
По запросу
30
Болт M6 X 25 BRP art. 207162560
По запросу
31
Intake Grille art. 269500746
По запросу
32
SHORT PIN art. 211400006
По запросу
33
Flat Washer M3, Stainless art. 234032600
По запросу
34
CIRCLIP art. 293370008
По запросу
35
Шайба 8 мм Can Am art. 234081600
от 168 ₽
36
Support (Mirror) RH art. 269501082
По запросу
37
Storage Tray Includes 37 - 38. art. 269500269
По запросу
38
GASKET PAC = 1.0m art. 293250008
По запросу
39
SCREW-PAN HD.PH.DIN.7985A-A2 art. 208661660
По запросу
40
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
41
Амортизатор Sea Doo art. 269500261
от 8 012 ₽
42
BELLOW art. 291000919
По запросу
43
Washer art. 211200034
По запросу
44
Хомут пластиковый BRP art. 293750001
от 168 ₽
45
EXTINGUISHER HOUSING art. 269500606
По запросу
46
Housing Storage art. 269500606
По запросу
47
Extinguisher Cap art. 269501939
По запросу
48
Storage Cap art. 269500604
По запросу
49
GASKET art. 293250037
По запросу
50
Pop Rivet 1/8’’ art. 293150033
По запросу
51
Заглушка пластика BRP art. 293830005
По запросу
52
Owners Tool Kit art. 295500783
По запросу
53
Шайба BRP art. 234051500
По запросу
54
Mounting Plate art. 278000857
По запросу
55
Датчик воздуха Sea Doo art. 270600000
от 9 020 ₽
56
Разъем BRP art. 278001005
По запросу
57
Разъем электрический Can Am art. 278000998
По запросу
58
Сальник проводки Sea Doo art. 278000999
По запросу
59
Заклепка BRP art. 293150008
По запросу
60
Insulator art. 270001054
По запросу
61
Compass Includes 61 - 65. art. 278001243
По запросу
62
Разъем для подключения аксессуаров BRP art. 278000220
По запросу
63
Электрическая клемма "мама" BRP art. 278000223
от 473 ₽
64
Диэлектрический колпачок BRP art. 278000218
По запросу
65
MALE CONNECTOR, 4 CIRCUITS art. 278000891
По запросу
66
Винт BRP art. 211000098
По запросу
67
GAUGE SUPPORT art. 269500585
По запросу
68
Гайка Can Am art. 232561600
от 263 ₽
69
Mirror RH Ass’y Includes 69 - 79. art. 269501068
По запросу
70
Socket Head Screw M8 X 75 art. 205087560
По запросу
71
Hex. Elastic Nut M8 art. 232581600
По запросу
72
Not Available As Spare Part - Housing Support art. XXXX
По запросу
73
Болт K40 X 16 BRP art. 241141660
от 221 ₽
74
MIRROR BALL JOINT art. 269500079
По запросу
75
Mirror Spring art. 269500453
По запросу
76
Гайка Can Am art. 232561600
от 263 ₽
77
MIRROR art. 269500454
По запросу
78
Hex. Screw M6 x 80 art. 207068060
По запросу
79
Винт Sea Doo art. 207067060
от 683 ₽
80
ADAPTOR art. 269500546
По запросу
81
ADAPTOR art. 269500547
По запросу
82
Rubber Ring art. 570276900
По запросу
83
Dart, Black art. 293730016
По запросу
84
Flat Washer art. 211200007
По запросу
85
LH Moulding Includes 85 - 86. art. 269500712
По запросу
86
Гайка M6 art. 293100003
от 935 ₽
87
Болт Can Am art. 205461660
По запросу
88
Гайка Can Am art. 232061600
от 263 ₽
89
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
90
Lower Storage Cover art. 269500660
По запросу
