модель 2002 года
- Модель GTX
- Код модели GTX RFI, 5566/5565

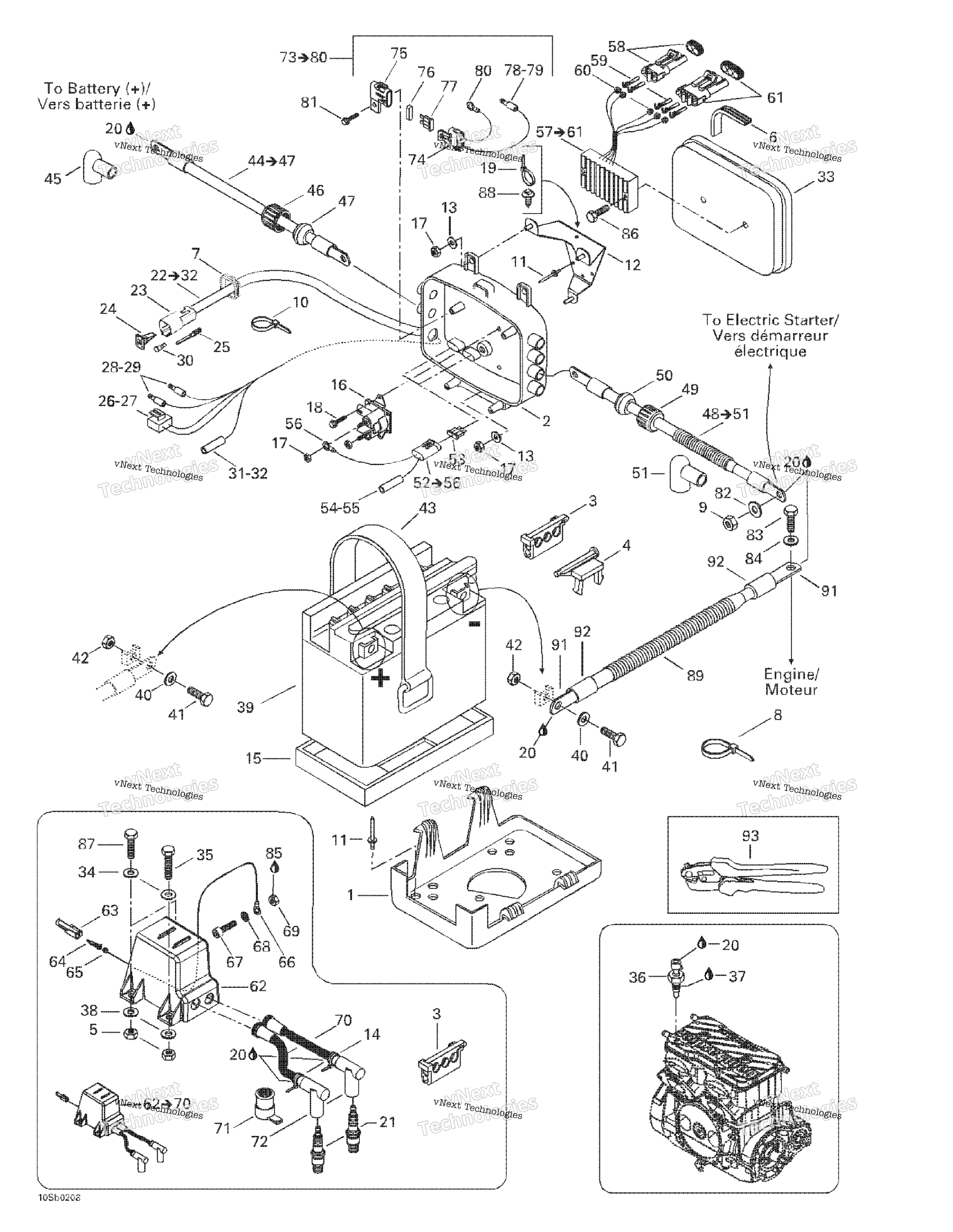

Схема электрооборудования Box And Battery для GTX RFI, 5566/5565
Схема
Детали
Номер
Наименование детали
Цена
0
Spark Plug Wire art. 278001465
По запросу
0
Not Available As Spare Part - Terminal 45 Deg. (Small Hole) art. XXXX
По запросу
1
Battery Support art. 278001972
По запросу
2
Electrical Box Base art. 278001712
По запросу
3
3 WIRE SUPPORT art. 278000245
По запросу
4
Collar Support art. 278001096
По запросу
5
Гайка Can Am art. 232561600
от 263 ₽
6
GASKET art. 278001173
По запросу
7
Gasket art. 293200030
По запросу
8
Стяжка 142 мм BRP art. 293750002
По запросу
9
Гайка Can Am art. 232561600
от 263 ₽
10
Хомут пластиковый BRP art. 293750001
от 168 ₽
11
Заклепка BRP art. 293150037
По запросу
12
Electric Box Support art. 278001487
По запросу
13
Flat Washer M6, Stainless art. 234062600
По запросу
14
Стяжка 142 мм BRP art. 293750002
По запросу
15
Lower Battery Pad art. 278001746
По запросу
16
Реле стартера Can Am art. 278003012
от 1 990 ₽
Аналог
1 990 ₽
Требуется 1 шт.
17
Гайка Can Am art. 232561600
от 263 ₽
18
Hex. Flange Screw M6 X 10 art. 210261040
По запросу
19
Хомут 350 мм BRP art. 293750008
от 116 ₽
20
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
21
Свеча зажигания BRP art. 219703119
По запросу
22
Electric Box Harness Includes 22 - 32. art. 278000945
По запросу
23
Female Connector, 6 Circuits art. 710001539
По запросу
24
Female Lock, 6 Circuits art. 278000735
По запросу
25
Разъем Sea Doo art. 278000631
от 525 ₽
26
Разъем BRP art. 278001113
от 1 796 ₽
27
Электрическая клемма "мама" BRP art. 278001114
от 473 ₽
28
Male Terminal art. 278000230
По запросу
29
Чехол клеммы проводки Sea Doo art. 278001008
По запросу
30
Sealing Cap art. 293000052
По запросу
31
Электрическая клемма "мама" BRP art. 278001009
По запросу
32
Insulated Sheath art. 278001007
По запросу
33
ELECTRICAL BOX COVER art. 278001432
По запросу
34
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
35
Болт BRP art. 207064060
от 263 ₽
36
Датчик температуры BRP art. 278002895
от 3 010 ₽
37
Était/Was 293800038 Loctite 518, 50 ml art. 219704456
По запросу
38
Flat Washer M6, Stainless art. 234062600
По запросу
39
Аккумулятор BRP art. 278001756
По запросу
40
FLAT WASHER 6 MM art. 211200018
По запросу
41
Battery Screw art. 207161644
По запросу
42
Гайка М6 BRP art. 232061414
от 168 ₽
43
Фиксатор АКБ резиновый Can Am art. 293850097
По запросу
44
Battery Cable (Red) Includes 44 - 47. art. 278001274
По запросу
45
PROTECTION CAP art. 278000020
По запросу
46
Electric Wire Cap art. 278000100
По запросу
47
GROMMET art. 278000098
По запросу
48
Startor Cable (Red) Includes 48 - 51. art. 278001140
По запросу
49
Electric Wire Cap art. 278000100
По запросу
50
GROMMET art. 278000098
По запросу
51
PROTECTION CAP art. 278000020
По запросу
52
Fuse Harness (20 Amperes) Includes 52 - 56. art. 278001142
По запросу
53
Предохранитель 20A art. 409003900
от 420 ₽
54
Электрическая клемма "мама" BRP art. 278001009
По запросу
55
Insulated Sheath art. 278001007
По запросу
56
Ring Terminal art. 278000300
По запросу
57
Rectifier Ass’Y Includes 57 - 61. art. 278001554
По запросу
58
Разъем для подключения аксессуаров BRP art. 278000220
По запросу
59
Female Terminal art. 409007300
По запросу
60
Диэлектрический колпачок BRP art. 278000218
По запросу
61
Male Housing, 3 Circuits art. 278000273
По запросу
62
IGNITION COIL ASSY Includes 62 - 70. art. 278001545
По запросу
62
Катушка зажигания art. 278001546
от 9 020 ₽
Аналог
Катушка зажигания Forzoni Can Am ( 278001546 )
art. FS-993
3 000 ₽
Требуется 1 шт.
Подписаться
63
Female Housing, 1 Circuit art. 278000161
По запросу
64
Male Terminal art. 409004300
По запросу
65
Диэлектрический колпачок BRP art. 278000218
По запросу
66
OPEN BARREL art. 409003200
По запросу
67
Болт М6х20 Sea Doo art. 205062044
По запросу
68
External Tooth Lock Washer art. 394001900
По запросу
69
Elastic Stop Nut M6 art. 232561414
от 368 ₽
70
Spark Plug Wire, 270 mm art. 278001464
По запросу
71
PROTECTOR CAP art. 278001380
По запросу
72
Свечной колпачок Sea Doo art. 278000237
По запросу
73
Fuse Harness Includes 73 - 80. art. 278001384
По запросу
74
Fuse Holder art. 278001325
По запросу
75
Fuse Holder Cap art. 278001326
По запросу
76
Прокладка Can Am art. 278000805
от 420 ₽
77
FUSE, 1 AMPERE art. 409012800
По запросу
78
Male Terminal art. 278000230
По запросу
79
Чехол клеммы проводки Sea Doo art. 278001008
По запросу
80
Ring Terminal art. 278000300
По запросу
81
Phillips Screw 10-14 X 7/8” art. 211000037
По запросу
82
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
83
Болт BRP art. 207382560
По запросу
84
Шайба 8 мм Can Am art. 234081600
от 168 ₽
85
Loctite 271, 10 ml art. 293800005
По запросу
86
Hex. Forming Screw M6 X 16 art. 211000106
По запросу
87
Болт BRP art. 207063060
По запросу
88
Mount Dart art. 293730040
от 879 ₽
Аналог
879 ₽
Требуется 1 шт.
89
Battery Ground Cable Includes 91,92 art. 278001010
По запросу
90
Not Available As Spare Part - Red Cable Battery (no. 6) (Meter) art. XXXX
По запросу
91
Not Available As Spare Part - Flat Terminal (Small Hole) art. XXXX
По запросу
92
Not Available As Spare Part - Heat Shrink art. XXXX
По запросу
93
Not Available As Spare Part - Crimp Plier art. XXXX
По запросу
