модель 2003 года
- Модель XP
- Код модели XP DI, 6130/6131

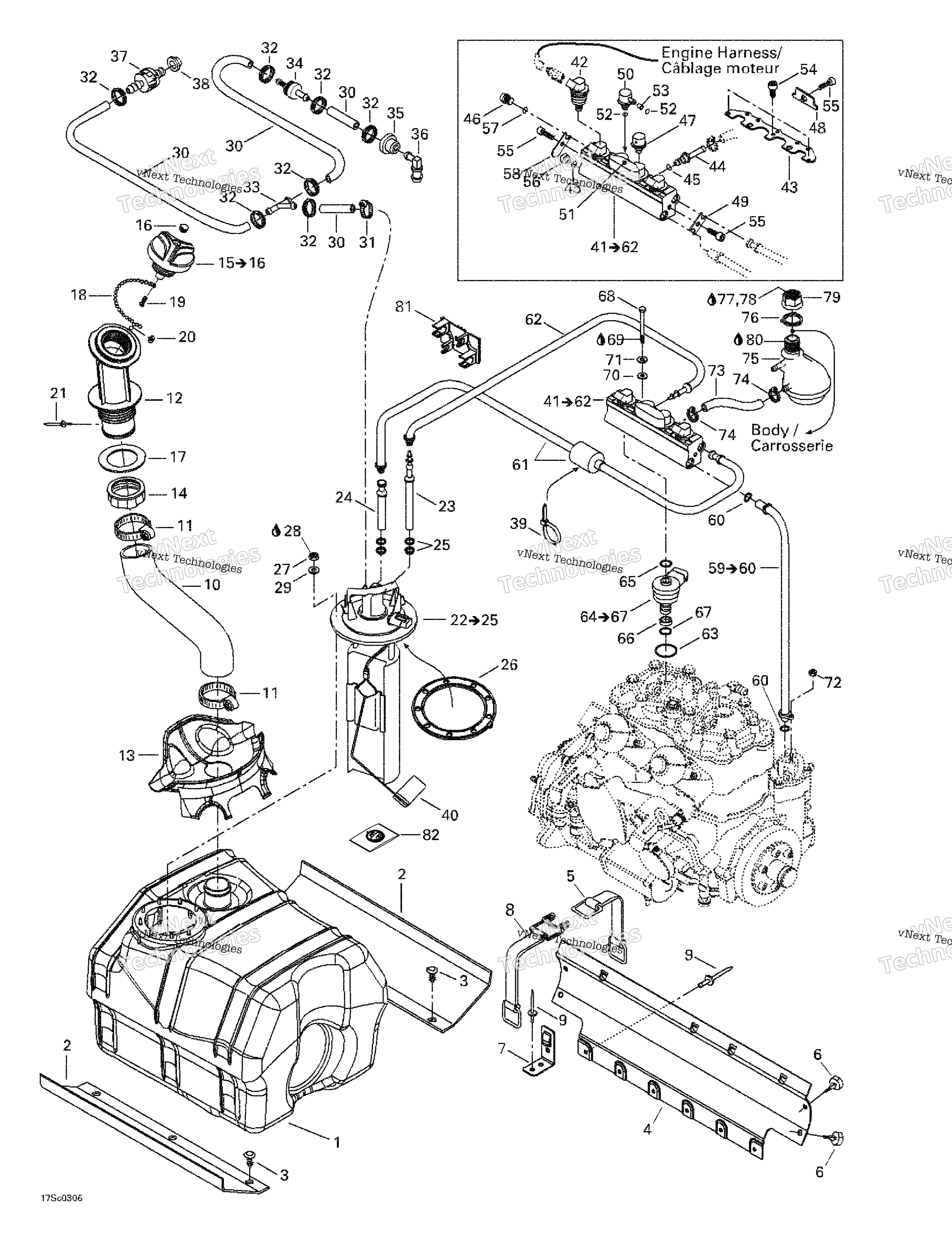

Схема топливной системы для XP DI, 6130/6131
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank art. 275500581
По запросу
2
Rubber Pad art. 293830087
По запросу
3
Клипса черная BRP art. 293730006
По запросу
4
Heat Shield art. 292000939
По запросу
5
Fuel Tank Strap art. 293850036
По запросу
6
Rubber Stopper art. 293830064
По запросу
7
STRAP CLIP 90 art. 293850076
По запросу
8
Стропа BRP art. 293850094
По запросу
9
Заклепка BRP art. 293150037
По запросу
10
Filler Hose art. 275500584
По запросу
11
Tridon Clamp art. 293650023
По запросу
12
FUEL FILLER NECK art. 275500229
По запросу
13
Fuel Shield art. 275500589
По запросу
14
Гайка BRP art. 211100012
По запросу
15
Крышка бензобака Sea Doo art. 275500430
По запросу
16
Заглушка BRP art. 293000034
По запросу
17
Gasket art. 293250017
По запросу
18
Fuel Cap Chain art. 275500507
По запросу
19
Болт самонарезной K40 x 10 BRP art. 241140060
от 263 ₽
20
Flat Washer M3, Stainless art. 234032600
По запросу
21
Заклепка BRP art. 390407900
По запросу
22
Fuel Pump Module Ass’Y Includes 22 - 25. art. 275500585
По запросу
23
Not Available As Spare Part - Fuel feeding hose ass’y art. XXXX
По запросу
24
Not Available As Spare Part - Fuel return hose ass’y art. XXXX
По запросу
25
Хомут BRP art. 293650140
По запросу
26
Прокладка топливного насоса Sea Doo art. 293250088
По запросу
27
Hex. Elastic Nut M5 art. 250100071
По запросу
28
Loctite 243, 10 ml art. 293800060
По запросу
29
Rubber Washer art. 291001956
По запросу
30
Was 275500549 Hose 1/4" art. 219704357
По запросу
31
Хомут BRP art. 293650170
По запросу
32
Хомут BRP art. 293650025
По запросу
33
Фитинг art. 293710059
от 1 292 ₽
34
Клапан BRP Can-Am Ski-Doo SeaDoo art. 275500398
По запросу
35
Втулка BRP art. 709200285
По запросу
36
Elbow Male Connector art. 414580600
По запросу
37
Обратный клапан Can Am art. 275500505
от 3 119 ₽
38
Уплотнитель BRP art. 293720029
По запросу
39
Хомут 350 мм BRP art. 293750008
от 116 ₽
40
Датчик уровня топлива Sea Doo art. 270600051
По запросу
41
Fuel Distributor Includes 41 - 62. art. 275500600
По запросу
42
Форсунка топливная Sea Doo art. 275500460
По запросу
43
RETAINER PLATE art. 275500543
По запросу
44
AIR ADAPTER art. 275500538
По запросу
45
O-RING art. 293300069
По запросу
46
FUEL PLUG art. 275500595
По запросу
47
Регулятор подачи воздуха Sea Doo art. 275500463
По запросу
48
RETAINER PLATE art. 275500456
По запросу
49
RETAINER PLATE art. 275500596
По запросу
50
FUEL REGULATOR art. 275500464
По запросу
51
Cover art. 275500449
По запросу
52
Кольцо резиновое Sea Doo art. 293300072
По запросу
53
SPACER art. 275500465
По запросу
54
Болт М5х12 Can Am art. 205051260
По запросу
55
Болт М6х12 Sea Doo art. 205061260
По запросу
56
AIR PLUG art. 275500597
По запросу
57
Кольцо резиновое Sea Doo art. 275500598
По запросу
58
RETAINER PLATE art. 275500455
По запросу
59
Pressure Hose Includes 59 - 60. art. 270600022
По запросу
60
Кольцо уплотнительное Sea Doo art. 293300070
от 882 ₽
61
Fuel Feeding Hose Ass’Y art. 275500629
По запросу
62
Fuel Return Hose Ass’Y art. 275500630
По запросу
63
Кольцо резиновое Sea Doo art. 293300083
По запросу
64
Air Injector Includes 64 - 67. art. 275500633
По запросу
65
O-Ring art. 293300084
По запросу
66
INJECTOR RING art. 270600030
По запросу
67
Кольцо резиновое Can Am art. 293300076
По запросу
68
Болт Sea Doo art. 207087060
от 368 ₽
69
Loctite 243, 10 ml art. 293800060
По запросу
70
Шайба 8 мм Can Am art. 234081600
от 168 ₽
71
Шайба art. 234181601
от 116 ₽
72
Гайка Can Am art. 232561600
от 263 ₽
73
HOSE 8 MM art. 276000084
По запросу
74
Хомут BRP art. 293650170
По запросу
75
Noise Reducer art. 270000569
По запросу
76
SEAL WASHER art. 293830027
По запросу
77
Was 293800041 Loctite Primer 7649 art. 219704458
По запросу
78
Loctite 243, 10 ml art. 293800060
По запросу
79
SPECIAL NUT M27 art. 211100020
По запросу
80
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
81
Clamp Tie art. 291001399
По запросу
82
Топливный фильтр BRP art. 219700368
По запросу
