модель 2004 года
- Модель GTX
- Код модели GTX 4-TEC, Supercharged

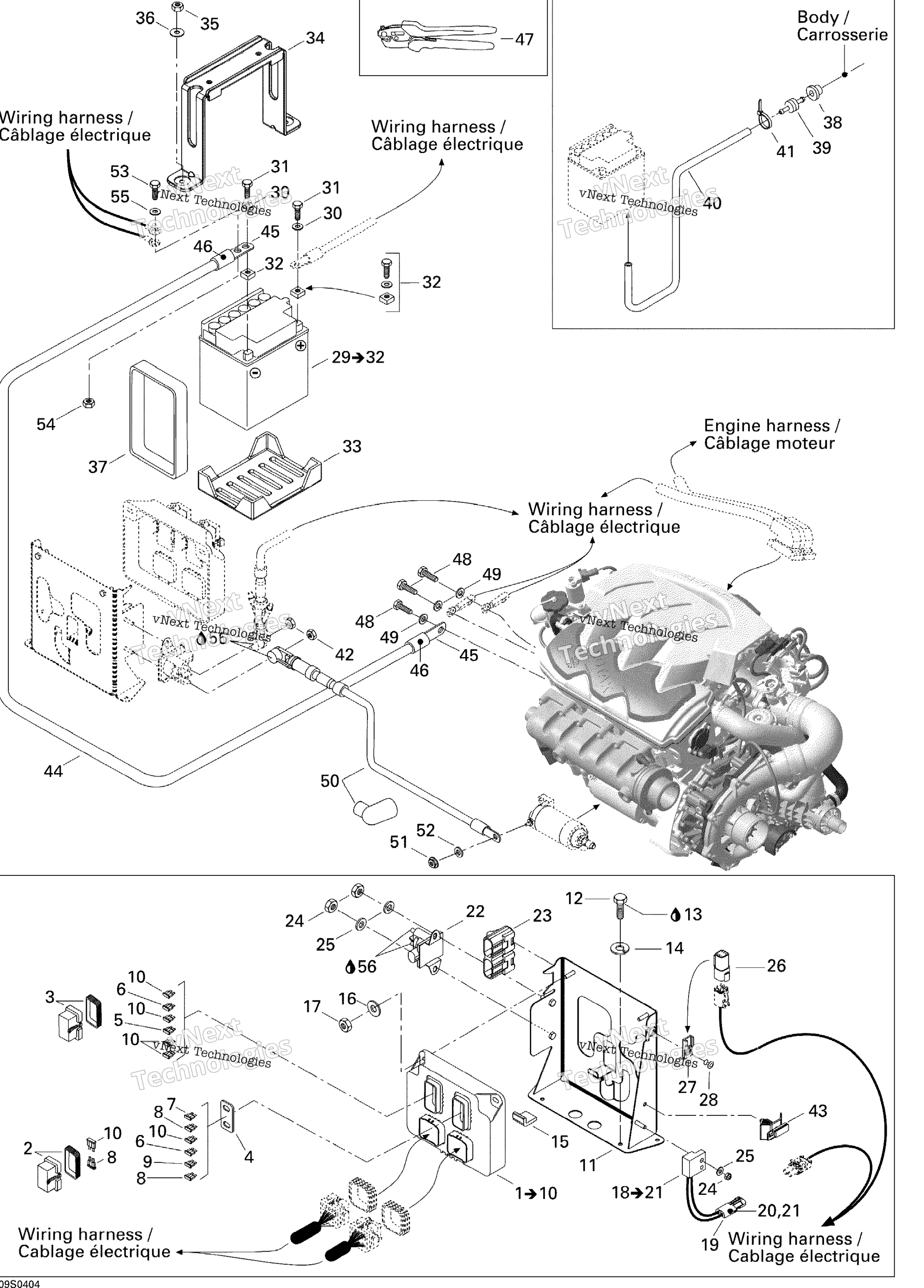

Схема электрооборудования System для GTX 4-TEC, Supercharged
Схема
Детали
Номер
Наименование детали
Цена
1
Electronic Module Includes 1 to 10 art. 278001913
По запросу
2
Крышка предохранителей Sea Doo art. 278002102
от 3 875 ₽
3
Крышка предохранителей Sea Doo art. 278002102
от 3 875 ₽
4
COVER BUSHING art. 278001719
По запросу
5
FUSE, 1 AMPERE art. 409012800
По запросу
6
FUSE, 2 AMPERES art. 278001442
По запросу
7
FUSE, 3 AMPERES art. 278001196
По запросу
8
Предохранитель плавкий, 5А BRP art. 278000344
По запросу
9
FUSE, 7.5 AMPERES art. 278000704
По запросу
10
Fuse, 10 Amperes art. 278001197
По запросу
11
Module Support art. 278001870
По запросу
12
Болт 10-14 X 7/8 BRP art. 211000023
По запросу
13
Loctite 271, 10 ml art. 293800005
По запросу
14
WASHER-LOCK IMPERIAL art. 211200043
По запросу
15
MODULE PROTECTOR art. 278001166
По запросу
16
Flat Washer M6, Stainless art. 234062600
По запросу
17
Гайка Can Am art. 232561600
от 263 ₽
18
T.O.P.S. SWITCH Includes 18 to 21 art. 278001547
По запросу
19
Корпус разьема BRP art. 278000217
от 987 ₽
20
Разьем art. 278000222
от 420 ₽
21
Диэлектрический колпачок BRP art. 278000218
По запросу
22
Реле стартера Can Am art. 278003012
от 1 990 ₽
Аналог
1 990 ₽
Требуется 1 шт.
23
Крышка блока предохранителей Can Am art. 710000342
от 1 491 ₽
24
Гайка Can Am art. 232561600
от 263 ₽
25
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
26
Diagnostic Connect Cap art. 278002704
По запросу
27
Clip art. 270000141
По запросу
28
Заклепка металлическая Sea Doo art. 204000081
По запросу
29
Аккумулятор YB30CLB BRP art. 278001882
По запросу
30
FLAT WASHER 6 MM art. 211200018
По запросу
31
Battery Screw art. 207161644
По запросу
32
Комплкт крепежа проводов АКБ BRP art. 250000282
от 987 ₽
33
LOWER BATTERY PAD art. 278001582
По запросу
34
BATTERY SUPPORT art. 278001677
По запросу
35
Hex. Elastic Nut M8 art. 232581600
По запросу
36
Шайба Sea Doo art. 234082600
от 326 ₽
37
BATTERY STRAP 337 MM art. 278001764
По запросу
38
Уплотнитель BRP art. 293720029
По запросу
39
CHECK VALVE art. 275500499
По запросу
40
HOSE 6 MM art. 275500446
По запросу
41
Хомут пластиковый BRP art. 293750001
от 168 ₽
42
Гайка Can Am art. 232561600
от 263 ₽
43
Self-Locking Clip art. 278001775
По запросу
44
Battery Ground Cable Ass’y Includes 45,46 art. 278001611
По запросу
45
Not Available As Spare Part - Flat Terminal (Small Hole) art. XXXX
По запросу
46
Not Available As Spare Part - Heat Shrink art. XXXX
По запросу
47
Not Available As Spare Part - Crimp Plier art. XXXX
По запросу
48
Hex. Screw M6 X 12, Scotch Grip art. 207361260
По запросу
49
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
50
Starter Cable art. 278002265
По запросу
51
Гайка Can Am art. 232561600
от 263 ₽
52
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
53
Hex. Cap Screw M6 X 12 art. 207161260
По запросу
54
Гайка Can Am art. 232561600
от 263 ₽
55
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
56
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
