модель 2005 года
- Модель RXT
- Код модели RXT

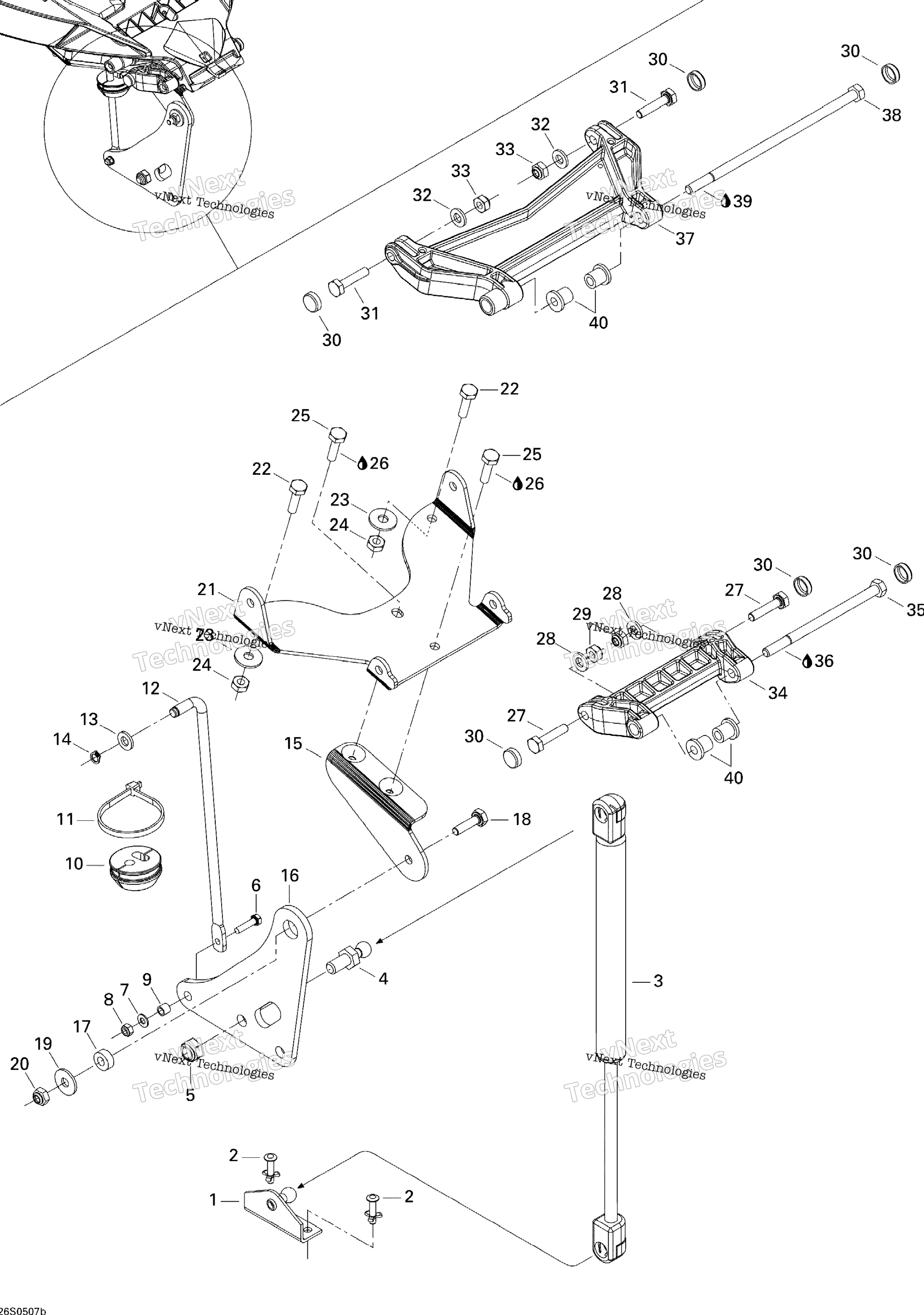

Схема передней части Storage Compartment 2 для RXT
Схема
Детали
Номер
Наименование детали
Цена
1
SHOCK SUPPORT art. 291002124
По запросу
2
Заклепка BRP art. 293150037
По запросу
3
Амортизатор Sea Doo art. 269501625
По запросу
4
Ball Head Stud art. 250300016
По запросу
5
Hex. Elastic Nut M8 art. 232581600
По запросу
6
Hex. Screw M4 X 16 art. 207141660
По запросу
7
Шайба BRP art. 234041600
По запросу
8
Elastic Stop Nut M4 art. 232541600
По запросу
9
SPACER art. 269501130
По запросу
10
CABLE GROMMET art. 293720070
По запросу
11
Tie-Rap 180 mm art. 414115200
По запросу
12
ROD art. 269500842
По запросу
13
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
14
CIRCLIP 6 MM art. 293370005
По запросу
15
SUPPORT LEVER art. 269500846
По запросу
16
LEVER art. 269501132
По запросу
17
SPACER art. 269501172
По запросу
18
Болт BRP art. 207162060
По запросу
19
Flat Washer M6, Stainless art. 234062600
По запросу
20
Гайка Can Am art. 232561600
от 263 ₽
21
Pivot Support art. 269501639
По запросу
22
Болт BRP art. 207162060
По запросу
23
Flat Washer M6, Stainless art. 234062600
По запросу
24
Гайка Can Am art. 232561600
от 263 ₽
25
Болт BRP art. 207162060
По запросу
26
Loctite 243, 10 ml art. 293800060
По запросу
27
HEX. SPECIAL SCREW M6 X 25 art. 211000022
По запросу
28
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
29
Гайка Can Am art. 232561600
от 263 ₽
30
Крышка BRP art. 414436900
По запросу
31
HEX. SPECIAL SCREW M6 X 25 art. 211000022
По запросу
32
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
33
Гайка Can Am art. 232561600
от 263 ₽
34
Front Arm art. 269501482
По запросу
35
Hex. Screw M6 X 100 art. 230060060
По запросу
36
Loctite 243, 10 ml art. 293800060
По запросу
37
Пластина BRP art. 269501481
По запросу
38
Болт BRP art. 230065060
По запросу
39
Loctite 271, 10 ml art. 293800005
По запросу
40
Sleeve art. 269500706
По запросу
