модель 2010 года
- Модель WAKE 155
- Код модели Wake 155

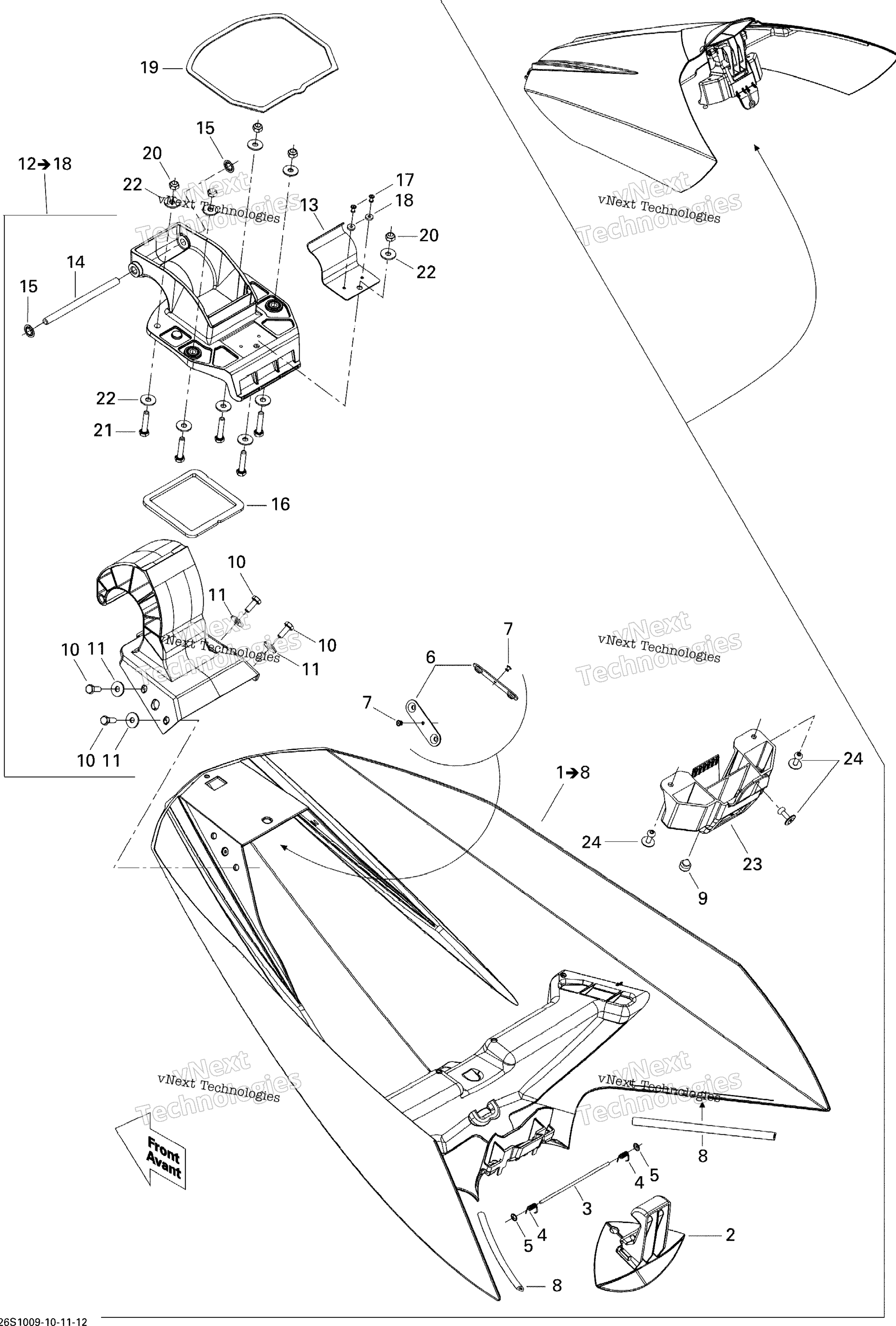

Схема передней части COVER для Wake 155
Схема
Детали
Номер
Наименование детали
Цена
1
STORAGE COVER ASS’Y Includes 1 to 8 art. 269501720
По запросу
2
LATCH LEVER art. 269700098
По запросу
3
PIN art. 269501479
По запросу
4
Пружина винтовая BRP art. 291000922
По запросу
5
PUSH NUT art. 250100061
По запросу
6
PLATE art. 277001479
По запросу
7
Pop Rivet 1/8" art. 293150006
По запросу
8
GASKET art. 293250176
По запросу
9
Заглушка пластика BRP art. 293830005
По запросу
10
Hex. Screw M6 X 16, Scotch Grip art. 207361660
По запросу
11
Flat Washer M6, Stainless art. 234062600
По запросу
12
HINGE ASS’Y Includes 12 to 18 art. 269501446
По запросу
13
HINGE SPRING art. 269700099
По запросу
14
AXLE art. 269700024
По запросу
15
Гайка BRP art. 250100046
от 263 ₽
16
Прокладка BRP art. 293250155
По запросу
17
Pop Rivet 1/8 art. 293150143
По запросу
18
Flat Washer M3, Stainless art. 234032600
По запросу
19
Прокладка BRP art. 293250166
По запросу
20
Elastic Stop Nut M6, Brass art. 232561200
По запросу
21
Болт BRP art. 207063060
По запросу
22
Flat Washer M6, Stainless art. 234062600
По запросу
23
LATCH BASE art. 269501480
По запросу
24
Заклепка BRP art. 293150123
По запросу
