модель 2011 года
- Модель WAKE 215
- Код модели WAKE PRO 215

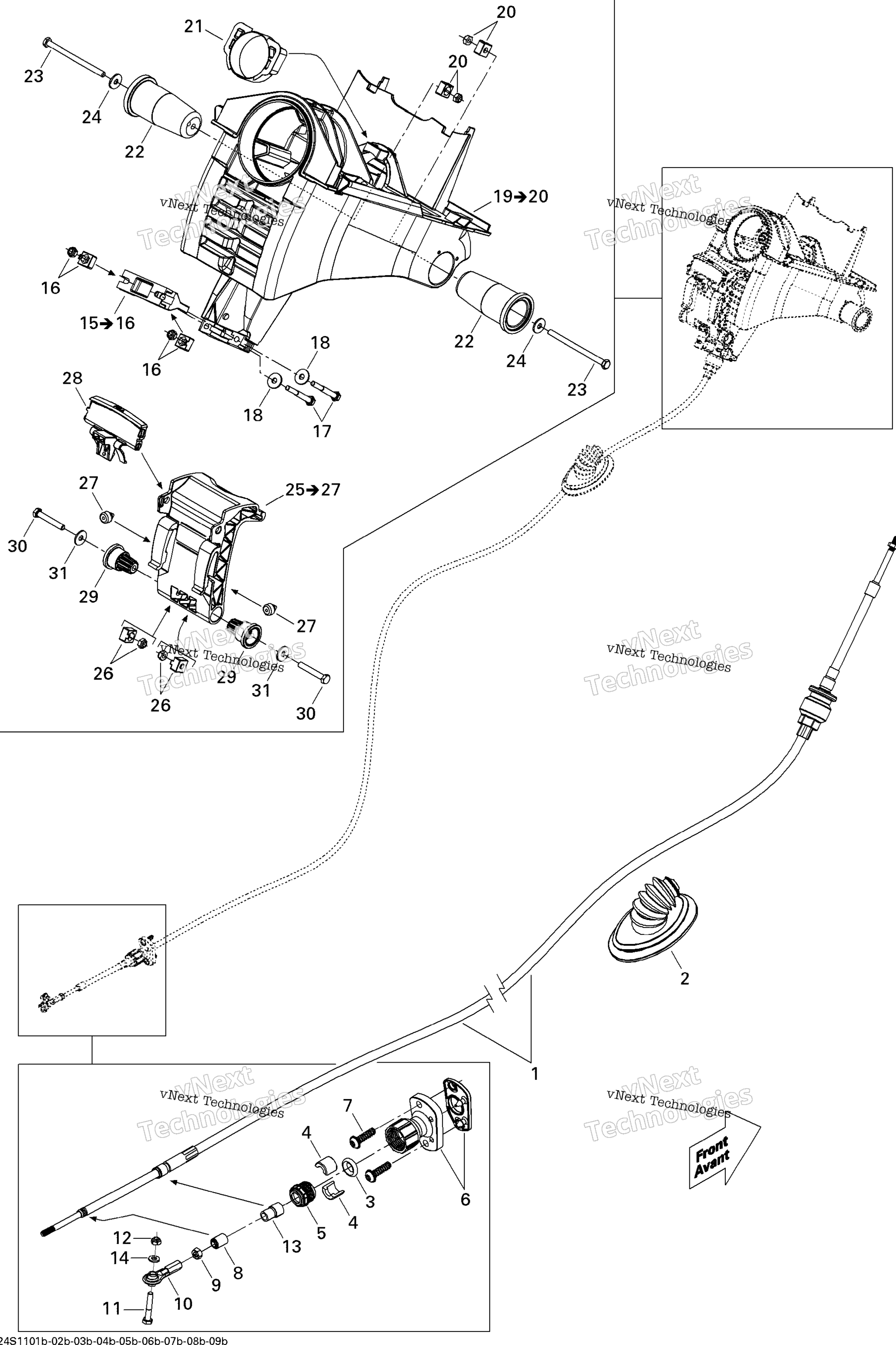

Схема рулевого управления 2 для WAKE PRO 215
Схема
Детали
Номер
Наименование детали
Цена
1
Steering Cable art. 277001602
По запросу
2
Not Available As Spare Parts art. XXX
По запросу
3
Шайба BRP art. 293830063
По запросу
4
Полукольцо троса Sea Doo art. 277001527
от 1 029 ₽
5
Стопорная гайка Sea Doo art. 277001729
По запросу
6
Крепление рулевого троса Sea-doo art. 277001881
По запросу
7
Torx Screw Plastite M6 art. 250000466
По запросу
8
Наконечник BRP art. 277001582
По запросу
9
Гайка BRP art. 211100056
По запросу
10
Наконечник рулевого троса BRP art. 277000775
По запросу
11
Болт BRP art. 207063560
По запросу
12
Elastic Stop Nut M6, Brass art. 232561200
По запросу
13
Пыльник троса Sea Doo art. 277001583
По запросу
14
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
15
Thrust Support Ass’y Includes 15 to 16 art. 277001655
По запросу
16
Nut Housing Ass’y art. 269501166
По запросу
17
Hex. Screw M6 X 50 art. 207165060
По запросу
18
Flat Washer M6, Stainless art. 234062600
По запросу
19
Steering Support Ass’y Includes 19 to 20 art. 277001942
По запросу
20
Nut Housing Ass’y art. 269501166
По запросу
21
Кольцо износное BRP art. 277002318
По запросу
22
Палец BRP art. 277001605
По запросу
23
Hex Screw M6 X 80 art. 207168060
По запросу
24
Flat Washer M6, Stainless art. 234062600
По запросу
25
Handle Ass’y Includes 25 to 27 art. 277001658
По запросу
26
Nut Housing Ass’y art. 269501166
По запросу
27
Заглушка пластика BRP art. 293830005
По запросу
28
Lock art. 277001616
По запросу
29
Pivot art. 277001652
По запросу
30
Болт BRP art. 207064060
от 263 ₽
31
Flat Washer M6, Stainless art. 234062600
По запросу
