модель 2012 года
- Модель GTX 155
- Код модели GTX 155, (38CA, 38CB)

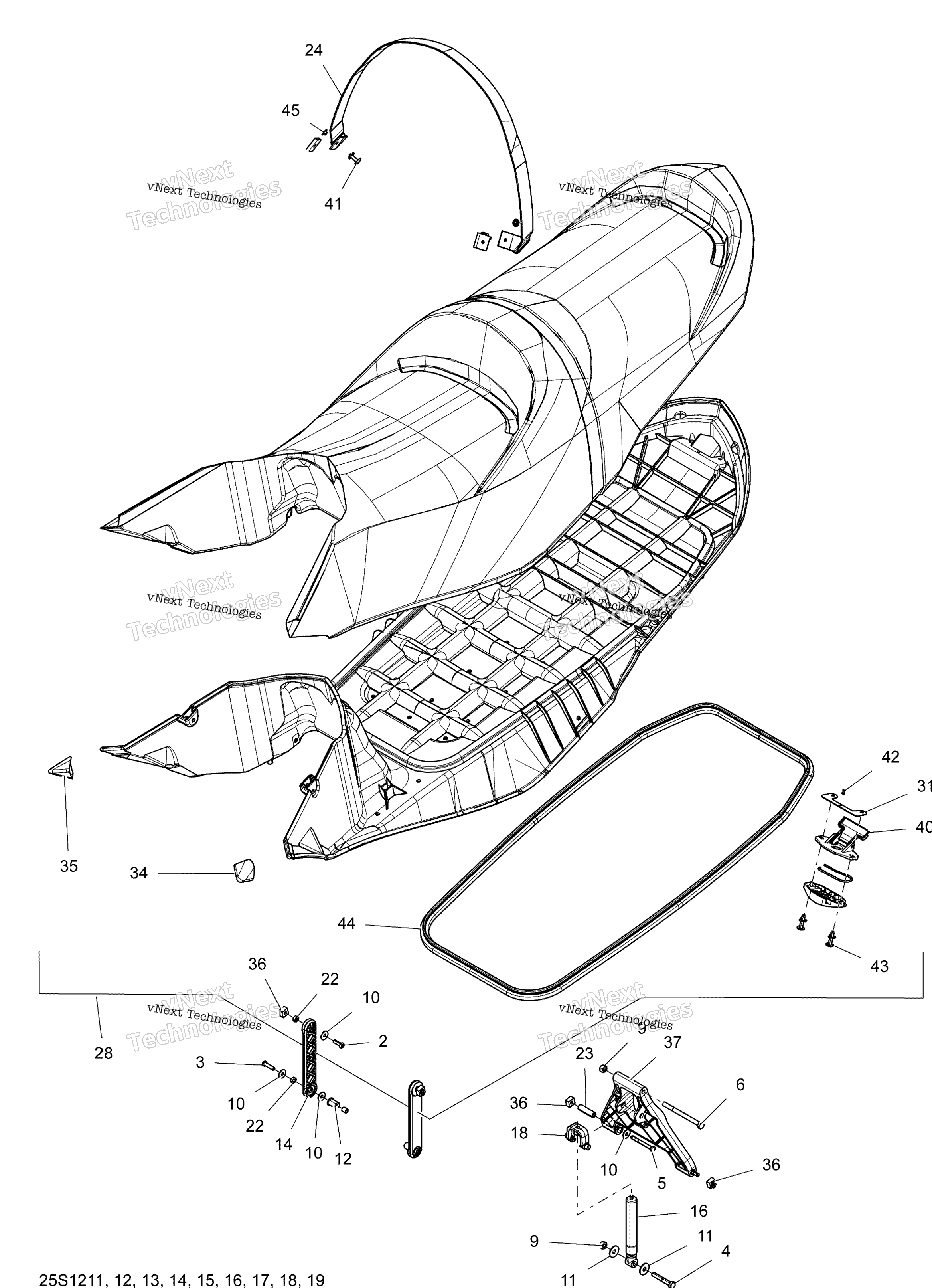

Схема сиденья для GTX 155, (38CA, 38CB)
Схема
Детали
Номер
Наименование детали
Цена
2
SOCKET SCREW M6 X 20 GTX Gold art. 205462060
По запросу
3
Болт Sea Doo art. 205562560
от 200 ₽
4
Not Available As Spare Parts art. XXX
По запросу
5
Hex. Screw M6 X 55, Scotch Grip art. 207265560
По запросу
6
Hex. Screw M8 X 150 art. 231085060
По запросу
9
Гайка BRP art. 232581200
По запросу
10
Flat Washer M6, Stainless GTX Gold art. 234062600
По запросу
11
Not Available As Spare Parts art. XXX
По запросу
12
Expansion Nut M6 X 1 art. 250100150
По запросу
14
Рычаг сиденья Sea Doo art. 296000372
По запросу
16
Амортизатор Sea-doo art. 269001684
По запросу
18
Крепление цилиндра BRP art. 269002077
По запросу
22
Spacer GTX Gold art. 269001588
По запросу
23
Spacer art. 269001589
По запросу
24
SEAT STRAP GTX Gold art. 269002357
По запросу
28
Seat Ass’y GTX Gold art. 269002478
По запросу
31
Not Available As Spare Part - Latch Plate GTX Gold art. XXXX
По запросу
34
LH SEAT PROTECTOR GTX Gold art. 269002358
По запросу
35
RH SEAT PROTECTOR GTX Gold art. 269002359
По запросу
36
Nut Housing Ass’y GTX Gold art. 269501166
По запросу
37
Кронштейн BRP art. 269501699
По запросу
40
Защелка в сборе BRP art. 269700116
По запросу
41
Заклепка BRP art. 293150067
По запросу
42
Pop Rivet 1/8 GTX Gold art. 293150143
По запросу
43
Заклепка BRP art. 293150151
По запросу
44
Was 293200062 Seal GTX Gold art. 219704366
По запросу
45
Резиновая втулка BRP art. 293720067
По запросу
