модель 2014 года
- Модель SPARK ACE 900
- Код модели SPARK ACE 900 (2UP)

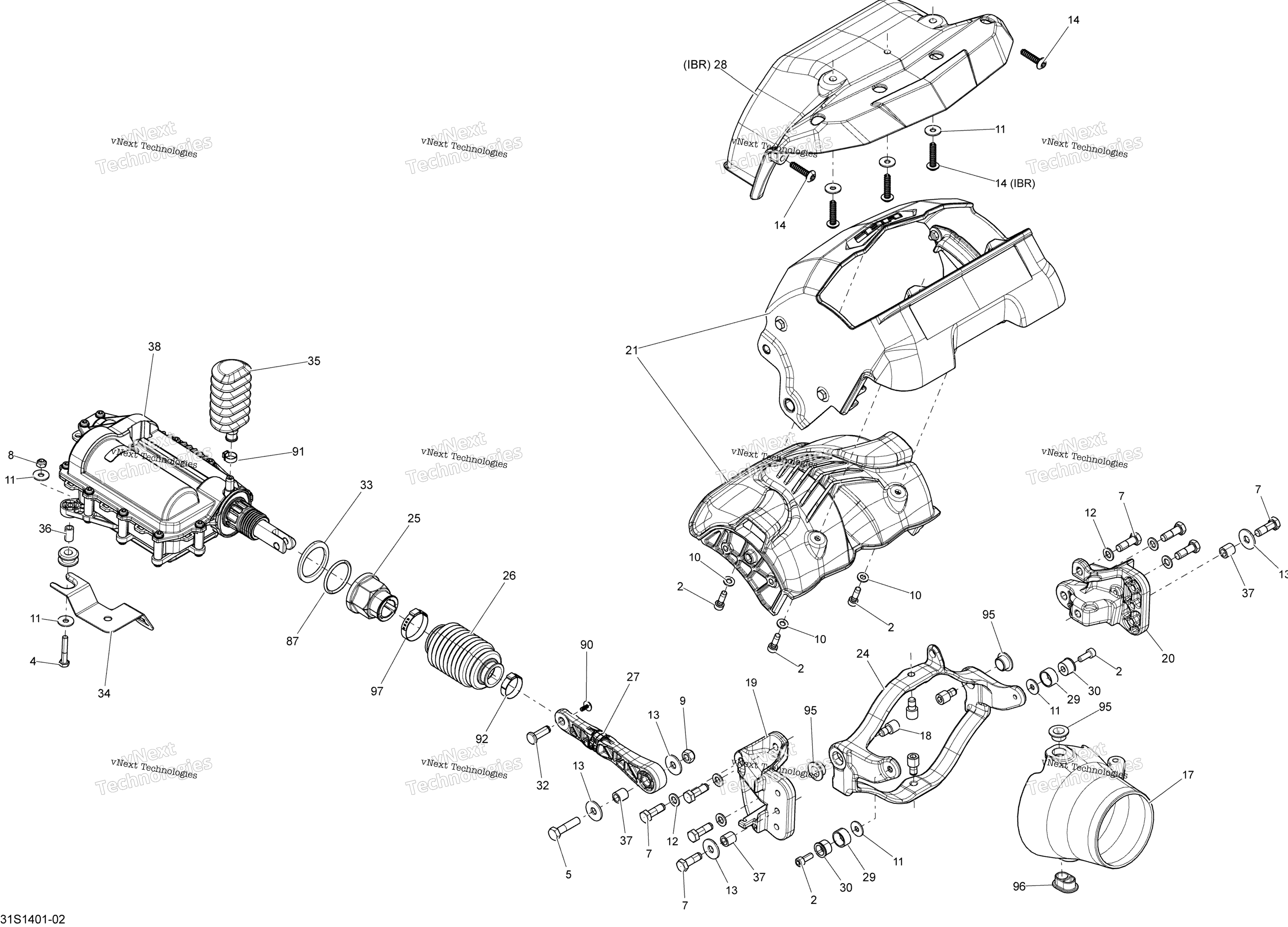

Схема задней передачи для SPARK ACE 900 (2UP)
Схема
Детали
Номер
Наименование детали
Цена
2
Socket Head Screw M6 X 16, Scotch Grip art. 205561660
По запросу
4
Болт BRP art. 207063560
По запросу
5
Hex. Screw M8 X 40 art. 207084060
По запросу
7
Болт BRP art. 207382560
По запросу
8
Elastic Stop Nut M6, Brass art. 232561200
По запросу
9
Гайка BRP art. 232581200
По запросу
10
Шайба BRP DIN.125A-A2 М6 art. 234061600
от 116 ₽
11
Flat Washer M6, Stainless art. 234062600
По запросу
12
Шайба BRP art. 234080600
от 221 ₽
13
Шайба Sea Doo art. 234082600
от 326 ₽
14
Not Available As Spare Parts art. XXX
По запросу
17
Сопло водомета Sea Doo art. 267000705
По запросу
18
Болт BRP art. 268000141
По запросу
19
Левый кронштейн Sea Doo art. 268000163
По запросу
20
Правая панель BRP art. 268000166
По запросу
21
Забрало реверса Sea Doo art. 268000169
По запросу
24
TRIMMING RING Sea Doo art. 268000179
По запросу
25
Гайка 32 мм BRP art. 268000185
По запросу
26
Пыльник Sea Doo art. 268000186
По запросу
27
Тяга заслонки реверса BRP art. 268000187
По запросу
28
Not Available As Spare Parts art. XXX
По запросу
29
Plain Bearing art. 268000202
По запросу
30
Ремень водомета BRP art. 295501160
По запросу
32
Shoulder Pin art. 268000309
По запросу
33
Прокладка BRP art. 268000208
По запросу
34
Actuator Support art. 268000210
По запросу
35
Inner Boot art. 268000211
По запросу
36
Проставка BRP art. 271001020
По запросу
37
Проставка BRP art. 271001039
По запросу
38
IBR Conversion Kit Ref Service Bulletin 2015-8 art. 295501184
По запросу
38
Актуатор Sea-Doo art. 278003606
По запросу
38
Actuator Ass’y Ref Service Bulletin 2015-8 art. 278002996
По запросу
87
Уплотнительное кольцо art. 293300068
от 760 ₽
90
Болт BRP art. 250000565
По запросу
91
Хомут обжимной Can Am art. 293650042
от 473 ₽
92
Хомут BRP art. 293650099
от 470 ₽
95
Втулка трима BRP art. 293900007
По запросу
96
Втулка пластиковая Sea Doo art. 293900010
По запросу
97
Хомут пыльника кардана BRP art. 509000529
от 1 200 ₽
Другие схемы модели
Задняя передача
