модель 2000 года
- Модель GP1200
- Код модели GP1200 (GP1200AY)

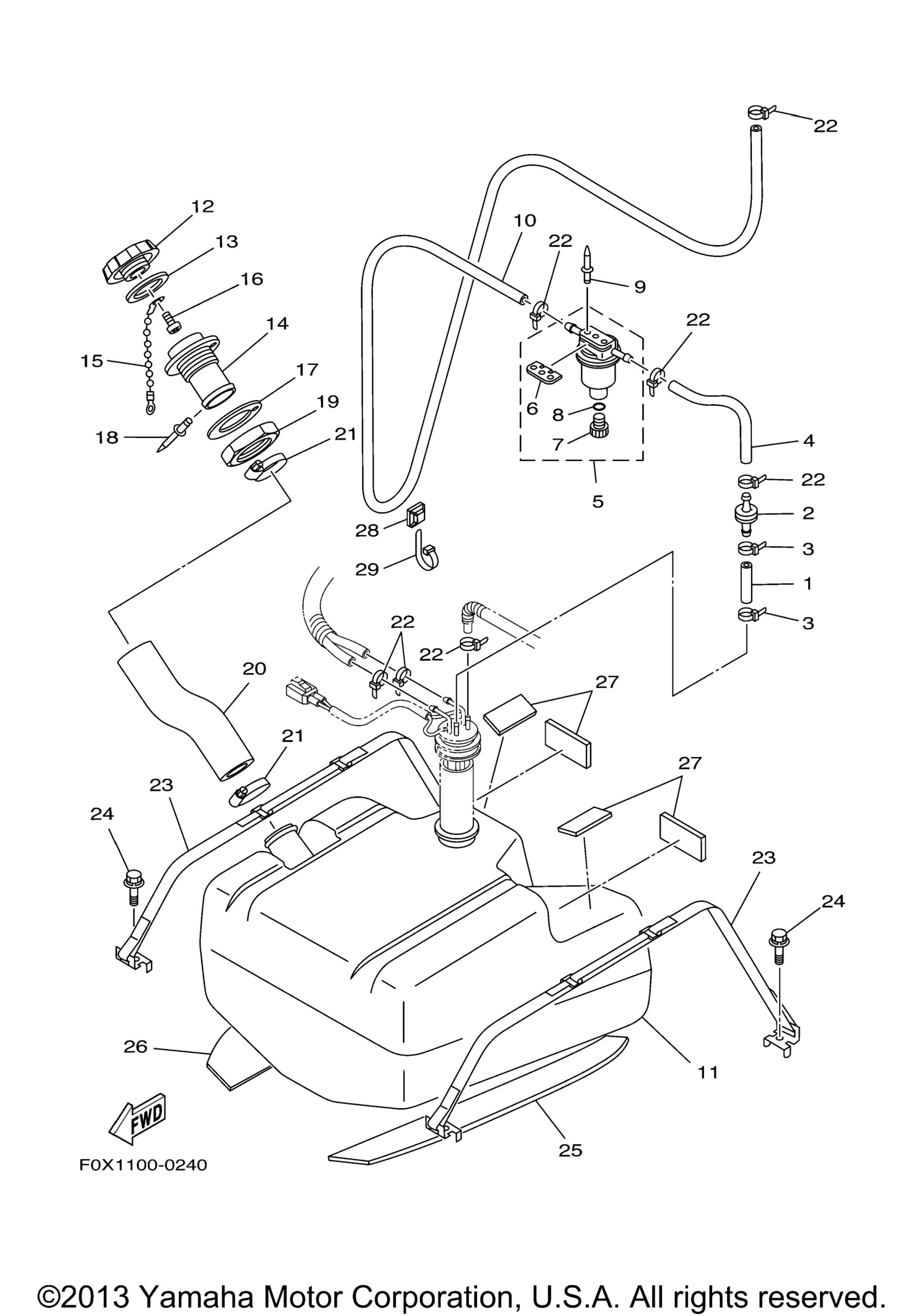

Схема топливного бака для GP1200 (GP1200AY)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Air Vent 3 YMUS art. GP7-U785H-00-00
По запросу
2
Check Valve art. EU0-67767-31-00
По запросу
3
Хомут Yamaha art. 90465-10098-00
от 368 ₽
4
Hose, Air Vent 3 YMUS art. GJ3-U7856-10-00
По запросу
5
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
6
. .Plate, Filter art. EW2-62142-00-00
По запросу
7
. .Plug, Drain art. 70R-24543-00-00
По запросу
8
. .O-Ring art. 70R-24489-00-00
По запросу
9
Rivet, Blind YMUS art. 90267-489U2-00
По запросу
10
Hose, Air Vent YMUS art. GP7-U785G-10-00
По запросу
11
Tank, Fuel YMUS art. F0X-U7711-00-00
По запросу
12
Cap, Fuel Filler YMUS art. GP7-U7831-01-00
По запросу
13
Packing YMUS art. GP7-U7832-01-00
По запросу
14
Socket YMUS art. GP7-U7833-00-00
По запросу
15
Chain Ball YMUS art. GP7-U7835-00-00
По запросу
16
Tapping Screw YMUS art. 90169-049U1-00
По запросу
17
Packing Fuel Filler YMUS art. GP7-U7834-00-00
По запросу
18
Rivet, Blind YMUS art. 90267-329UR-00
По запросу
19
Nut, Fuel Filler YMUS art. GP7-U783F-00-00
По запросу
20
Hose YMUS art. F0X-U7844-10-00
По запросу
21
Band, Hose 55 YMUS art. 90601-155U4-00
По запросу
22
Хомут Yamaha art. 90465-10098-00
от 368 ₽
23
Belt, Tank 1 art. F0X-67743-00-00
По запросу
24
Bolt, With Washer YMUS art. 90119-08800-00
По запросу
25
Mat 1 YMUS art. F0X-U759B-00-00
По запросу
26
Mat 2 YMUS art. F0X-U759C-00-00
По запросу
27
Mat 2 YMUS art. GJ1-U759C-00-00
По запросу
28
Base, Clamp YMUS art. 90600-900U6-00
По запросу
29
Clamp YMUS art. 90464-40825-00
По запросу
