модель 2000 года
- Модель SUPER JET
- Код модели SUPER JET (SJ700AY)

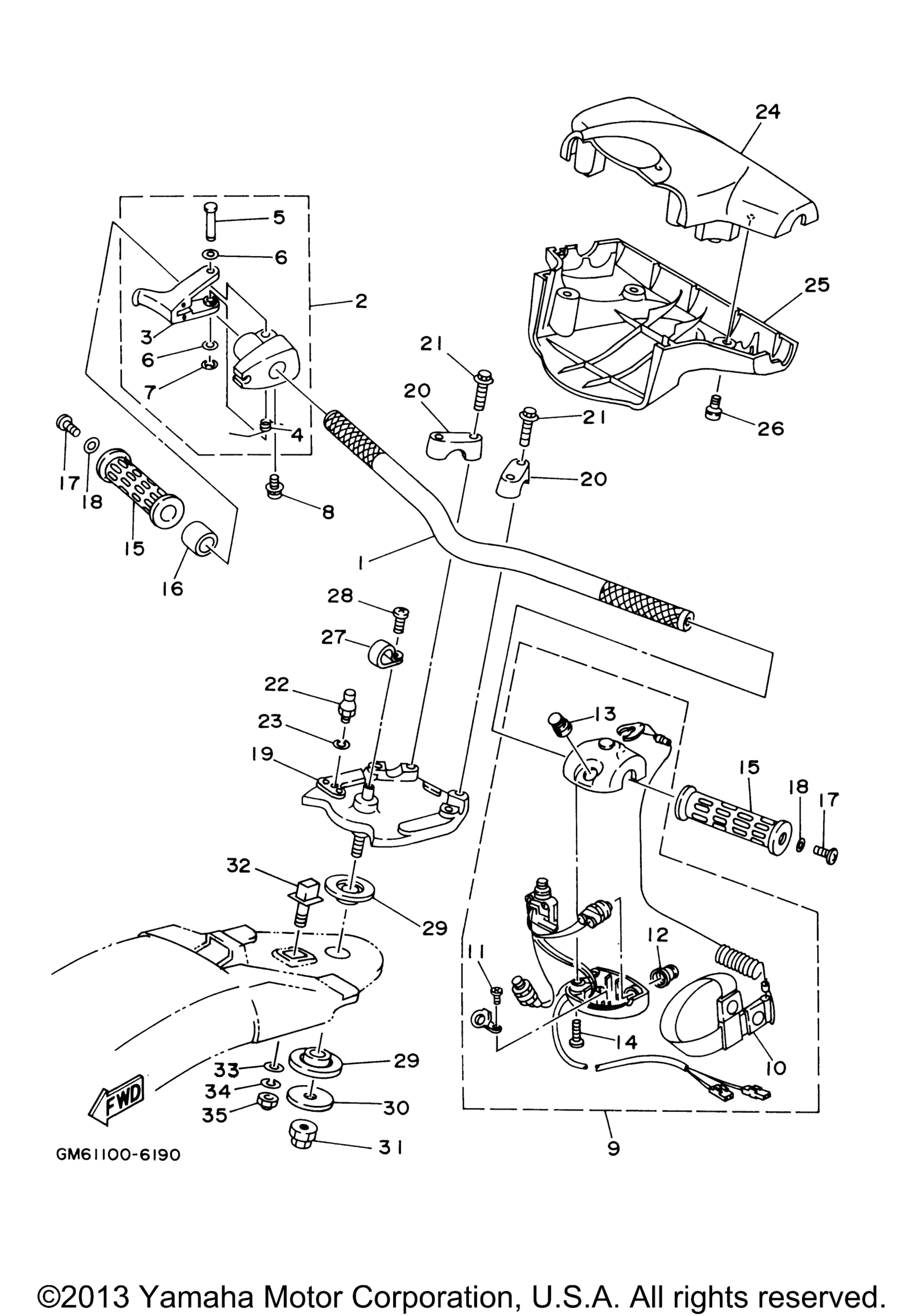

Схема рулевого управления 1 для SUPER JET (SJ700AY)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle (USA) art. FX1-61552-00-00
По запросу
2
Throttle Lever Assy (USA) art. EW2-67250-02-00
По запросу
3
. Lever, Throttle (USA) art. EW2-67255-00-00
По запросу
4
. .Spring (USA) art. EW2-67256-00-00
По запросу
5
. Shaft (USA) art. EW2-67257-01-00
По запросу
6
Шайба Yamaha art. 92990-05600-00
от 168 ₽
7
. .E-Ring (USA) art. 99080-04600-00
По запросу
8
Screw, With Washer (USA) art. 90159-05900-00
По запросу
9
Switch Box Assy (USA) art. EW2-68310-04-00
По запросу
10
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
11
. .Screw, Pan Head (USA) art. 98580-03008-00
По запросу
12
. .Stop Button Comp (USA) art. FK7-68312-02-00
По запросу
13
. Start Button Comp (USA) art. FK7-68313-02-00
По запросу
14
. Screw, Pan Head (USA) art. 98580-05525-00
По запросу
15
Grip, Handle 1 (USA) art. EW2-61553-00-00
По запросу
16
Втулка пластиковая Yamaha art. 90560-22281-00
от 1 439 ₽
17
Screw (USA) art. 90149-05959-00
По запросу
18
Washer, Plate (USA) art. 90201-05800-00
По запросу
19
Brake, Assy (USA) art. EW2-61540-11-00
По запросу
20
Holder, Handle Lower (USA) art. EU0-23814-02-00
По запросу
21
Bolt, Flange (USA) art. 90105-08902-00
По запросу
22
Stood, Joint Ball (USA) art. EU0-61461-01-00
По запросу
23
Шайба Yamaha art. 92995-06100-00
от 473 ₽
24
Pad, Steering 1 (USA) art. FX1-6143D-20-00
По запросу
25
Pad, Steering 2 (USA) art. FX1-6143E-20-00
По запросу
26
Screw (USA) art. 90149-05937-00
По запросу
27
Clip, Nylon 17 (USA) art. 90600-91728-00
По запросу
28
Screw, Bind (USA) art. 98980-04010-00
По запросу
29
Bearing, Column (USA) art. EW2-61417-00-00
По запросу
30
Washer, Steering (USA) art. EW2-61419-00-00
По запросу
31
Nut (USA) art. 90179-12933-00
По запросу
32
Pin, Stopper 1 (USA) art. EW2-61314-00-00
По запросу
33
Washer, Plain (USA) art. 92990-10200-00
По запросу
34
Washer, Spring (USA) art. 92990-10100-00
По запросу
35
Nut, Crown (USA) art. 90176-10915-00
По запросу
