модель 2000 года
- Модель XLT1200
- Код модели XL1200 LTD (XA1200Y)

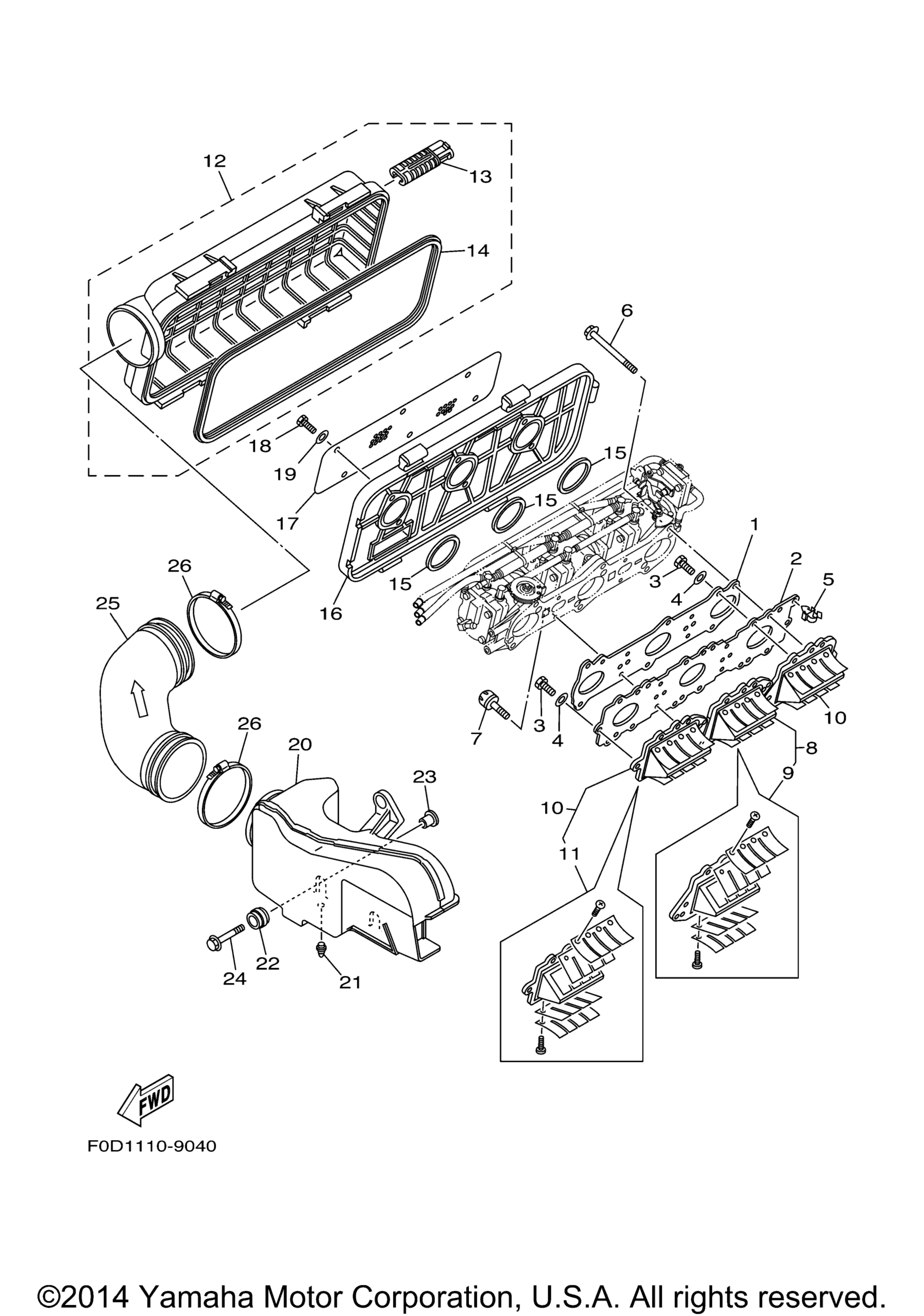

Схема впускной системы для XL1200 LTD (XA1200Y)
Схема
Детали
Номер
Наименование детали
Цена
1
Plate art. 66V-13556-00-00
По запросу
2
Plate, Reed Valve art. 66V-13624-00-00
По запросу
3
Bolt art. 97013-06025-00
По запросу
4
Шайба Yamaha art. 92990-06600-00
от 420 ₽
5
Зажим art. 90464-14M55-00
По запросу
6
Bolt, Flange art. 90105-08M86-00
По запросу
7
Bolt art. 90109-06M00-00
По запросу
8
Reed Valve Assy art. 66V-13610-00-00
По запросу
9
. .Reed Set art. 66V-W0004-00-00
По запросу
10
Reed Valve Assy art. 66V-13620-00-00
По запросу
11
. .Reed Set art. 66V-W0004-00-00
По запросу
12
Cover Sub Assy art. 66V-14480-01-00
По запросу
13
. .Holder art. 66V-13898-00-00
По запросу
14
. .Seal art. 66V-14457-00-00
По запросу
15
.O-Ring art. 66E-13473-00-00
По запросу
16
Cover, Carburetor 2 art. 66V-14284-00-00
По запросу
17
Element, Air Cleaner art. 66V-14451-00-00
По запросу
18
Bolt art. 97013-06045-00
По запросу
19
Шайба Yamaha art. 92990-06600-00
от 420 ₽
20
Silencer Assy, Intake art. 66V-14440-00-00
По запросу
21
.Rubber, Seal 2 art. 66E-42717-00-00
По запросу
22
Grommet art. 90480-22M15-00
По запросу
23
Collar art. 90387-08M37-00
По запросу
24
Bolt, With Washer art. 90119-08187-00
По запросу
25
Pipe art. 66V-14419-00-00
По запросу
26
Clamp, Hose art. 90460-99M23-00
По запросу
Другие схемы модели
Впускная система
