модель 2001 года
- Модель SUPER JET
- Код модели SUPER JET (SJ700AZ)

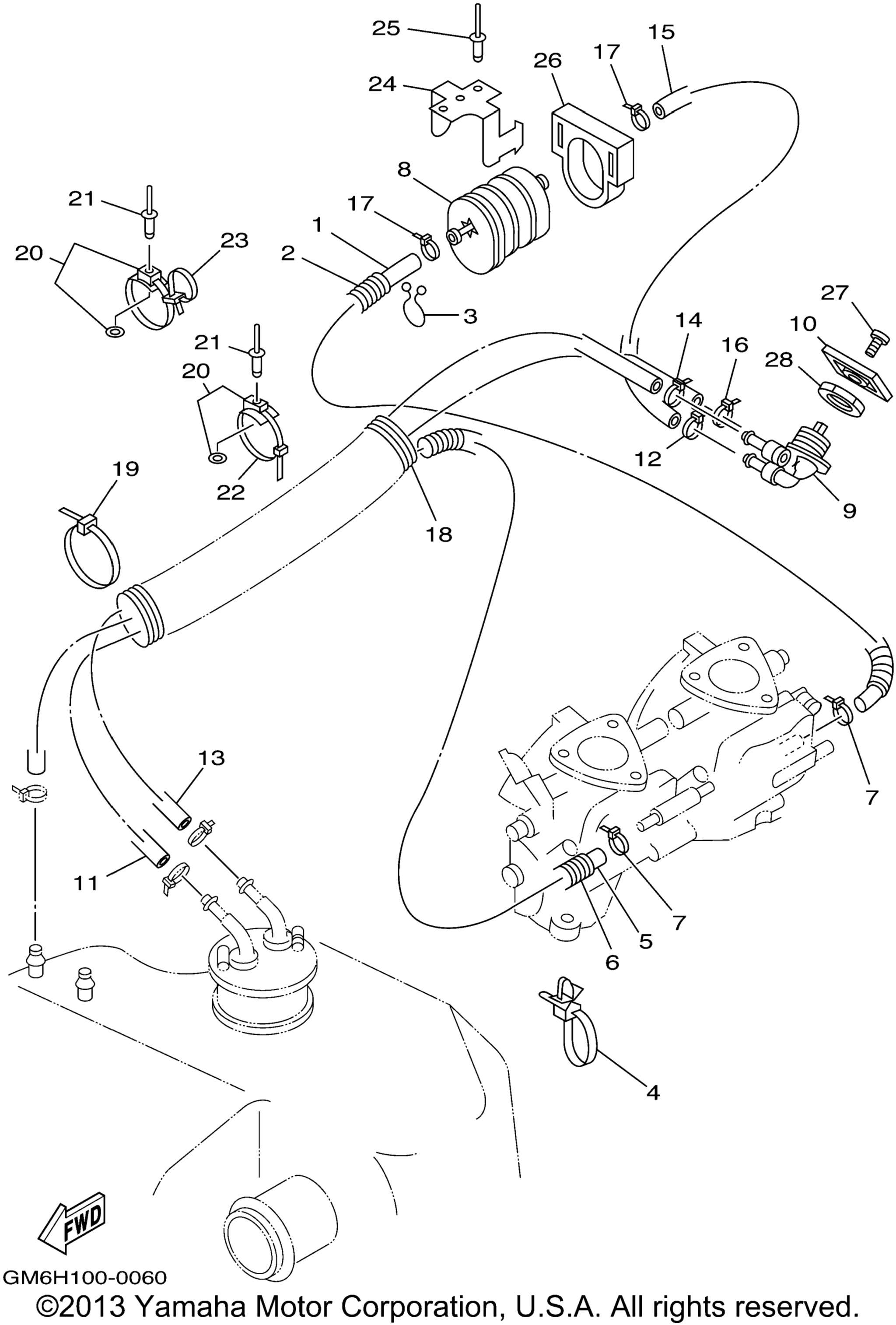

Схема топливной системы для SUPER JET (SJ700AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L230) (USA) art. 90445-10M43-00
По запросу
2
Hose (L180) (USA) art. EU0-67731-00-00
По запросу
3
Clamp (USA) art. 90465-18147-00
По запросу
4
Clamp (USA) art. 90465-12M56-00
По запросу
5
Hose (L1220) (USA) art. 90445-10M87-00
По запросу
6
Hose (L560) (USA) art. 90446-14M64-00
По запросу
7
Хомут Yamaha art. 90465-10098-00
от 368 ₽
8
Filter Assy (USA) art. 6K8-24560-21-00
По запросу
9
Fuel Cock Assy 1 (USA) art. 6K8-24500-03-00
По запросу
10
Lever, Cock (USA) art. 6R7-24524-00-00
По запросу
11
Hose (L1010) (USA) art. 90445-10MA9-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
13
Hose (L1010) (USA) art. 90445-10MA9-00
По запросу
14
Хомут Yamaha art. 90465-10098-00
от 368 ₽
15
Hose (L140) (USA) art. 90445-10M43-00
По запросу
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Хомут Yamaha art. 90465-10098-00
от 368 ₽
18
Tube, 2 (USA) art. GM6-6773E-00-00
По запросу
19
Band (USA) art. 90601-20009-00
По запросу
20
Clamp Comp (USA) art. 90600-91736-00
По запросу
21
Rivet, Blind (USA) art. 90267-48802-00
По запросу
22
Band (USA) art. 90601-20009-00
По запросу
23
Band (USA) art. 90601-20016-00
По запросу
24
Bracket, Fuel Filter (USA) art. FN8-67816-00-00
По запросу
25
Rivet, Blind (USA) art. 90267-48802-00
По запросу
26
Holder (USA) art. EU0-67817-00-00
По запросу
27
Винт Yamaha art. 98980-04008-00
от 473 ₽
28
Nut (USA) art. 90170-22187-00
По запросу
