модель 2001 года
- Модель XL700
- Код модели XL700 (XL700Z)

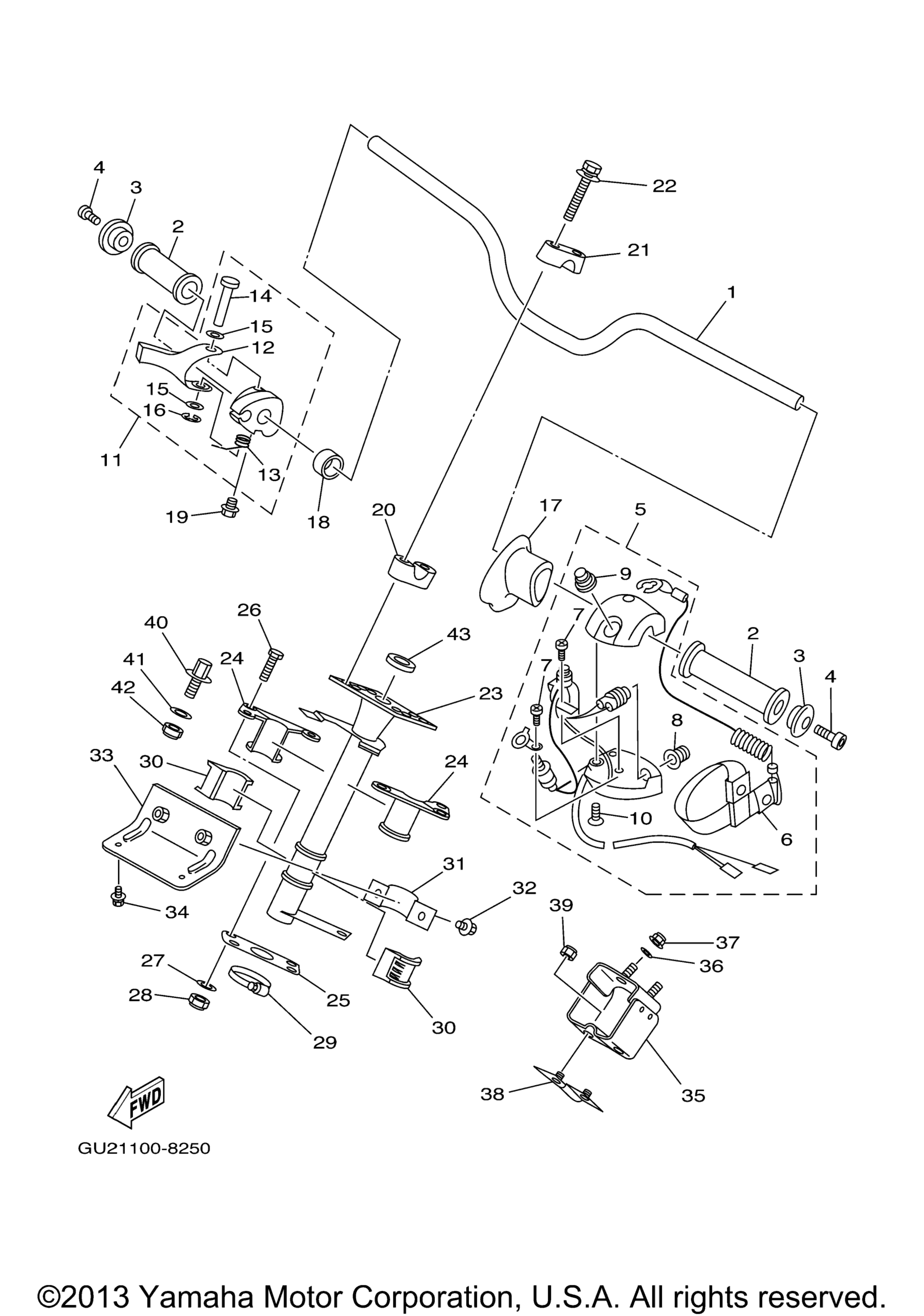

Схема рулевого управления 1 для XL700 (XL700Z)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle YMUS (USA) art. GU2-U1552-00-00
По запросу
2
Grip, Handle YMUS (USA) art. GP7-U155D-01-00
По запросу
3
Grip, End YMUS (USA) art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Switch Box Assy (USA) art. FK7-68310-07-00
По запросу
6
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
7
. .Screw, Pan Head (USA) art. 98580-03008-00
По запросу
8
. .Stop Button Comp (USA) art. FK7-68312-02-00
По запросу
9
. .Start Button Comp (USA) art. FK7-68313-02-00
По запросу
10
. .Screw, Pan Head (USA) art. 98580-05525-00
По запросу
11
Throttle Lever Assy (USA) art. GJ1-67250-01-00
По запросу
12
. .Lever, Throttle (USA) art. GJ1-67255-00-00
По запросу
13
. .Spring (USA) art. EW2-67256-00-00
По запросу
14
. .Shaft (USA) art. EW2-67257-01-00
По запросу
15
Шайба Yamaha art. 92990-05600-00
от 168 ₽
16
. .E-Ring (USA) art. 99080-04600-00
По запросу
17
Spacer (USA) art. GU2-6143G-00-00
По запросу
18
Втулка пластиковая Yamaha art. 90560-22281-00
от 1 439 ₽
19
Screw, With Washer YMUS (USA) art. 90159-059U2-00
По запросу
20
Holder, Handle Lower (USA) art. EU0-23814-02-00
По запросу
21
Holder, Handle Upper (USA) art. EU0-23814-31-00
По запросу
22
Bolt, With Washer YMUS (USA) art. 90119-08806-00
По запросу
23
Column, Steering (USA) art. GU2-61541-00-00
По запросу
24
Bearing, Column (USA) art. GH1-6141B-00-00
По запросу
25
Seal, Rubber YMUS (USA) art. GH1-U143C-30-00
По запросу
26
Bolt YMUS (USA) art. 9708R-06030-00
По запросу
27
Washer YMUS (USA) art. 9299R-06200-00
По запросу
28
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
29
Band, Hose 42 YMUS (USA) art. 90601-142U6-00
По запросу
30
Bearing, Steering (USA) art. GH1-6141D-01-00
По запросу
31
Joint, Bearing (USA) art. EU0-61588-00-00
По запросу
32
Bolt, With Washer YMUS (USA) art. 90119-08800-00
По запросу
33
Bracket, Bearing (USA) art. GU2-61433-00-00
По запросу
34
Bolt, With Washer YMUS (USA) art. 90119-08800-00
По запросу
35
Bracket, Stopper Cable (USA) art. GU2-61467-00-00
По запросу
36
Washer YMUS (USA) art. 9299R-06200-00
По запросу
37
Nut, Flange YMUS (USA) art. 9572R-06300-00
По запросу
38
Stopper, Cable (USA) art. GH3-61468-00-00
По запросу
39
Nut, Nylon YMUS (USA) art. 9572R-06300-00
По запросу
40
Pin, Stopper (USA) art. FN8-6131B-00-00
По запросу
41
Washer YMUS (USA) art. 9299R-10200-00
По запросу
42
Nut, Nylon YMUS (USA) art. 9572R-10300-00
По запросу
43
Packing, Steering Column YMUS (USA) art. GH1-U1469-00-00
По запросу
