модель 2002 года
- Модель FX
- Код модели FX140 (FX1000CA) CA

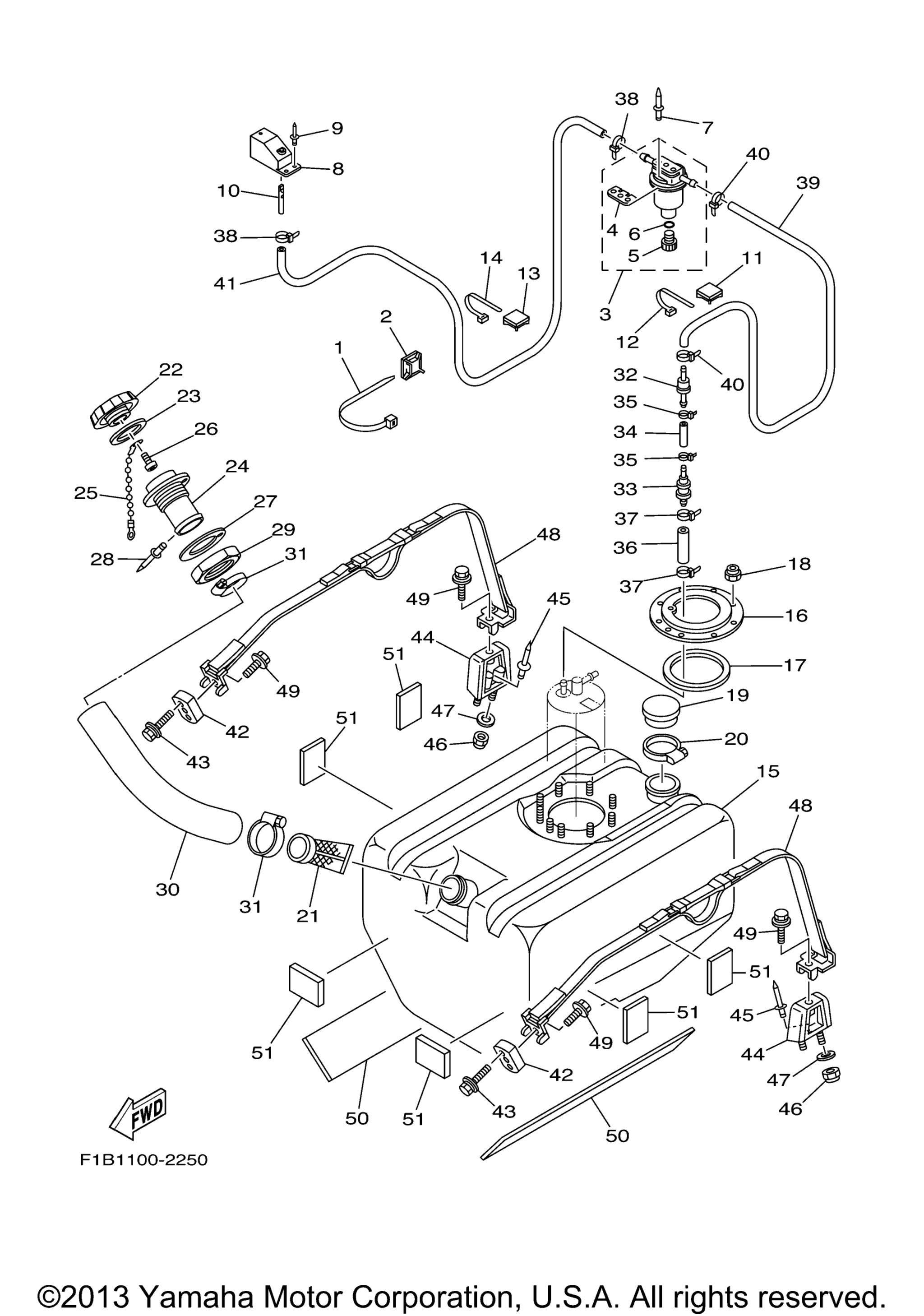

Схема топливного бака для FX140 (FX1000CA) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Clamp YMUS art. 90464-99804-00
По запросу
2
Base, Clamp YMUS art. 90600-900U6-00
По запросу
3
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
4
. .Plate, Filter art. EW2-62142-00-00
По запросу
5
. .Plug, Drain art. 70R-24543-00-00
По запросу
6
. .O-Ring art. 70R-24489-00-00
По запросу
7
Rivet, Blind YMUS art. 90267-489U2-00
По запросу
8
Socket, Ventilation art. GP7-62159-02-00
По запросу
9
Rivet, Blind YMUS art. 90267-489U6-00
По запросу
10
Pipe, Ventilation 1 art. EW2-62149-00-00
По запросу
11
Base, Clamp YMUS art. 90600-900U6-00
По запросу
12
Clamp YMUS art. 90464-40825-00
По запросу
13
Base, Clamp YMUS art. 90600-900U6-00
По запросу
14
Clamp YMUS art. 90464-40825-00
По запросу
15
Tank, Fuel YMUS art. F1B-U7711-01-00
По запросу
16
Ring YMUS art. F1B-U7773-00-00
По запросу
17
Прокладка Yamaha art. F1B-67747-00-00
По запросу
18
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
19
Cover art. FN8-6771K-00-00
По запросу
20
Band, Hose 62 YMUS art. 90601-162U5-00
По запросу
21
Filter art. F1B-6775C-00-00
По запросу
22
Cap, Fuel Filler PURW, YMUS art. GP7-U7831-01-00
По запросу
23
Packing YMUS art. GP7-U7832-01-00
По запросу
24
Socket YMUS art. GP7-U7833-00-00
По запросу
25
Chain Ball YMUS art. GP7-U7835-00-00
По запросу
26
Tapping Screw YMUS art. 90169-049U1-00
По запросу
27
Packing Fuel Filler YMUS art. GP7-U7834-00-00
По запросу
28
Rivet, Blind YMUS art. 90267-329UR-00
По запросу
29
Nut, Fuel Filler YMUS art. GP7-U783F-00-00
По запросу
30
Hose YMUS art. F1B-U7844-01-00
По запросу
31
Band, Hose 55 YMUS art. 90601-155U4-00
По запросу
32
.Check Valve art. F1B-67767-00-00
По запросу
33
.Roll Over Valve art. FJ0-67766-00-00
По запросу
34
.Hose (L40) art. 90699-50100-00
По запросу
35
Хомут Yamaha art. 90465-10098-00
от 368 ₽
36
Hose, Air Vent 3 YMUS art. GP7-U785H-00-00
По запросу
37
Хомут Yamaha art. 90465-10098-00
от 368 ₽
38
Хомут Yamaha art. 90465-10098-00
от 368 ₽
39
Hose, Air Vent YMUS art. F0D-U785G-10-00
По запросу
40
Хомут Yamaha art. 90465-10098-00
от 368 ₽
41
Hose, Air Vent 3 YMUS art. F0D-U7856-10-00
По запросу
42
Nut, Special YMUS art. F1B-U2873-00-00
По запросу
43
Bolt, With Washer YMUS art. 90119-08800-00
По запросу
44
Brkt, Band art. F1B-6774J-00-00
По запросу
45
Rivet, Blind YMUS art. 90267-489U2-00
По запросу
46
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
47
Washer YMUS art. 9299R-06200-00
По запросу
48
Belt, Tank 1 art. F1B-67743-01-00
По запросу
49
Bolt, With Washer YMUS art. 90119-08800-00
По запросу
50
Mat 1 YMUS art. F1B-U759B-00-00
По запросу
51
Mat 2 YMUS art. F1B-U759C-00-00
По запросу
