модель 2002 года
- Модель SUPER JET
- Код модели SUPER JET (SJ700BA)

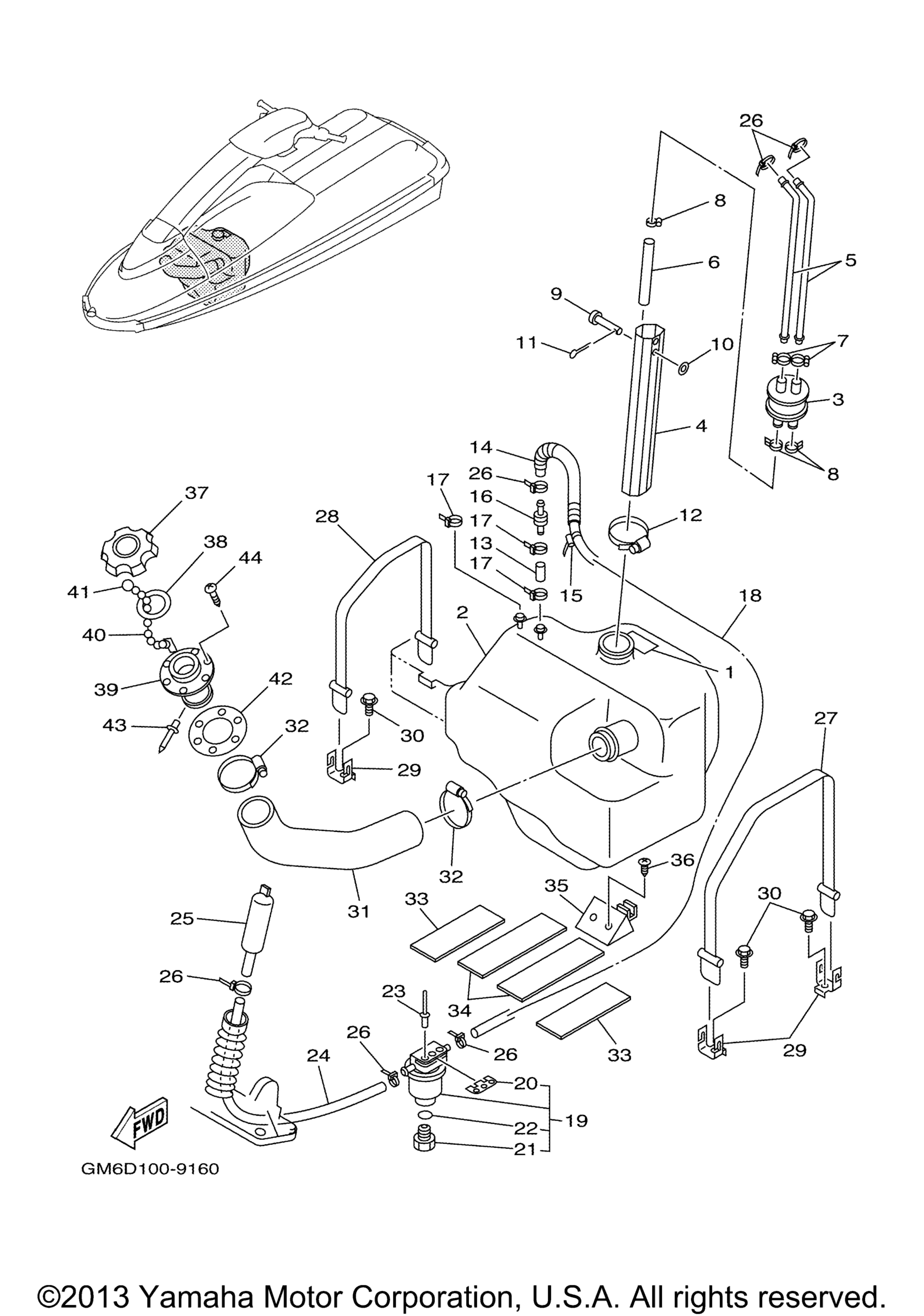

Схема топливного бака для SUPER JET (SJ700BA)
Схема
Детали
Номер
Наименование детали
Цена
1
Label,Fuel Tank art. GM6-6418D-00-00
По запросу
2
Tank, Fuel art. EW2-67711-01-00
По запросу
3
Pipe, Joint art. FJ0-67713-01-00
По запросу
4
Pipe, Filler art. EW2-67716-02-00
По запросу
5
Pipe, Suction 3 art. EW2-67714-02-00
По запросу
6
Hose (L105) art. 90445-11293-00
По запросу
7
Band, Hose 11 art. 90601-11062-00
По запросу
8
Clip art. 90467-11044-00
По запросу
9
Pin, Clevis art. 91790-05040-00
По запросу
10
Шайба Yamaha art. 92990-05600-00
от 168 ₽
11
Pin. Cotter art. 91490-16010-00
По запросу
12
Band, Hose 62 art. 90601-16274-00
По запросу
13
Hose art. 90699-50100-00
По запросу
14
Tube (L120) art. 90446-14M51-00
По запросу
15
Clamp art. 90465-13M11-00
По запросу
16
Check Valve art. EU0-67767-31-00
По запросу
17
Хомут Yamaha art. 90465-10098-00
от 368 ₽
18
Hose art. 90699-50120-00
По запросу
19
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
20
. .Plate, Filter art. EW2-62142-00-00
По запросу
21
. .Plug, Drain art. 70R-24543-00-00
По запросу
22
. .O-Ring art. 70R-24489-00-00
По запросу
23
Rivet, Blind art. 90267-48802-00
По запросу
24
Hose art. 90699-50045-00
По запросу
25
Pipe, Ventilation 3 art. EW2-62150-00-00
По запросу
26
Хомут Yamaha art. 90465-10098-00
от 368 ₽
27
Band, Fuel Tank art. EW2-67821-30-00
По запросу
28
Band, Fuel Tank art. EW2-67821-00-00
По запросу
29
Hook A art. EW2-65772-00-00
По запросу
30
Bolt, Flange art. 90105-06900-00
По запросу
31
Hose art. GM6-67844-11-00
По запросу
32
Band, Hose 55 art. 90601-15573-00
По запросу
33
Mat art. GM6-67593-00-00
По запросу
34
Mat art. GM6-67594-00-00
По запросу
35
Damper Fuel Tank art. EW2-67822-01-00
По запросу
36
Screw, Pan Head Tapping art. 97780-50514-00
По запросу
37
Cap, Fuel Filler YB art. FN8-67831-01-00
По запросу
38
Packing 1 art. EU0-67832-00-00
По запросу
39
Socket art. FN8-67833-00-00
По запросу
40
Chain Ball art. EU0-67835-00-00
По запросу
41
Coupling art. EU0-67839-00-00
По запросу
42
Packing, Fuel Filler art. EU0-67834-00-00
По запросу
43
Rivet, Blind art. 90267-40935-00
По запросу
44
Screw, Flat Head art. EU0-67869-00-00
По запросу
