модель 2002 года
- Модель XLT800
- Код модели XLT800 (XA800AA)

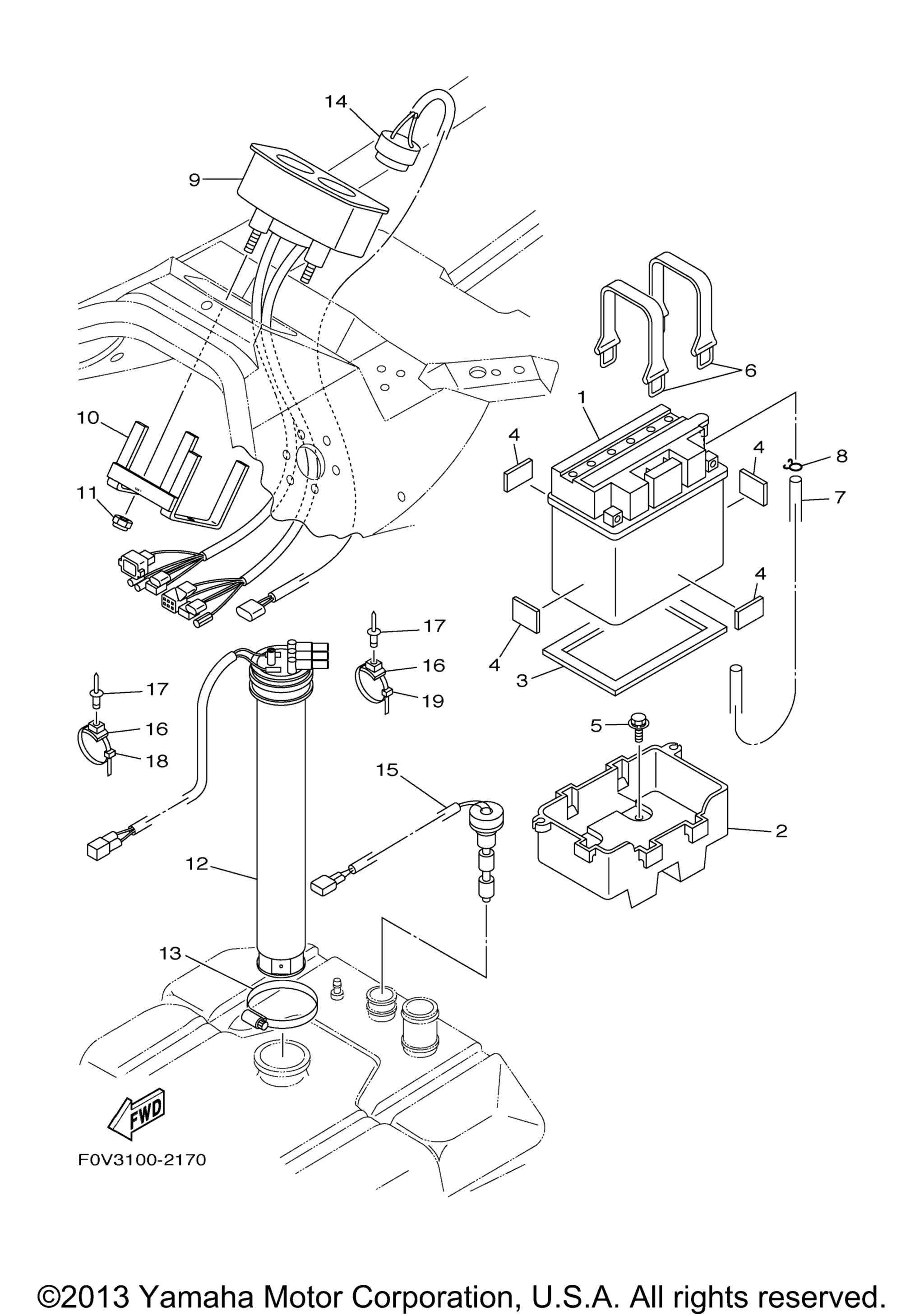

Схема электрооборудования 2 для XLT800 (XA800AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Yb16cl-B) art. EU0-82110-08-00
По запросу
2
Case, Battery YMUS art. GP7-U8211-00-00
По запросу
3
Pad, Battery YMUS art. F1S-U8221-00-00
По запросу
4
Pad, Battery 2 YMUS art. EU0-U8221-31-00
По запросу
5
Bolt, With Washer YMUS art. 90119-069US-00
По запросу
6
Band,Battery 1 YMUS art. EU0-U821D-00-00
По запросу
7
Hose, Air Vent YMUS art. F0D-U785G-10-00
По запросу
8
Clip YMUS art. 90467-089U1-00
По запросу
9
Meter Assy art. F0P-6820A-01-00
По запросу
10
Bracket, Meter art. F0D-68238-10-00
По запросу
11
Nut, Flange YMUS art. 9572R-05300-00
По запросу
12
Sender, Fuel YMUS art. F0V-U824B-04-00
По запросу
13
Band, Hose 62 YMUS art. 90601-162U5-00
По запросу
14
Buzzer YMUS art. F1S-68341-00-00
По запросу
15
Sender, Oil art. F0D-U824C-21-00
По запросу
16
Clamp Comp YMUS art. 90600-91736-00
По запросу
17
Rivet, Blind YMUS art. 90267-48802-00
По запросу
18
Зажим Yamaha art. 90464-32801-00
По запросу
19
Band art. 90601-20009-00
По запросу
