модель 2003 года
- Модель FX
- Код модели FX140 (FX1000B)

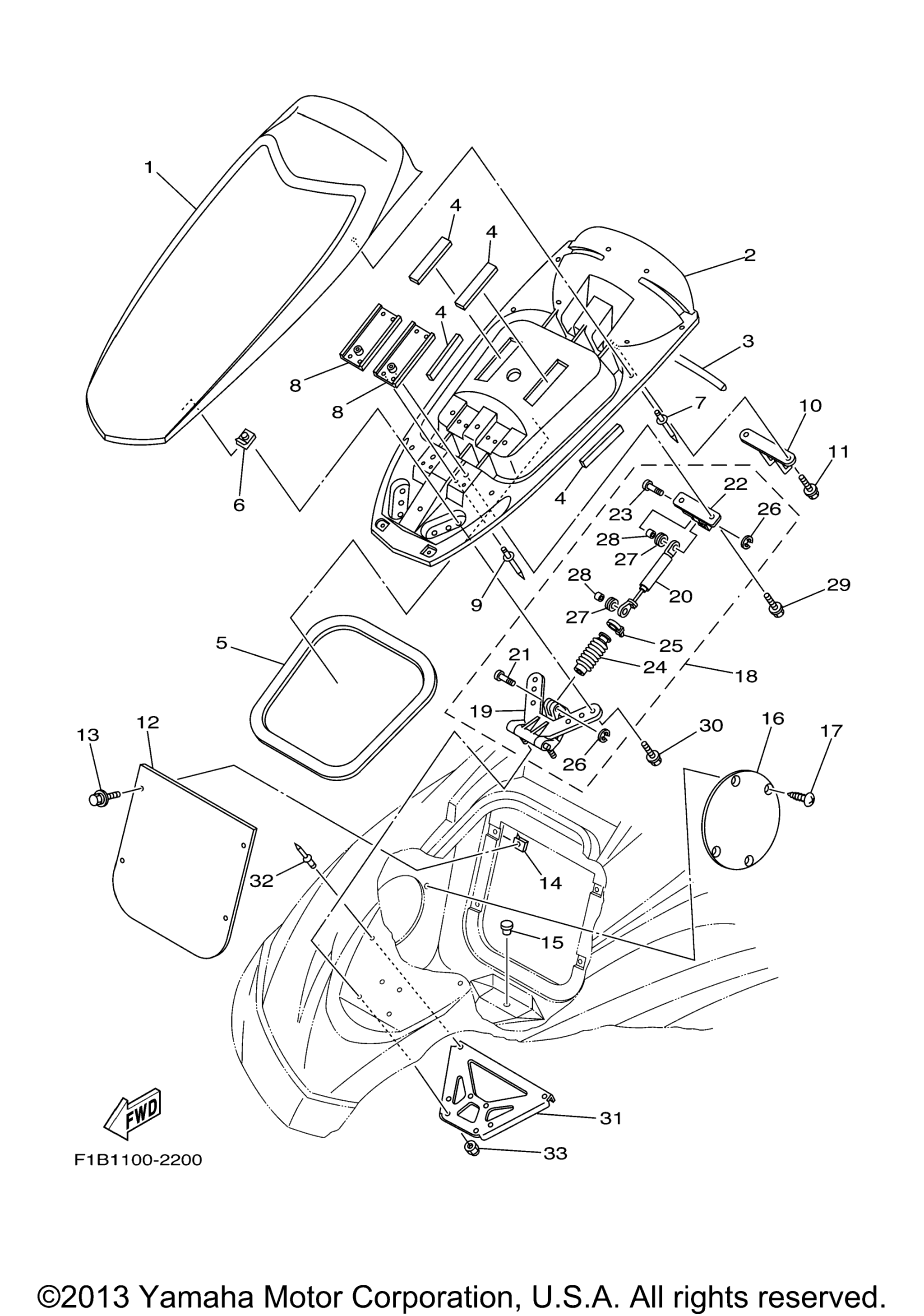

Схема двигателя Hatch 2 для FX140 (FX1000B)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Engine Room UR SMF, YMUS art. F1B-U517B-29-P0
По запросу
1
Lid, Engine Room UR DPBMF, YMUS art. F1B-U517B-19-P1
По запросу
2
Ventilator Cover Comp., 2 YMUS art. F1B-U2103-01-00
По запросу
3
Packing 3 YMUS art. F1B-U266B-00-00
По запросу
4
Tape, Fitting YMUS art. F0V-U3635-00-00
По запросу
5
Packing 1 YMUS art. F1B-U2663-00-00
По запросу
6
Nut, Spring art. 90183-06902-00
По запросу
7
Rivet, Blind YMUS art. 90267-48807-00
По запросу
8
Plate, Hatch art. F1B-65148-00-00
По запросу
9
Rivet, Blind YMUS art. 90267-489U9-00
По запросу
10
Hook, Lid Lock art. F0X-6517F-01-00
По запросу
11
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
12
Plate, Locker Bow YMUS art. F1B-U475F-00-00
По запросу
13
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
14
Nut, Spring art. 90183-06902-00
По запросу
15
Заглушка Yamaha art. 90605-502U1-00
По запросу
16
Cover, Inspection 2 YMUS art. GP1-U7228-00-00
По запросу
17
Screw, Tapping YMUS art. 9778R-40712-00
По запросу
18
Hinge Assy art. F1B-6515A-01-00
По запросу
19
. Hinge, Lid art. F1B-6517D-00-00
По запросу
20
. .Damper 1 art. F1B-6515D-01-00
По запросу
21
. Shaft A art. F1B-6515H-00-00
По запросу
22
. Stay, Damper art. F1B-6514U-00-00
По запросу
23
. Shaft B art. F1B-6515J-00-00
По запросу
24
. Cover , Spring art. F1B-6518F-00-00
По запросу
25
. Clamp art. 90464-44001-00
По запросу
26
. Circlip art. 93430-06024-00
По запросу
27
. Grommet art. 90480-10006-00
По запросу
28
. Collar art. 90387-07008-00
По запросу
29
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
30
Bolt, With Washer YMUS art. 90119-06896-00
По запросу
31
Plate, Hinge Lid art. F1B-6518E-00-00
По запросу
32
Rivet, Blind art. 90267-48020-00
По запросу
33
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
